1.5
Vue générale de la carte mère
1.5.1
Orientation de montage
Lorsque vous installez la carte mère, vérifiez que vous la montez dans le châssis dans le
bon sens. Le côté qui porte les connecteurs externes doit être à l'arrière du châssis, comme
indiqué sur l'image ci-dessous.
1.5.2
Pas de vis

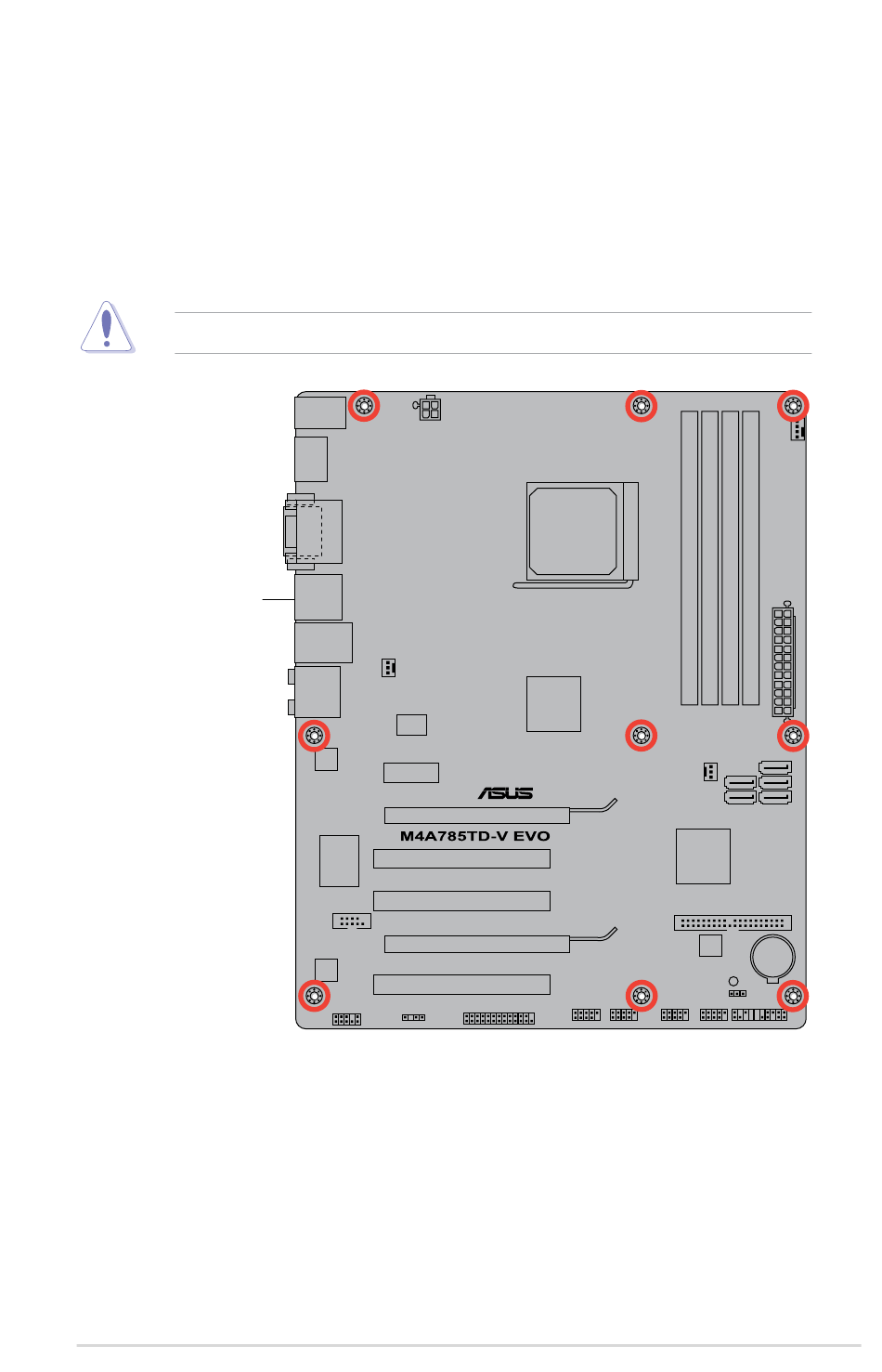

Placez huit (8) vis dans les trous indiqués par des cercles pour fixer la carte mère au châssis.
Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.
Placez ce côté vers
l'arrière du châssis
Chapitre 1 : Introduction au produit
1-7
