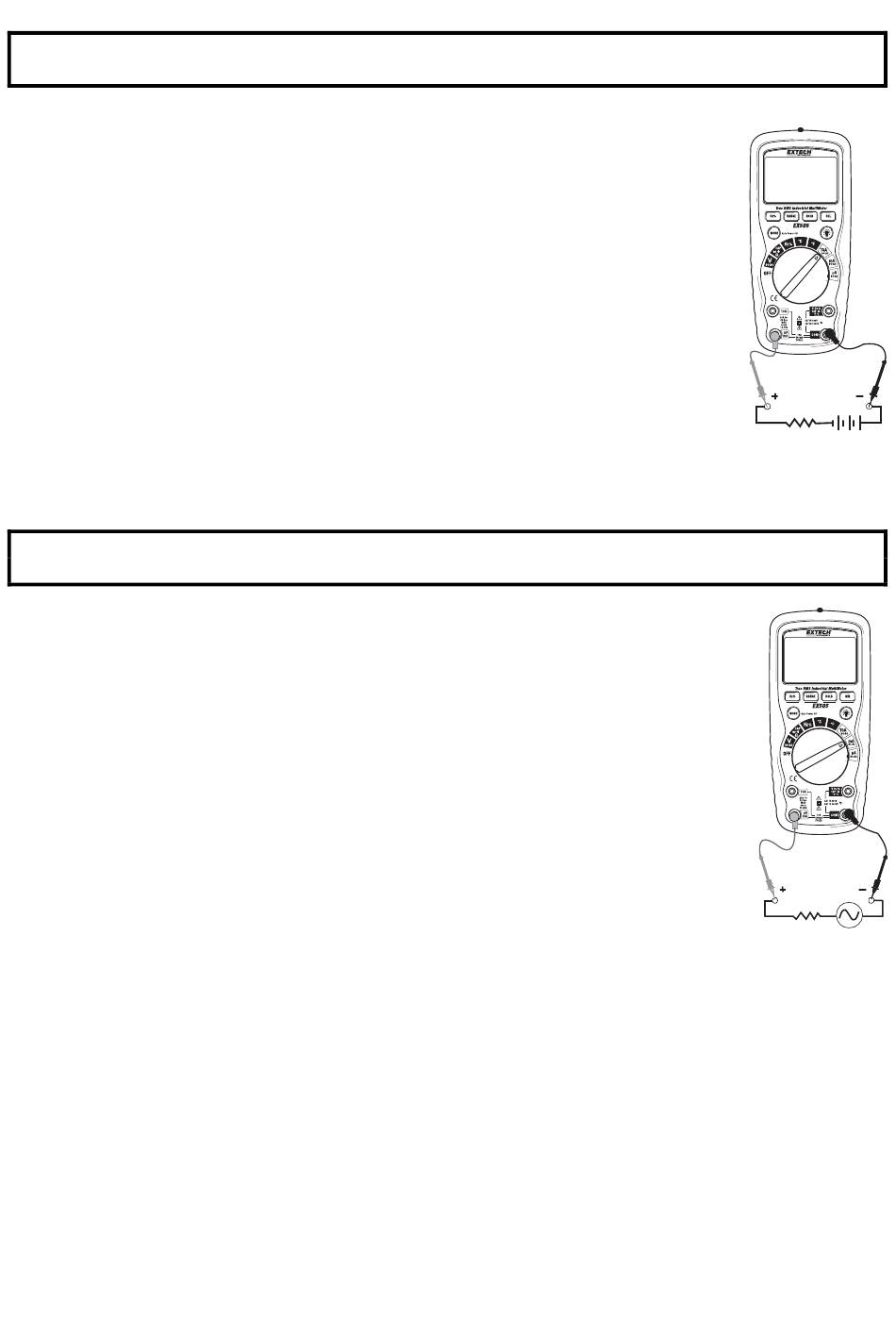

MESURES DE COURANT DE C.C
ATTENTION : Ne pas mettre les mesures courantes à 20A pendant plus de 30 secondes.
Excédant les 30 secondes le mètre et/ou les fils test peuvent être endommagé.
1.
Insérez la fiche banane noire du fil test dans le cric négatif de COM.
2.
Pour des mesures courantes jusqu'à C.C 4000µA, placez le commutateur
de fonction dans la position µA et insérez la fiche banane rouge du fil test
dans le cric de µA/mA.
3.
Pour des mesures courantes jusqu'à 400mA C.C, placez le commutateur
de fonction dans la position mA et insérez la fiche banane rouge du fil test
dans le cric de µA/mA.
4.
Pour des mesures courantes jusqu'à C.C 10A, placez le commutateur de
fonction dans la position 10A et insérez la fiche banane rouge du fil test
dans le cric 10A.
5.
Appuyez sur le bouton MODE pour indiquer le "C.C" sur l'affichage.
6.
Coupez la puissance du circuit à l'essai, puis ouvrez le circuit au point où
vous souhaitez mesurer le courant.
7.
Mettre le fil test noir test du côté négatif du circuit.
Mettre le fil test rouge du côté positif du circuit.
8.
Appliquez la puissance au circuit.
9.
Lisez le courant sur l'affichage.
MESURES DE COURANT À C.A. (FRÉQUENCE, COEFFICIENT D'UTILISATION)
ATTENTION : Ne pas mettre les mesures courantes à 20A pendant plus de 30 secondes.
Excédant les 30 secondes le mètre et/ou les fils test peuvent être endommagé.
1.
Insérez la fiche banane noire du fil test dans le cric négatif de COM.
2.
Pour des mesures courantes jusqu'à C.A. 4000µA, placez le commutateur de
fonction dans la position µA et insérez la fiche banane rouge du fil test dans
le cric µA/mA.
3.
Pour des mesures courantes jusqu'à C.A. 400mA, placez le commutateur de
fonction dans la position mA et insérez la fiche banane rouge du fil test dans
le cric µA/mA.
4.
Pour des mesures courantes jusqu'à 10A CA, placez le commutateur de
fonction dans la position 10A et insérez la fiche banane rouge du fil test dans
le cric 10A.
5.
Appuyez sur le bouton MODE pour indiquer "C.A." sur l'affichage.
6.
Coupez la puissance du circuit à l'essai, puis ouvrez le circuit au point où
vous souhaitez mesurer le courant.
7.
Mettre le fil test noir du côté neutre du circuit.
8.
Mettre le fil test rouge du côté « chaud » du circuit.
9.
Appliquer la puissance au circuit.
10. Lisez le courant sur l'affichage.
11. Appuyez sur le bouton de Hz/% pour indiquer « Hz »
12. Lisez la fréquence sur l'affichage.
13. Appuyez encore sur le bouton Hz/% pour indiquer "%".
14. Lisez le % de coefficient d'utilisation sur l'affichage.
15. Appuyez sur le bouton de Hz/% pour retourner à la mesure courante.
7
EX505-fr-FR_v7.3 8/15
