5 FONCTIONNEMENT

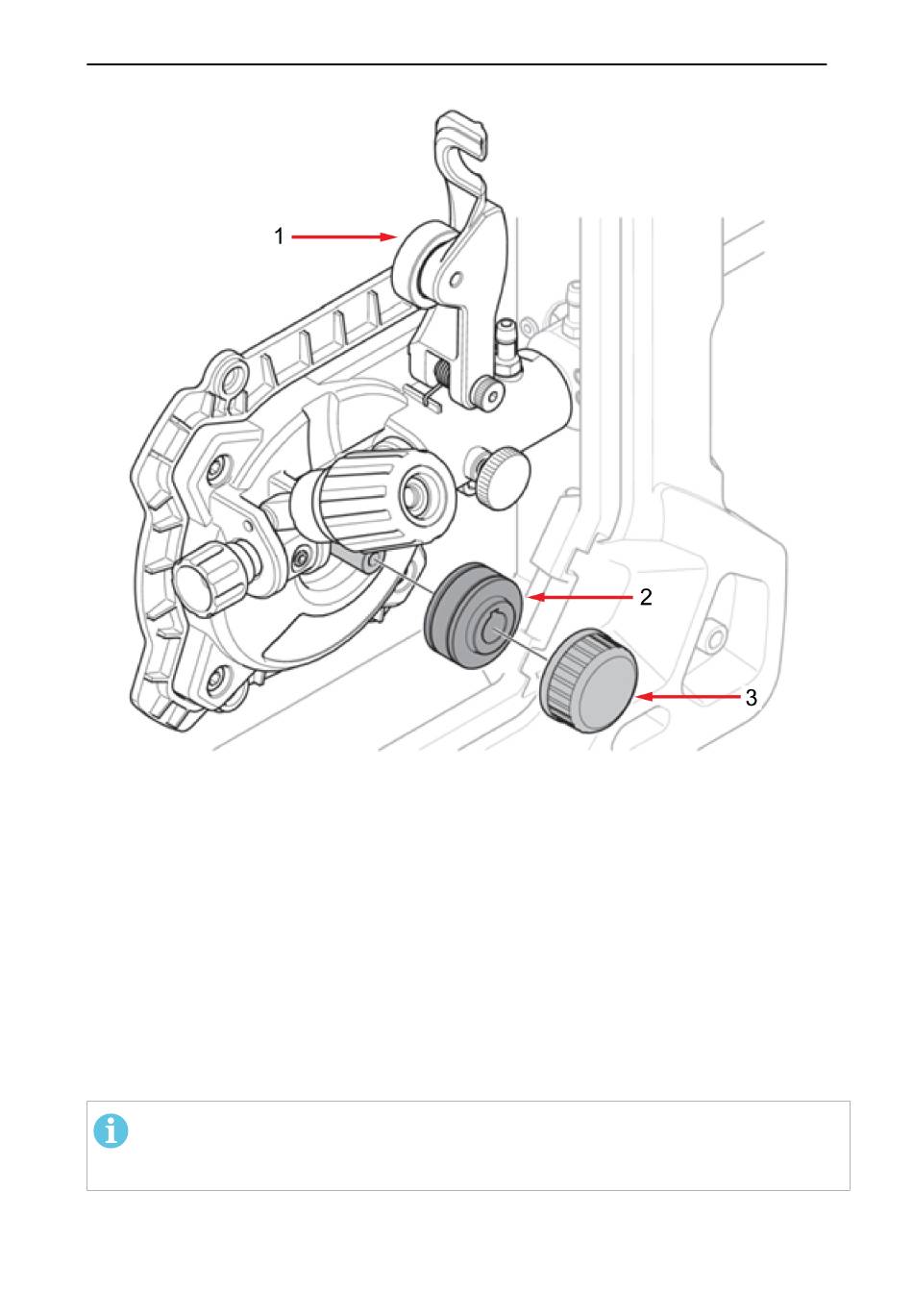

Emplacement des galets d'entraînement et des galets de pression
1.
Galet de pression
2.
Galet d'entraînement
1.
Ouvrez la porte latérale de la bobine.
2.
Dégagez le bras du galet de pression en utilisant la vis de tension comme levier.
3.
Soulevez le bras du galet de pression.
4.
Retirez la vis de retenue du dévidoir en la tournant dans le sens inverse des aiguilles
d'une montre.
5.
Remplacez les galets d'alimentation.
6.
Serrez la vis de retenue du dévidoir en la tournant dans le sens des aiguilles d'une
montre.
7.
Fixez le bras du galet de pression et la vis de tension d'entraînement du fil.
8.
Fermez la porte latérale de la bobine.
REMARQUE!
L'indication visuelle sur la face du dévidoir présente le diamètre de la rainure sur
l'extérieur du dévidoir et la rainure utilisée pour le diamètre de fil sélectionné.
0463 652 101
3.
Bouton de serrage
- 34 -
