Raccordement électrique
Réglage des sorties d'impulsion A et B
Passez le câble d'impulsion dans les bagues, avant de remettre la plaque de circuit imprimé en place dans le socle. Pour la version com-
pacte, passez le câble d'impulsion et d'alimentation dans les bagues sans retirer la plaque de circuit imprimé.
Pour le AMFLO SONIC UFA-280, le réglage des sorties d'impulsion A et B dépend de la commande : préréglages usine cf. tableau
®
ci-dessous. Les réglages AMFLO
logiciel.
Sortie A
Sortie B
Valeur de sortie d'impulsion A & B
(suivant la valeur DN)
Longueur d'impulsion
Préréglages de la sortie d'impulsion A
Sortie A, bornes 56/57 :
La valeur d'impulsion est indiqué sur la plaque signalétique latérale du transmetteur ; il doit correspondre au réglage d'impulsion du
calculateur d'énergie.
Préréglages de la sortie d'impulsion B
Sortie B, bornes 66/67 :

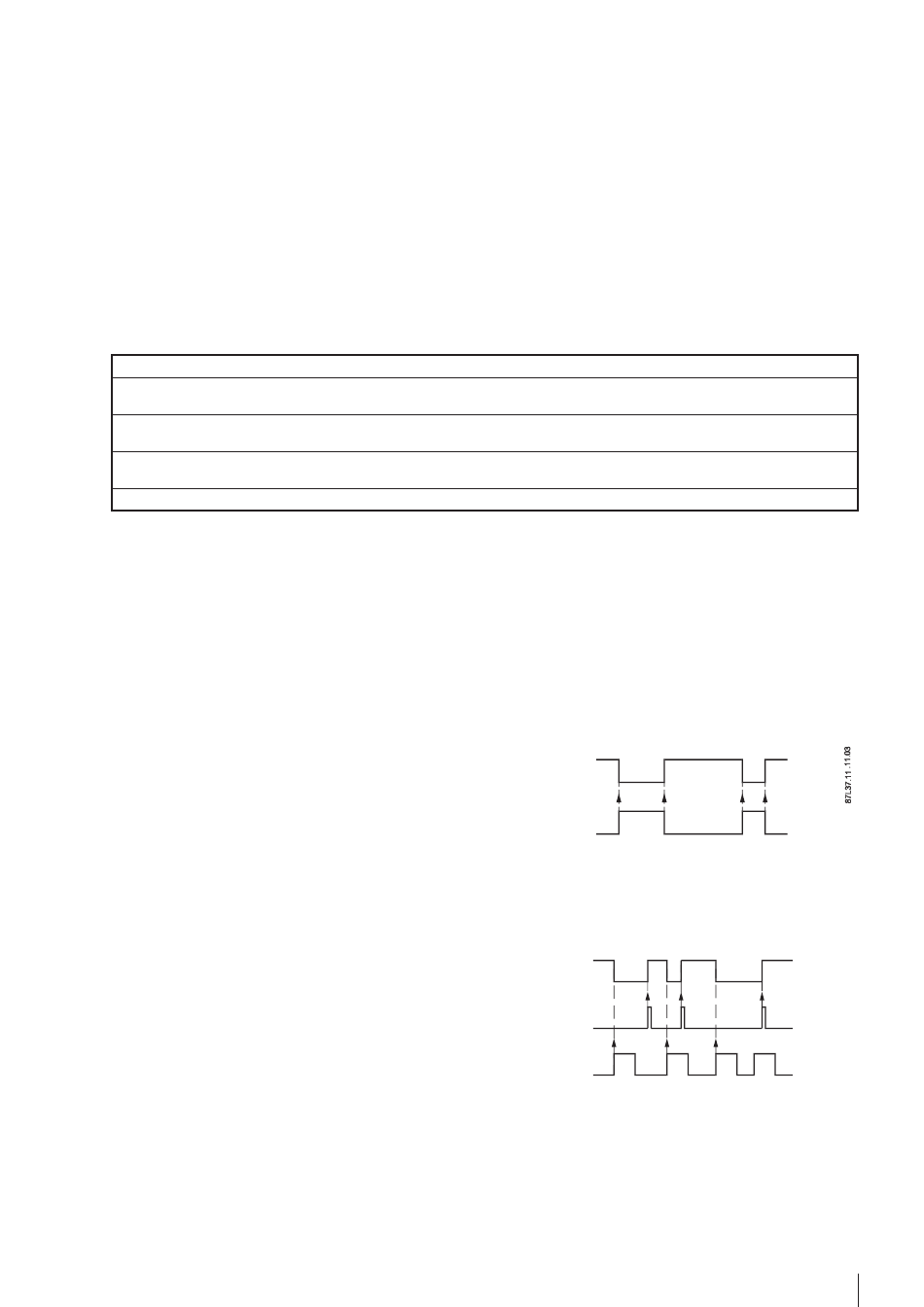

Indication de préréglage d'alarme – cf. Fig. 1.
Exemple : S'il n'y a pas de mesure sur la voie 1, un « triangle »
d'alerte apparaît sur l'afficheur. Le code d'erreur « F1 » apparaît
dans le menu d'affichage 4 et les bornes de sortie des relais
sont désactivées.
Indication de sortie – cf. Fig. 2 :
La fenêtre de sortie reste activée tant qu'il n'y a pas de
réinitialisation avec le lancement du programme logiciel.
Cette fonction est aussi activée par l'activation de la fonction
de sortie alarme.
Une troisième possibilité consiste à régler la sortie B en sortie d'impulsion volume, par ex. impulsions en retour. Généralement avec les
mêmes réglages que les autres impulsions (cf. tableau tableau page précédente).
AMFLO SONIC UFA-280
®
® SONIC UFA-280 validés ne doivent en aucun cas être modifiés mais restent accessibles en lecture via
AMFLO SONIC UFA-280
®
Impulsion écoulement normal ou écoulement inverse
Préréglage : Écoulement normal
Impulsion écoulement normal ou écoulement inverse, alarme, appel
Préréglage : Alarme
Préréglage: cf. AMFLO
ou les réglages suivants pour le calculateur d'énergie thermique
Préréglage: 5 ms
SONIC UFA-280
®
Sortie d'alarme
Statut d'alarme
Fig. 1
Comme sortie
d'appel
Réinitialisation
de l'appel
Appelez
le statut
Fig. 2
Marche
Arrêt
Erreur
Pas d'erreur
Activé
Désactivé
Activé
Désactivé
