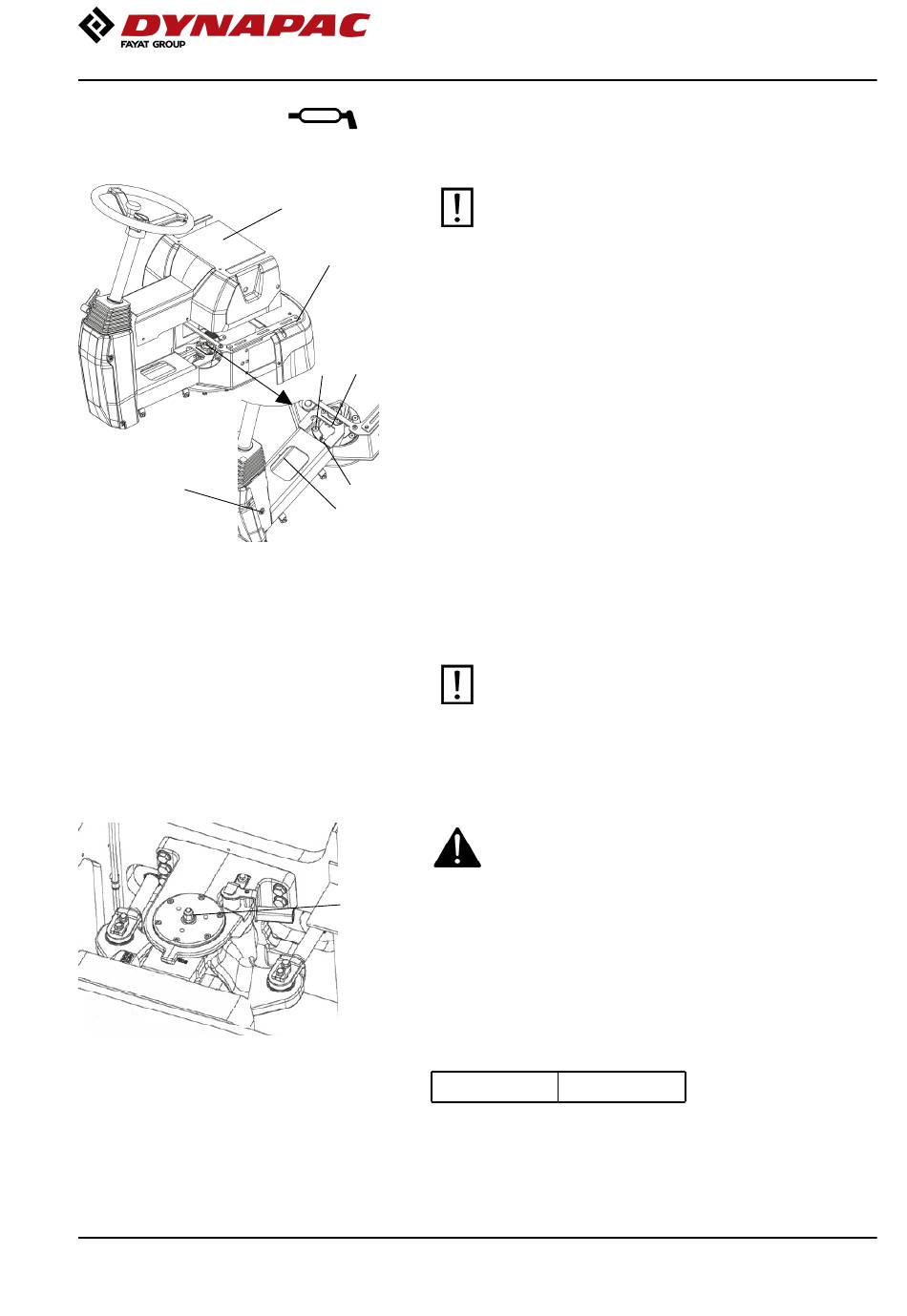

Fig. Support du siège
1. Graisseur
2. Roue d'engrenage
3. Chaîne de direction
4. Vis de réglage
5. Couvercles
6. Rails coulissants
7. Marquage
Fig. Attache de direction
1. Écrou
2022-11-25
Roulements du siège - Graissage
5
6
Retirer les couvercles(5) pour accéder au raccord de
lubrification (1). Lubrifier le palier de pivotement du
siège du conducteur en donnant trois coups
de pistolet graisseur.
2
3
Nettoyer et lubrifier la chaîne (3) entre le siège et la
colonne de direction avec de la graisse.
Lubrifier également les glissières du siège (6) avec de
la graisse.
Si la chaîne se détend au niveau de la roue dentée
1
(2), desserrer les vis (4) et déplacer la colonne de
7
direction vers l'avant. Serrer les vis à fond et vérifier la
tension de la chaîne.
Ne tendez pas la chaîne de façon excessive. Il doit
être possible de la déplacer latéralement d'environ 10
mm (0,4 po) avec l'index/le pouce au marquage (7)
dans le cadre du siège. Placez le verrou de la chaîne
en bas.
Attache de direction - Serrage
1
Le couple réel doit être (Nm) quand la machine est en
position droit devant.
M16
M16
4812164217_C.pdf
Attention au fait que la chaîne est une pièce
Attention au fait que la chaîne est une pièce
essentielle de la direction.
essentielle de la direction.
Si le siège se coince lors du réglage, il faudra le
Si le siège se coince lors du réglage, il faudra le
graisser plus souvent qu'il n'est indiqué ici.
graisser plus souvent qu'il n'est indiqué ici.
Il est interdit de se tenir à proximité de
Il est interdit de se tenir à proximité de
l'articulation centrale quand le moteur est en
l'articulation centrale quand le moteur est en
marche. Risque de pincement quand on
marche. Risque de pincement quand on
manœuvre la direction. Arrêter le moteur et
manœuvre la direction. Arrêter le moteur et
activer le frein de stationnement avant de
activer le frein de stationnement avant de
procéder au graissage.
procéder au graissage.
270 Nm
270 Nm
Entretien - 2000h
