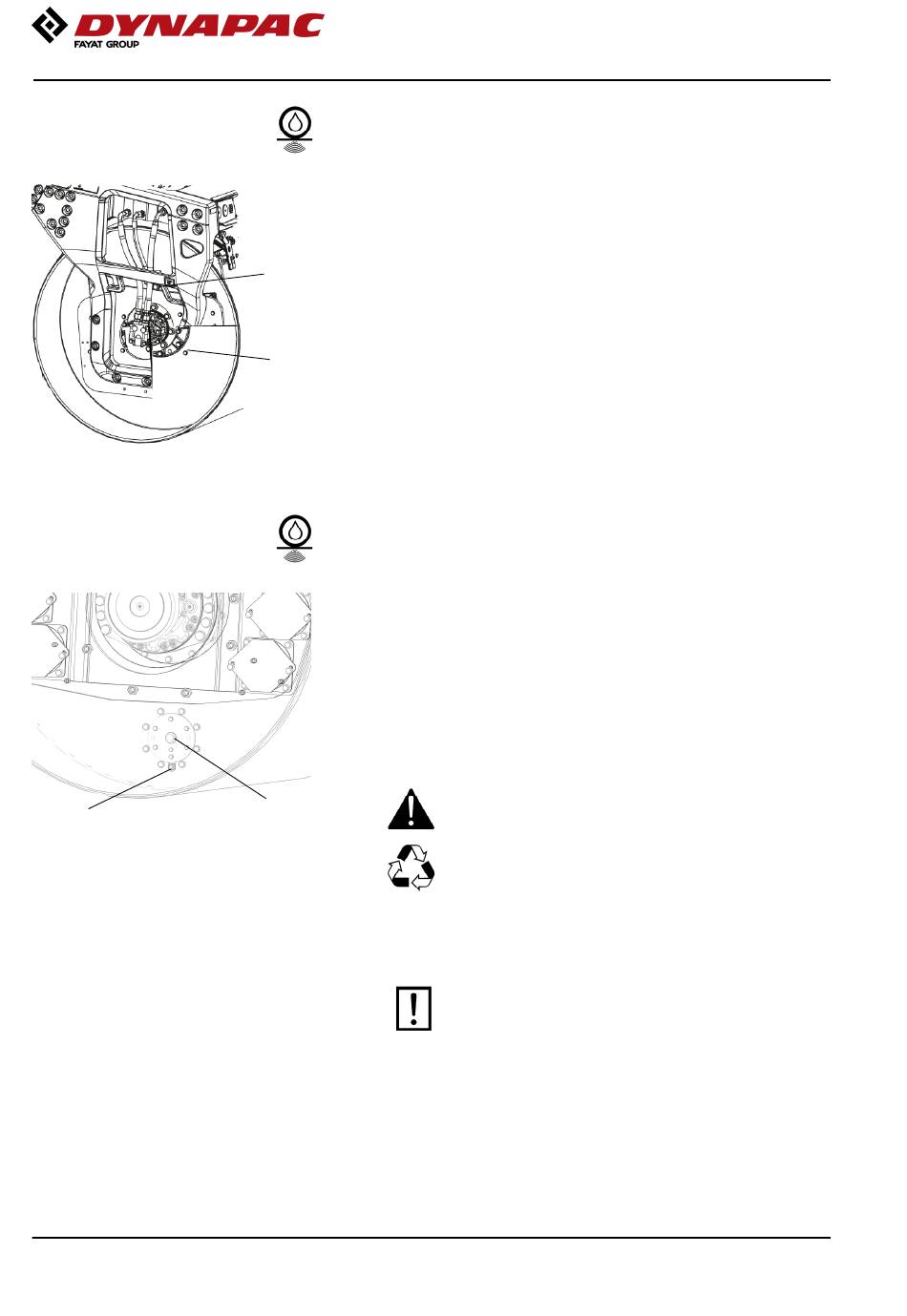

Fig. Cylindre avant, côté vibration
1. Bouchon de remplissage
2. Bouchon de niveau
1
Fig. Cylindre oscillant arrière
1. Bouchon de vidange
2. Bouchon de remplissage
152
Cylindre vibrant avant –
Contrôle du niveau d'huile – remplissage
Placer le rouleau avec le bouchon de remplissage (1)
tout en haut, le gros bouchon.
Essuyer le pourtour du bouchon de niveau (2) et le
1
dévisser, le petit bouchon.
S'assurer que le niveau d'huile atteint le bord inférieur
du trou. Remplir avec de l'huile neuve si le niveau est
insuffisant. Utiliser une huile recommandée, voir
2
spécifications.
En enlevant le bouchon de remplissage, éliminer les
déchets métalliques éventuels de l'aimant. S'assurer
que les joints d'étanchéité du bouchon sont intacts,
sinon les remplacer par des neufs.
Remettre les bouchons en place, faire un bout de
conduite et vérifier l'étanchéité des bouchons.
Cylindre oscillant arrière, changement d'huile
Retirer le bouchon de vidange (1) et le bouchon de
remplissage (2), éliminer tout résidu métallique de son
aimant Vérifier que les joints des bouchons ne sont
pas endommagés, sans quoi il faudra les remplacer
par des joints neufs.
(Pour éliminer toute l'huile, il faudra peut-être incliner
légèrement le cylindre en remontant le côté opposé du
cylindre sur un bloc de bois ou similaire, ou en
aspirant l'huile lors de la vidange)
Faire attention lors de la vidange de l'huile froide
Faire attention lors de la vidange de l'huile froide
2
ou chaude du cylindre. Porter des gants et des
ou chaude du cylindre. Porter des gants et des
lunettes protectrices.
lunettes protectrices.
Collecter l'huile vidangée et la mettre au rebut
Collecter l'huile vidangée et la mettre au rebut
dans un centre de traitement des déchets
dans un centre de traitement des déchets
respectueux de l'environnement.
respectueux de l'environnement.
Remplir avec de l'huile neuve.
Veiller à n'utiliser dans les cartouches que de
Veiller à n'utiliser dans les cartouches que de
l'huile de cylindre Dynapac Drum Oil 1000.
l'huile de cylindre Dynapac Drum Oil 1000.
Lors du remplissage, il est plus facile de placer le
cylindre de sorte que le trou de vidange soit orienté
vers le haut, afin que l'air puisse être évacué lors du
remplissage par le trou central.
Remettre les bouchons en place et effectuer la même
procédure pour la cartouche oscillante de l'autre côté.
4812164217_C.pdf
Entretien - 1000h
2022-11-25
