Nous recommandons de visser également l'embout sur l'axe.
Attention
Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le laisser tomber lors de son in-
troduction dans l'axe ! Le tablier ne peut être fixé qu'au moyen d'attaches rigides. Nous
recommandons d'utiliser au moins 3 unités par mètre d'axe.
1
2
Montez le moteur tubulaire avec la bague correspondante (1) et la roue (2). Si la bague dispose de plu-
sieurs rainures, choisissez la rainure parfaitement appropriée et faites glisser la bague (1) sur la cou-
ronne.
Insérez ensuite le moteur tubulaire dans l'axe, avec la bague (1) et la roue (2) prémontées. Veillez à ce
que la bague et la roue soient correctement logées dans l'axe.

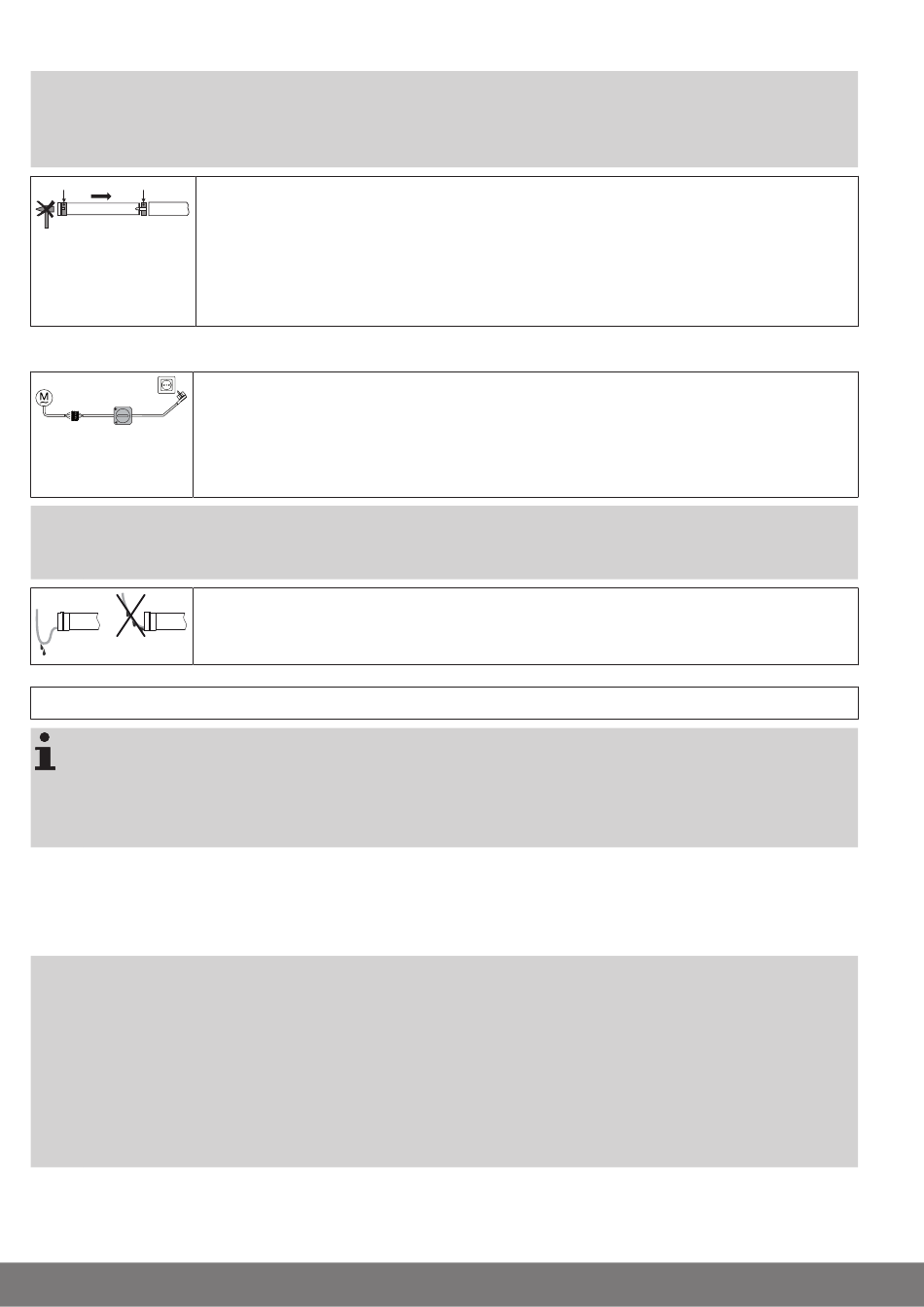

Accrochez l'unité montée (axe, moteur tubulaire et embout) dans le coffre et sécurisez le moteur en
tenant compte du type de fixation du support mural (avec goupille ou fixation à ressort).
Positionnez l'axe de sorte que le tablier du volet roulant puisse être fixé avec des attaches ou montez les attaches rigides confor-
mément aux indications du fabricant.
La mise en service peut avoir lieu soit avec le câble avec inverseur (réf. 4901 001 158 0) soit avec l'élé-
ment de commande prévu.
Reliez les fils du moteur tubulaire à ceux du câble avec inverseur ou de l'élément de commande en fai-
sant correspondre les couleurs puis branchez l'alimentation. Contrôlez le sens de déplacement. Si le
sens de déplacement du tablier/de la toile ne correspond pas à celui de l'élément de commande, in-
versez les fils noir et marron du moteur tubulaire.
Attention
Le câble avec inverseur n'est pas conçu pour une utilisation prolongée, mais uniquement
pour la mise en service !
Pose du câble de connexion
Posez et fixez le câble de connexion au moteur tubulaire en montant. Le câble de connexion et, le cas
échéant, l'antenne ne doivent pas empiéter sur la zone d'enroulement. Recouvrez les arêtes vives.
Une butée fixe doit être disponible et des attaches fixes montées dans la position de fin de
course supérieure.
Lors de la mise en service et de l'utilisation ultérieure, contrôlez la facilité de manœuvre et
le déplacement sans entrave du tablier du volet roulant dans le sens de la MONTÉE et de la
DESCENTE.
Il n'est pas nécessaire de régler les positions de fin de course.
Contrôle fonctionnel
Pour un contrôle final, déplacez le tablier/la toile dans les deux positions de fin de course. Les positions de fin de course sont dé-
tectées automatiquement.
Attention
Les moteurs tubulaires sont conçus pour un fonctionnement de courte durée (Mode opé-
ratoire, voir Caractéristiques techniques). Un disjoncteur thermique intégré permet de
prévenir toute surchauffe du moteur tubulaire. Lors de la mise en service (tabliers de vo-
lets roulants longs ou temps de fonctionnement prolongé), il est possible que le disjonc-
teur thermique se déclenche. Dans ce cas, le moteur se coupe. Après un bref temps de re-
froidissement, l'installation est de nouveau opérationnelle.
Le moteur n'atteint sa durée de fonctionnement totale qu'une fois refroidi à température
ambiante. Évitez tout déclenchement répété du disjoncteur thermique.
8 - fr
Réglage des positions de fin de course
