Prosonic S FMU90 PROFIBUS Mesure de niveau

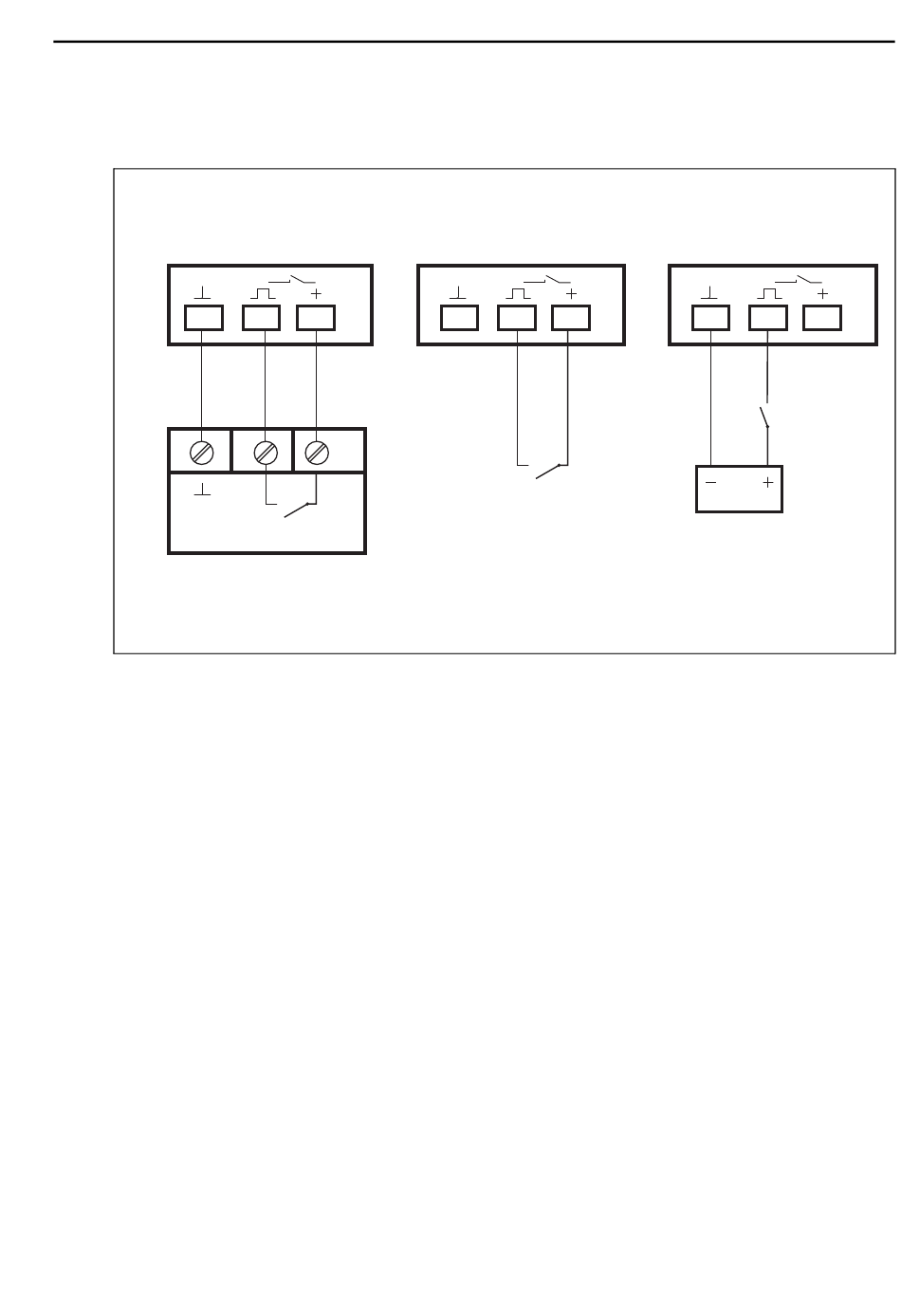

3.6 Raccordement d'un commutateur externe
(pour FMU90-********B***)
A
FMU90
A
FTL
PNP
A Liquiphant
B Commutateur externe
C Commutateur externe avec tension d'alimentation externe
Le courant de court-circuit maximal à 24 V est de 20 mA.
3.7 Raccordement d'un capteur de température
Le transmetteur Prosonic S FMU90 peut être équipé d'une entrée pour un capteur de température
externe (dans la structure de commande : position 90 "Entrée additionnelle", option B). Il est
possible d'y raccorder :
• un capteur de température FMT131 d'Endress+Hauser
• une sonde Pt100
!
Remarque !
Pour plus d'informations sur la mise en service ainsi que sur la structure de commande,
référez-vous au manuel de mise en service BA00292F qui se trouve sur le CD-ROM fourni avec
l'appareil.
Endress+Hauser
B
(24 V)
B C
FMU90
(24 V)
A B
C
C
FMU90
(24 V)
A B
C
24 V
A: 71, 74, 77, 80
B: 72, 75, 78, 81
C: 73, 76, 79, 82
L00-FMU90xxx-04-00-00-xx-021
Câblage
