Prosonic S FMU90 PROFIBUS Mesure de niveau
3.5 Raccordement du chauffage de la sonde (pour FDU90/FDU91)
Les sondes FDU90 et FDU91 sont disponibles en version avec chauffage. Vous trouverez plus
d'informations dans l'Information technique TI00396F, fournie avec les sondes.

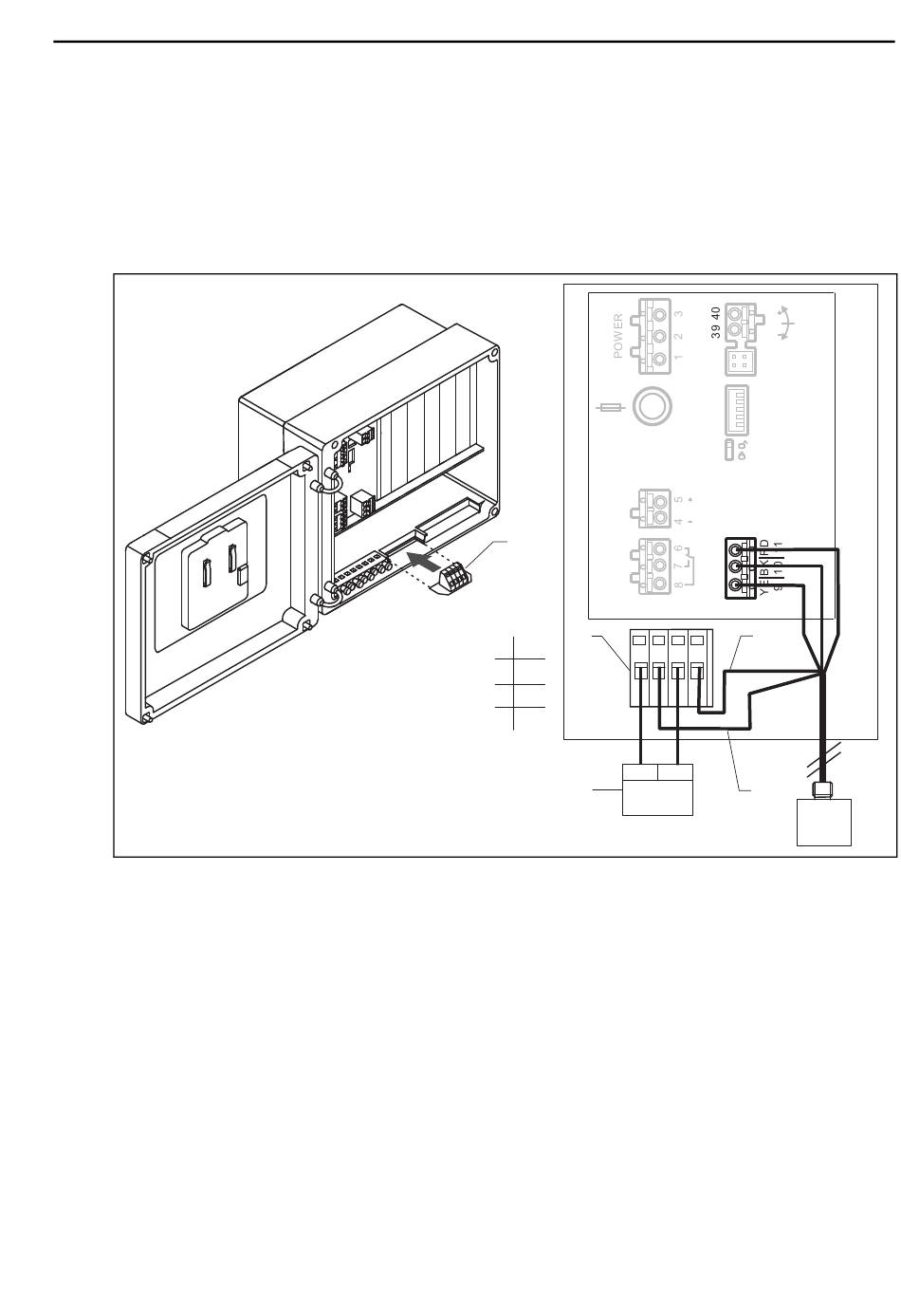

3.5.1 Raccordement dans le boîtier de terrain
Le bornier livré avec la sonde sert au raccordement et peut être inséré dans le boîtier de terrain :
1 Module de raccordement pour le chauffage de la sonde
2 Alimentation externe
3 Fil brun (BN)
4 Fil bleu (BU)
Endress+Hauser
Fuse
HART
0/4...20mA
1
Relay
1
A +
A B C D
B BN
C -
D BU
+
2
24 VDC
Sync
Service
Display
I
1
FDU-
Sensor
RD
BK
YE
4
-
3
FDU90
FDU91
L00-FMU90xxx-04-00-00-xx-013
Câblage
