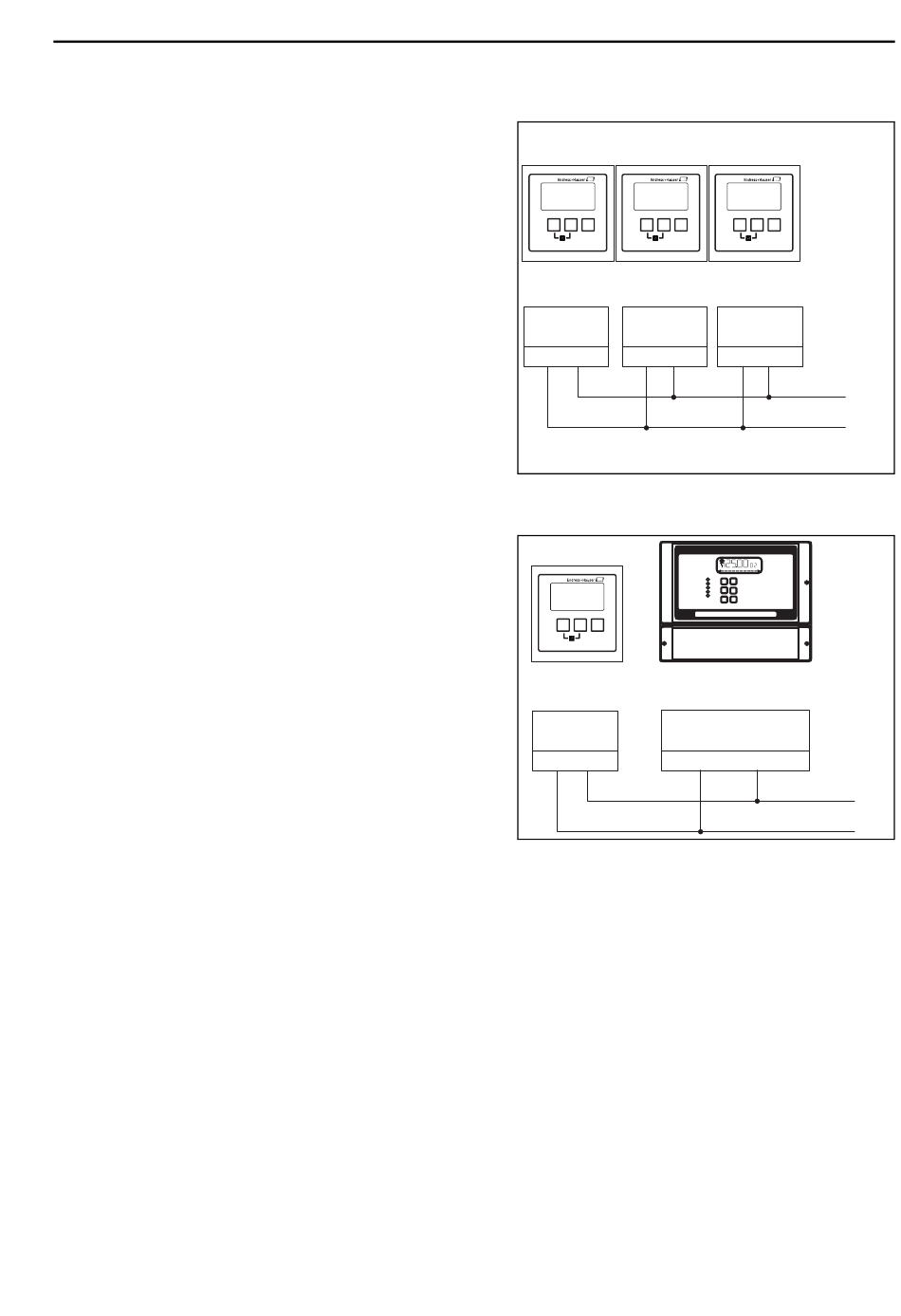

3.8 Raccordement de synchronisation
• Pour le raccordement de plusieurs Prosonic S
(FMU9x), tous montés par ex. dans une
armoire de commande, et dont les câbles de
sonde sont posés en parallèle, les bornes de
synchronisation (bornes 39 et 40) doivent être
interconnectées.
• Jusqu'à 20 appareils peuvent être synchronisés
de cette manière.
• Grâce à la synchronisation, les transmetteurs
FMU9x émettent simultanément leurs
impulsions. Une fois que toutes les sondes ont
reçu leur signal, une nouvelle émission
simultanée a lieu. On évite ainsi que les
impulsions émises dans le câble de l'une des
sondes n'affecte le signal de réception sur le
câble de l'une des autres sondes.
• S'il y a plus de 20 appareils, il faut constituer
des groupes contenant chacun au maximum
20 appareils. Pour les appareils au sein d'un
même groupe, les câbles de sonde peuvent
être posés en parallèle. Les câbles de sonde des
différents groupes de synchronisation doivent
être séparés les uns des autres.
• On peut utiliser un câble usuel pour la
synchronisation ;
– Longueur max. : 10 m (33 ft) entre chaque
appareil
– Section : 2 x (0,75 ... 2,5 mm
(18 ... 14 AWG))
– Jusqu'à 1 m (3.3 ft), vous pouvez utiliser un
câble non blindé ; à partir de 1 m (3.3 ft), le
blindage est indispensable. Le blindage doit
être relié à la terre.
• Les appareils de la série Prosonic FMU86x
peuvent également être raccordés à la ligne de
synchronisation. Dans ce cas, un maximum de
10 appareils peuvent être raccordés à une
ligne de synchronisation.
