6.9.3

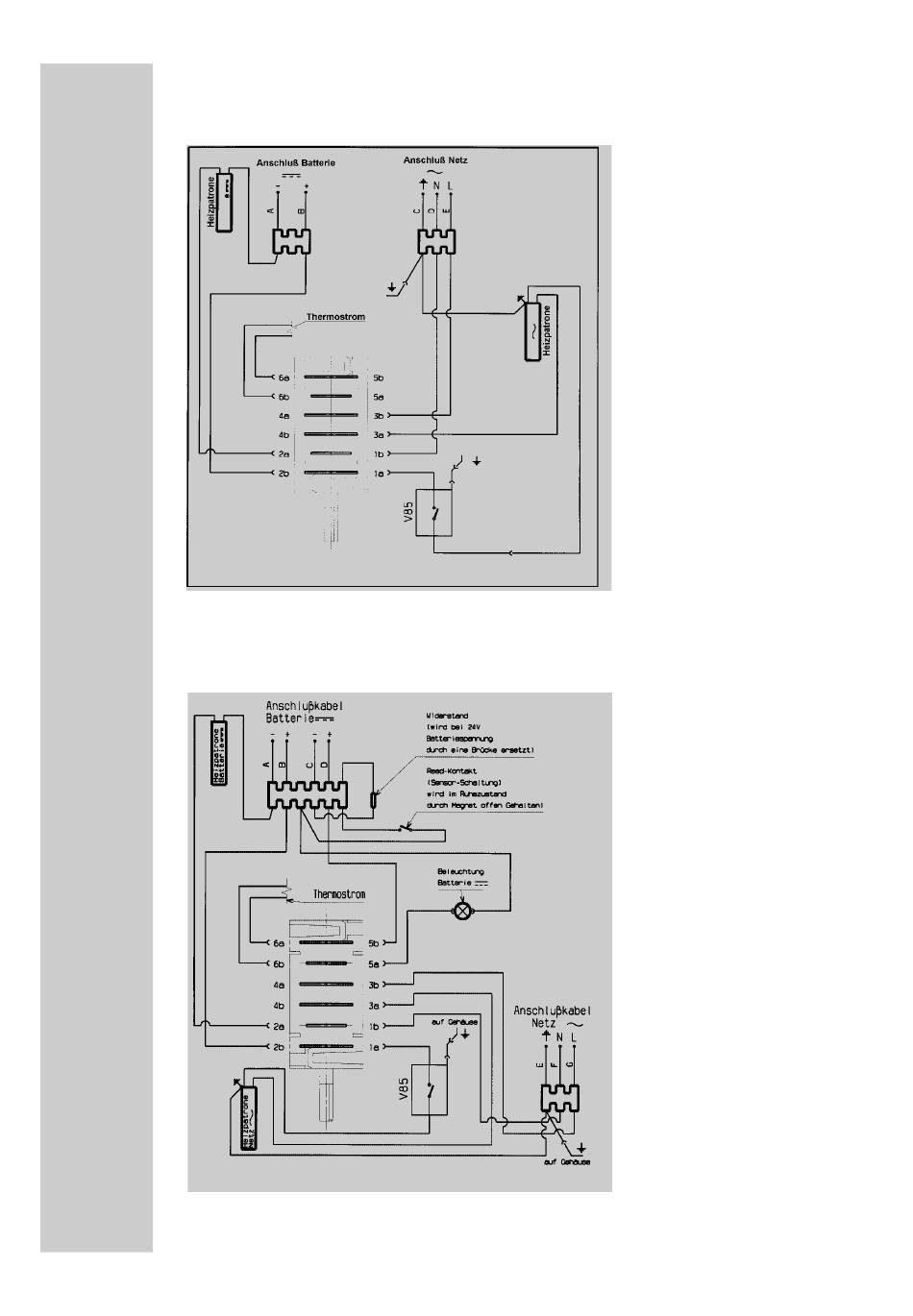

Schémas de câblage
1.Schéma de câblage avec allumage manuel et sans éclairage
2. Schéma de câblage avec allumage manuel et éclairage
28
Anschluß Batterie
Raccord batterie
Anschluß Netz
Raccord réseau
Thermostrom
Courant thermoélectrique
Heizpatrone ~
Cartouche chauffante ~
Heizpatrone -
Cartouche chauffante -
Zündkerze
Dispositif d'allumage
Zündgerät
Bougie d'allumage
Widerstand
Résistance
(wird bei 24V Batterie- (supplantée par un pont pour
spannung durch eine
une tension de la batterie de 24V)
Brücke ersetzt)
Innenbeleuchtung
Eclairage batterie
Batterie-
Reed- Kontakt
Contacts à lame souple
auf Gehäuse
Sur l'appareil
Anschluß Batterie
Raccord batterie
A
ground chauffante DC-, blanc
B
Cartouche chauffante DC-, rouge
C
ground bougie d'allumage / Eclairage
batterie, noire
D
bougie d'allumage / Eclairage batterie,
violet
Anschluß Netz
Raccord réseau
Thermostrom
Courant thermoélectrique
Heizpatrone ~
Cartouche chauffante ~
Heizpatrone -
Cartouche chauffante -
Zündkerze
Dispositif d'allumage
Zündgerät
Bougie d'allumage
Widerstand
Résistance
(wird bei 24V Batterie- (supplantée par un pont pour
spannung durch eine
une tension de la batterie de 24V)
Brücke ersetzt)
Innenbeleuchtung
Eclairage batterie
Batterie-
Reed- Kontakt
Contacts à lame souple
auf Gehäuse
Sur l'appareil
