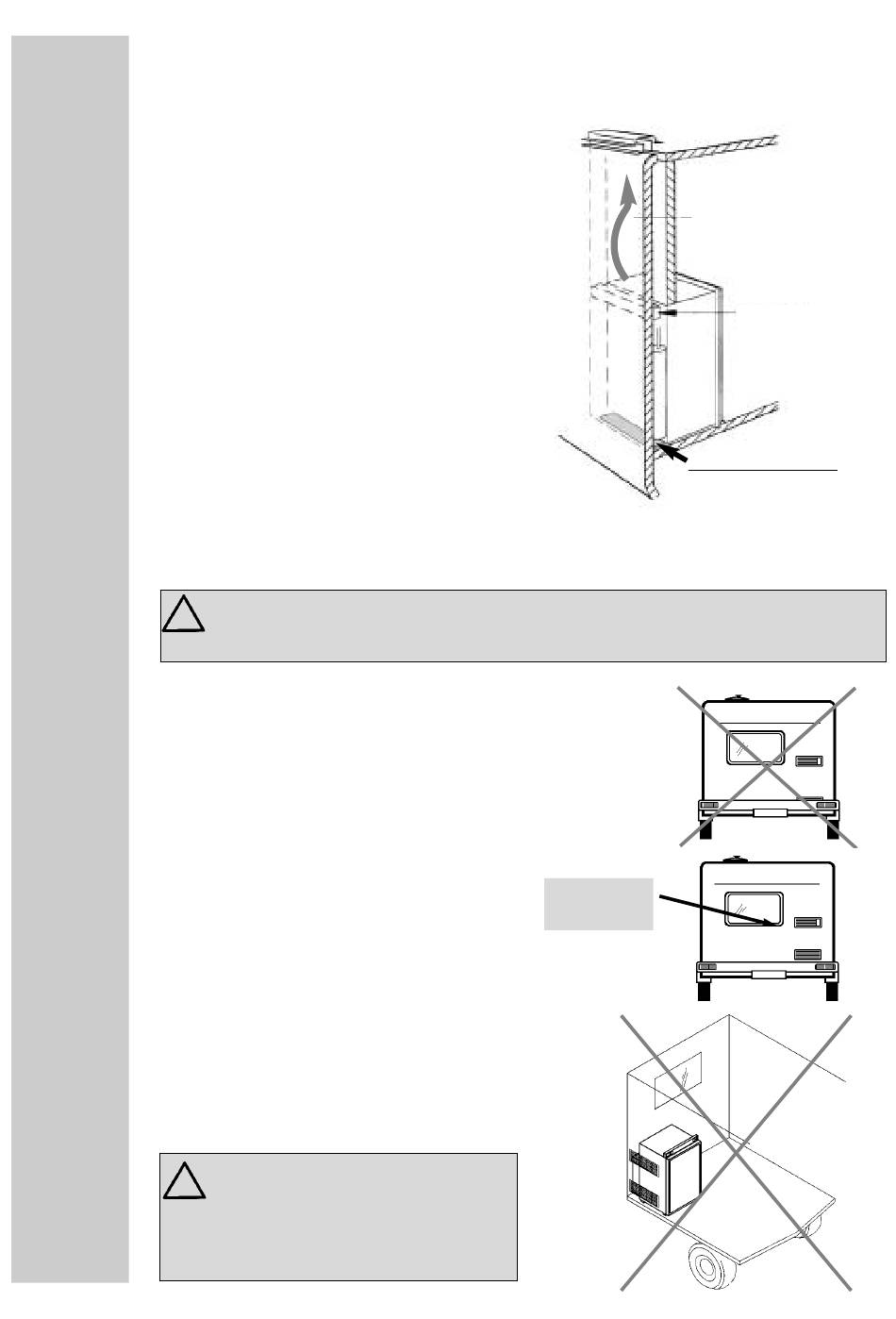

Montage latéral avec ventilation bas-haut
Une possibilité supplémentaire est d'installer la ventilation du réfrigérateur par le
biais de deux équipements : une ouvertu-
re d'aération dans le fond et un dispositif
d'évacuation sur le toit du véhicule (voir
Fig. 3). Une cheminée doit être installée
entre la bordure supérieure du réfrigéra-
teur et l'évacuation du toit afin que les
éventuels gaz du groupe de réfrigération
soient directement évacués par le biais du
conduit installé dans le toit. L'ouverture du
fond doit présenter une section libre de
250 cm² minimum. L'ouverture doit être
pourvue d'une tôle de chicane et d'un filet
afin d'empêcher l'entrée de salissures
dans la zone du brûleur. Avec cette métho-
de d'aération, une quantité plus importan-
te de salissures peut pénétrer dans la par-
tie arrière du réfrigérateur (comparée à la
méthode d'aération latérale), c'est pour-
quoi une maintenance régulière du brû-
leur, au moins une fois par an, doit être
prévue.
6.1.3
Montage arrière
Le montage arrière conduit souvent à une situation d'instal-
lation défavorable, étant donné qu'une ventilation et une
aération optimales ne sont pas toujours garanties ( Fig. 4 ).
La performance maximum effective de réfrigération du
groupe n'est pas disponible.
Une autre variante fréquente du montage
arrière est l'installation latérale de grilles
d'aération et de ventilation ( Fig. 5 ). La re-
circulation air-air chaud est très limitée, ce
qui conduit à une réfrigération insuffisante
des échangeurs de chaleur (condensateur,
absorbeur). La variante avec une grille d'a-
ération supplémentaire montée dans le
fond se caractérise ici aussi par une mau-
vaise alimentation en flux d'air.
La performance de réfrigération
maximum n'est pas disponible !
L'aération et la ventilation doivent
être garanties dans toutes les situa-
tions de montage, comme décrit au
point 6.3 !
Avec cette variante de montage, la maintenance régulière de l'unité du brûleur est
uniquement possible lorsque l'appareil est démonté. Le réfrigérateur doit impéra-
tivement être installé de telle manière qu'un démontage simple soit garanti.
Fig.3
Grille d'aéra-
tion libre OK!
Fig.5
19
Air chaud
Condensateur
Ouverture de fond :
50 mm de largeur minimum
520 mm de longueur mini-
mum
Fig.4
