6.7
Extraction des gaz de combustion
Cette extraction doit être réalisée de telle sorte que tous les produits de com
bustion soient effectivement rejetés hors de la pièce.
Les gaz doivent être évacués en continu vers le haut, afin d'éviter une
accumulation de produits de condensation.

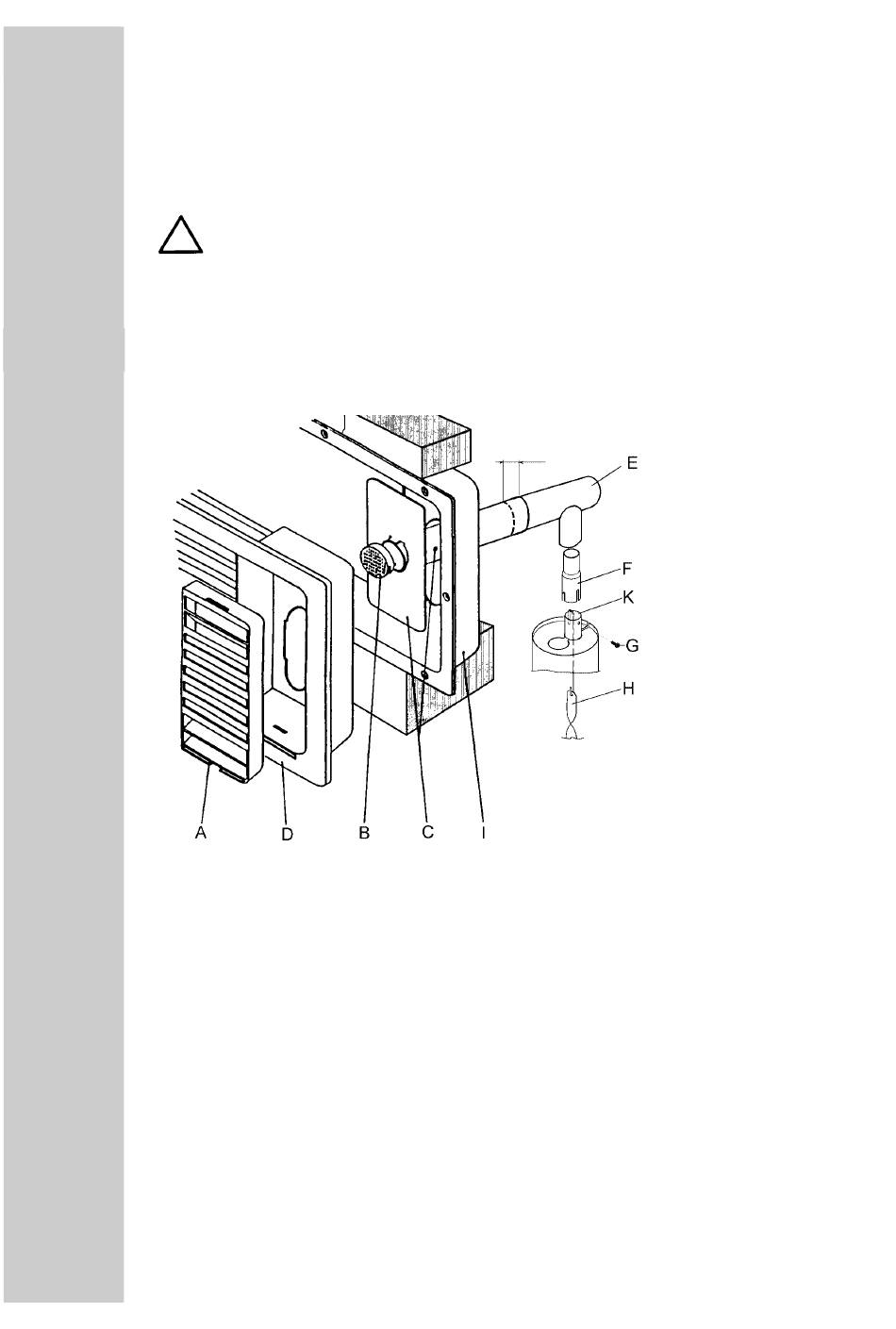

Montage du conduit d'extraction sur la grille d'aération
6.7.1
supérieure
3. Placer la grille d'aération (D) dans le châssis (I) et serrer à l'aide de la manette de
blocage qui se trouve du côté gauche de la grille ;
4. Placer le capuchon (B) sur le tuyau d'échappement (C) ;
5. Placer l'élément encastrable d'extraction des gaz dans la grille d'aération.
Pour ce type d'extraction des gaz, vous pouvez installer la protection d'hiver.
Une installation non-conforme entraîne une diminution de la capacité
de refroidissement et le fabricant ne peut alors garantir le bon
fonctionnement de l'appareil.
min. 10 mm
max. 20 mm
24
1. Fixer le raccordement en
T (E) sur l'adaptateur (F) ou
sur le tuyau d'échappement
l'aide de la vis (G). Vérifier
que le distributeur de cha-
leur (H) est placé dans la
bonne position ;
2. Glisser le tuyau d'écha-
pement (C) muni d'une
plaque de recouvrement
dans l'ou
verture du châssis (I) pré-
vue à cet effet et relier au
raccordement en T (E).
Raccourcir
d'échappement (C), si
nécessaire ;
(K) à
le tuyau
