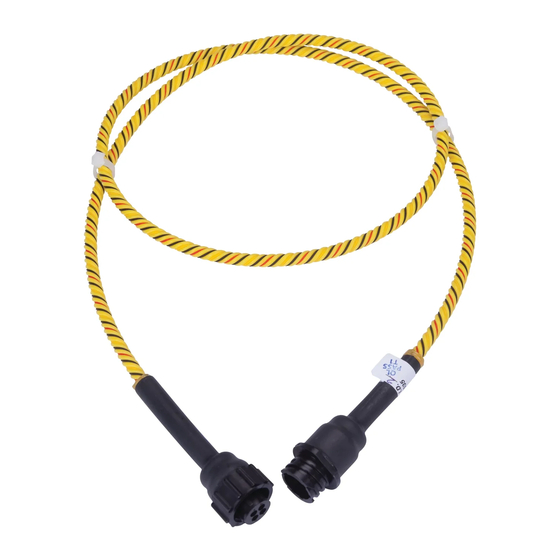

TT1000
Câble De Détection Modulaire Guide D'installation
Remarques générales : A faire et A ne pas faire
• Avant son installation, stocker le câble de détection dans son
emballage d'origine, dans un endroit propre et sec.
• Planifier l'installation du câble de détection après la fin des gros
travaux de construction (ceux-ci pourraient endommager ou
contaminer le câble).
• Nettoyer l'endroit dans lequel le câble de détection doit être installé et
enlever tous débris ou autres sources de contamination.
A faire
INFORMATIONS GÉNÉRALES
Ces instructions détaillent les procédures adéquates pour
l'installation et l'essai des câbles modulaires nVent RAYCHEM
TraceTek TT1000, et fournit des instructions particulières en ce
qui concerne les puisards, les applications en faux-planchers et les
caniveaux.
Utilisez ces instructions avec le Manuel général d'installation pour
les systèmes de détection de fuites TraceTek dans des bâtiments
commerciaux (H55522). Ce document apporte une vue d'ensemble
des processus d'installation pour le système TraceTek, et se réfère
à des instructions détaillées pour chaque étape.
Pour obtenir des exemplaires du Guide d'installation, veuillez
consulter nVent.
OUTILS ET MATÉRIELS POUR INSTALLATION ET ESSAI
• Testeur portable TraceTekTT-PTB-1000 avec adaptateurs ou
ohmmètre (plage de 20 MΩ ou plus).
• Câble de raccordement modulaire TT-MLC-PC (nécessaire
pour le test avec ohmmètre).
• Extrémité modulaire TT-MET-PC.
• Clips de maintien TT-HDC-1/4 ou clips de maintien TT-HDC-1/4-200-
NA et (à fournir) adhésif double face de type 3M 1300 ou 08001.
NOMENCLATURE COMPLÈTE
Avant de débuter l'installation, vérifiez qu'il existe un plan
d'installation du système de détection de fuites et une
nomenclature complète. En plus des câbles, la nomenclaturedu
système de détection de fuites doit comprendre un module
d'alarme TraceTek, des câbles de liaison.
et/ou de raccordement, des repères (TT-TAG) pour réaliser le plan
d'installation, et de nombreux autres composants, tels que les
connecteurs de dérivation modulaires (TT-MBC-PC).
A ne pas faire
• Laisser traîner le câble de détection dans des contaminants (tels
que : de la pâte à joints, du ciment PVC, des solvants, de l'huile ou
de la poussière).
• Utiliser un câble de détection endommagé ou contaminé.
• Souder près du câble sans le protéger de la chaleur, du flux d'air
chaud et des projections.
• Laisser tomber des outils ou des objets pointus ou lourds sur le câble.
• Tirer sur le câble trop fortement (avec une force supérieure à 20 kg).
• Utiliser de l'adhésif ou des dispositifs de serrage pour attacher le
câble de détection.
• Laisser les connecteurs du câble à l'humidité ou contaminés.
