- Page 1 GC 342+ DÉTECTEUR DE SÉCURISATION POUR PORTES AUTOMATIQUES BATTANTES Manuel d'utilisation pour la version logicielle SW 0100 et plus (se référer à l'étiquette de traçage sur le produit) 198710-00...
- Page 2 INSTALLATION Evitez les objets en Ne couvrez pas la Évitez les vibrations. mouvement et les face avant. sources de lumières dans le champ de détection. Évitez toute Laissez le laser alimenté en Évitez d’exposer le détecteur Évitez d’exposer le condensation. permanence en cas d’utilisation à...

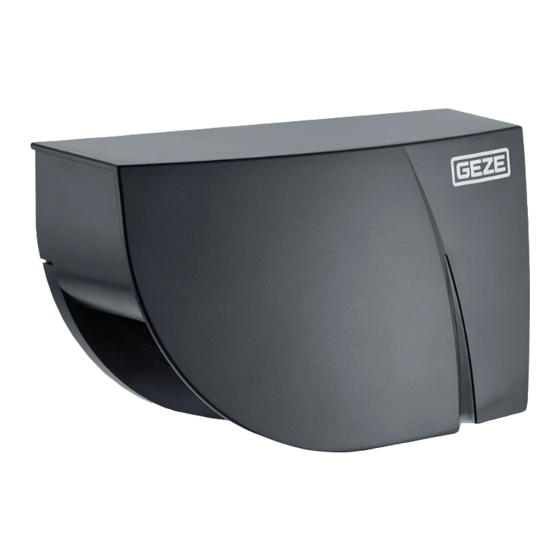

- Page 3 DESCRIPTION GC 342+ est un détecteur de sécurisation pour portes battantes automatiques basé sur la technologie laser. Il sécurise le vantail mobile de la porte ainsi que la zone de pincement. Pour ce faire, un module doit être installé dans le coin supérieur du vantail sur chaque côté de la porte. capot cache-câble 13.
- Page 4 PREAMBULE Le GC 342+ peut être utilisé avec un autre GC 342+ ou un GC 342. Les étapes d'installation sont identiques pour les deux versions. Pour une sécurisation optimale et afin de disposer de toutes les fonctionnalités (ex: fonction d'ouverture), le GC 342+ doit être connecté...
- Page 5 À l’aide d’une pince coupante, ôtez les aides de Avec un tournevis Pozidrive, placez les 3 vis pour positionnement. fixer la base fermement. Ø 10 mm Prenez une foreuse équipée d’une mèche de 10 mm et Prenez le câble principal-secondaire et passez-le à forez à...
- Page 6 RACCORDEMENT À L’OPÉRATEUR Nous vous recommendons de connecter un GC 342+ à l'opérateur de porte. Munissez-vous du tube flexible et déterminez la Coupez le surplus pour éviter que le flexible ne gêne longueur la plus courte possible jusqu’à l’opérateur. la détection. Faites passer le câble d’alimentation dans le tube Faites une boucle avec les brins du câble d’alimentation flexible.
- Page 7 CABLAGE GC 342 60 mA 24 V 24 V Test - Réglez le type de contact KI ou KA sur YE/BK "normalement ouvert "*. WH/BK - Réglez le type de contact pour SIS 1 ou SIS 2 sur 24 V 24 V GC 342+ "normalement fermé".
- Page 8 APPRENTISSAGE Avant de lancer un apprentissage, assurez-vous que : - les surfaces en verre aux alentours de la porte soient couvertes - l'opérateur soit mis en service au préalable - la porte soit fermée (activez le mode service si nécessaire, voir ci-dessus). - l'opérateur soit connecté...
- Page 9 BOUTONS D'OUVERTURE VIRTUELS Si besoin, vous pouvez ajouter des boutons d'ouverture virtuels (max. 2) dans le deuxième rideau. Ils peuvent servir de zones d'activation pour ouvrir la porte intentionnellement et peuvent également être placés hors des zones de sécurisation. Pour fonctionner, le GC 342+ doit être connecté à l'opérateur de porte avec le câble fourni (à 10 brins).
- Page 10 RÉGLAGES DES DIP-SWITCH (OPTIONNELS) Afin d’adapter ces paramètres par télécommande, réglez les DIP-switch correspondants sur ON. 1 2 3 4 Changez vers CRITIQUE quand des perturbations externes DIP 2 ENVIRONNEMENT peuvent causer des détections intempestives (la taille d’objet standard critique min., l’immunité...
- Page 11 CONFIGURATION DE Donnez toujours trois chiffres pour les paramètres de sortie : - 1er chiffre pour la sortie 1 (R1) SORTIE - 2e chiffre pour la sortie 2 (R2) - 3e chiffre pour la sortie 3 (R3) PAS D’ALIMENTATION (normalement ouvert) PAS DE DÉTECTION (normalement fermé) DÉTECTION...
- Page 12 COMMENT UTILISER LA TÉLÉCOMMANDE Après déverrouillage, la Si la LED rouge clignote rapidement après le déverrouillage, À la fin d’une session, LED rouge clignote et le entrez un code d’accès. Si vous ne connaissez pas le code verrouillez le détecteur. détecteur est accessible.
- Page 13 CHAMPS DE DETECTION SÉCURISATION SÉCURISATION ZONE NON-COUVERTE DU VANTAIL DE LA ZONE DE PINCEMENT Ajustable par télécommande valeur usine : 10 cm...
- Page 14 MODE SERVICE Le mode service désactive la sécurisation de la porte pendant 15 minutes et peut être utile pendant une installation, un apprentissage mécanique de la porte ou lors du travail de maintenance. Pour entrer dans le mode service, appuyez plus de 3 secondes sur le bouton-poussoir. Pour sortir du mode service, appuyez à...
- Page 15 Mesures erronées de Lancez un nouvel apprentissage (porte fermée). la position de porte en Si la LED orange clignote à nouveau, contactez permanence. GEZE. La LED orange Mesures erronées de Sortez du champ et attendez jusqu’à ce que la porte se ferme.
- Page 16 Toutes les valeurs sont mesurées dans des conditions spécifiques et à une température de 25°C. GEZE GmbH / Reinhold-Vöster-Straße 21-29 / 71229 Leonberg / Germany / Tel. +49(0) 7152-203-0 / Fax +49(0)7152-203-310 / www.geze.com Ce produit doit être éliminé séparément des ordures ménagères.
