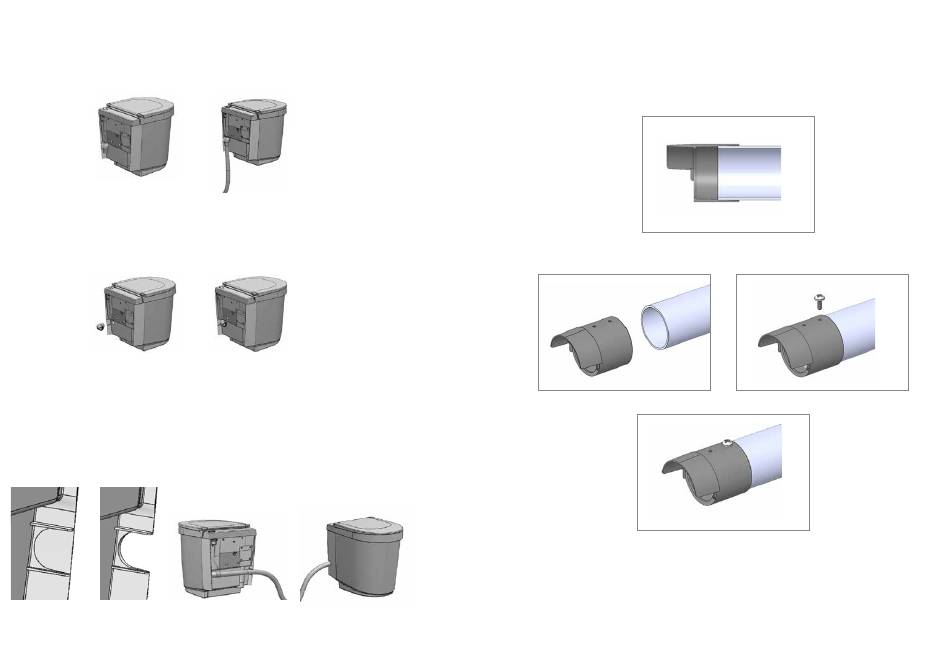

Montering utan synlig urinledning
För montering utan synliga rör används 90-gradersböjen för att leda urinen nedåt eller rakskarv för att gå
bakåt enligt bilderna nedan. Använd medföljande installationsmåttskiss för att placera hål i vägg eller i golv
på rätt position.
Montering med synlig urinledning
I fall där montering utan synliga rör ej är möjlig används 90 gradersböj för att dra urinledningen åt sidan
(höger eller vänster) enligt bilderna nedan.
Om urinledningen ska dras i sidled och toaletten ska installeras mot väggen måste urinslangen ledas genom to-
alettens sida vilket kräver att ett hål görs i plasten. För bästa resultat använd samma borr som du använder när
du gör hål i väggen. På varje sida av toaletten finns en anvisning som visar var hålet ska göras, se bilder nedan.
Om det är svårt att komma åt med borren inifrån; använd en liten borr för att göra ett litet hål i centrum för att
sedan borra utifrån. Använd kniv eller sandpapper för att få en fin kant.
Om urinledningen ska dras vidare i rummet använd medföljande Väggmontering för urinslang.
Tillse att ledningen har ett fall hela vägen och att du läst igenom rekommendationerna för dragning av urinled-
ning.
24
Montering av ventilationsgaller / vindhuv
Det är viktigt att tillse att avslutet på ventilationsröret skyddas från regn, snö samt hindrar insekter från att
ta sig in i toaletten. För att uppnå detta medföljer i toaletten ett ventilationsgaller med integrerat insektsnät.
Detta ventilationsgaller används när röravslutet är horisontellt och ska monteras med skärmen uppåt för att
skydda från regn och snö. Ventilationsgaller passar för både 50mm och 1,5 tums rör. 50mm-rör går in halva
sträckan och 1,5-tums rör går hela sträckan. Se bild nedan.
Ventilationsgaller går att fixera i röret genom att skruva fast röret i anvisningen på detaljen.
När röravslutet är vertikalt används medföljande vindhuv tillsammans med ventilationsgaller för att tillse
att regn och snö inte kommer in i röret. Ventilationsgaller och huven monteras samman med de två med-
följande skruvarna enligt bild nedan.
