Set de racordare contor de energie termică
Descriere tehnică
3. Descriere tehnică
3.1 Structură
Set de racordare contor de energie
3.1.1
termică, model colțar
4
3
2
1

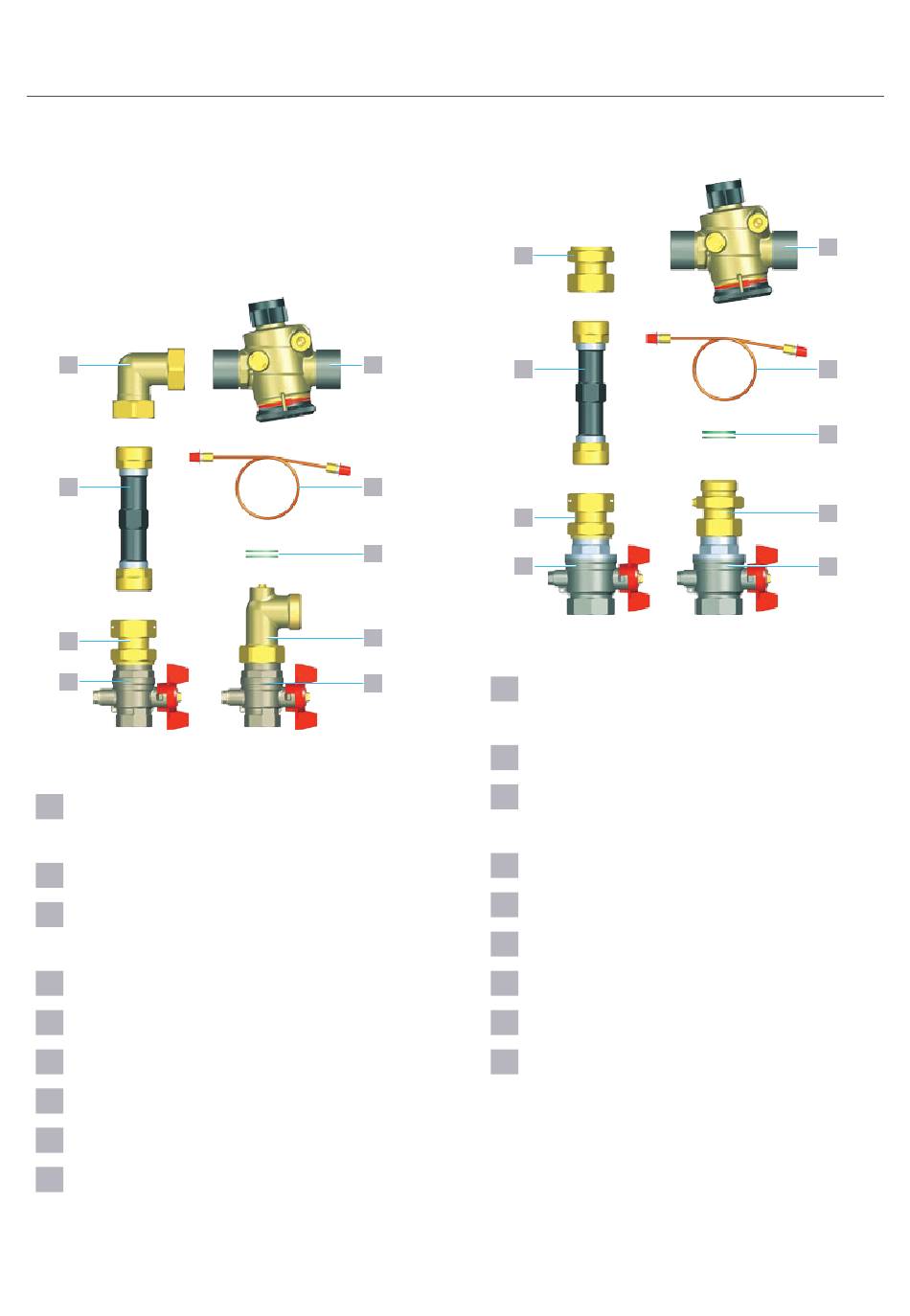

Fig. 1: Structura modelului colțar
Robinet sferic de retur cu racord
1
senzor de temperatură M10x1
Îmbinare cu filet
2
Piesă de trecere pentru contor cu
3
reducții montate manual
Cot cu îmbinare cu filet
4
Regulator de presiune diferențială Cocon QDP
5
Tub capilar
6
Set garnituri plate
7
Cot cu îmbinare cu filet
8
Robinet sferic de tur cu racord
9
senzor de temperatură M10 x1
8
3.1.2
4
5
3
6
2
7
1
8
Fig. 2: Structura modelului drept
9
Robinet sferic de retur cu racord
1
senzor de temperatură M10x1
Îmbinare cu filet
2
Piesă de trecere pentru contor cu
3
reducții montate manual
Îmbinare cu filet
4
Regulator de presiune diferențială Cocon QDP
5
Tub capilar
6
Set garnituri plate
7
Îmbinare cu filet
8
Robinet sferic de tur cu racord
9
senzor de temperatură M10 x1
Set de racordare contor de energie
termică, model drept
5
6
7
8
9
