Das Qualitätsmanagementsystem von
Oventrop ist gemäß DIN EN ISO 9001
zertifiziert.
Ausschreibungstext:
Oventrop Verschraubung „Combi 4"/„Combi C"
mit proportionaler, reproduzierbarer Feineinstellung für den Ein-
satz in Warmwasser-Zentralheizungen und Kühlwasserkreis-
läufen.
Zum Voreinstellen, Absperren, Füllen und Entleeren des Heiz-
körpers.
Rotguss/Messing-Armatur, vernickelt („Combi C" - verchromt),
Ventilkegel mit EPDM O-Ring-Abdichtung.
Schutzkappe mit zusätzlicher Dichtfunktion.
Anschluss für Entleerungs- und Füllwerkzeug.
Anschluss für Gewinde- und Klemmverbindungen.
Einbaumaße nach DIN 3842.
Betriebstemperatur t
:
2 °C bis 120 °C (kurzzeitig bis 130 °C)
s
max. Betriebsdruck p
:
10 bar
s
Oventrop Verschraubung „Combi 3"
mit proportionaler Feineinstellung für den Einsatz in Warm-
wasser-Zentralheizungen und Kühlwasserkreisläufen.
Zum Voreinstellen, Absperren, Füllen und Entleeren des Heiz-
körpers.
Rotguss/Messing-Armatur, vernickelt, Ventilkegel mit EPDM O-
Ring-Abdichtung.
Schutzkappe mit zusätzlicher Dichtfunktion.
Anschluss für Entleerungs- und Füllwerkzeug.
Anschluss für Gewinde-, Klemm- und Pressverbindungen.
Einbaumaße nach DIN 3842.
Betriebstemperatur t
:
2 °C bis 120 °C (kurzzeitig bis 130 °C)
s
max. Betriebsdruck p
:
10 bar
s
Oventrop Verschraubung „Combi 2"
mit proportionaler Feineinstellung für den Einsatz in Warm-
wasser-Zentralheizungen und Kühlwasserkreisläufen.
Zum Voreinstellen und Absperren des Heizkörpers.
Messing-Armatur, vernickelt, Ventilkegel mit EPDM O-Ring-Ab-
dichtung.
Schutzkappe mit zusätzlicher Dichtfunktion.
Anschluss für Gewinde-, Klemm- und Lötverbindungen.
Einbaumaße nach DIN 3842.
Betriebstemperatur t
:
2 °C bis 120 °C (kurzzeitig bis 130 °C)
s
max. Betriebsdruck p
:
10 bar
s
Funktion:
Oventrop Verschraubungen „Combi 4, 3, 2 und C" werden in den
Heizkörper-Rücklauf eingebaut, wobei auf die Zu gäng lichkeit der
Entleerung bei der „Combi 4, 3 und C" geachtet werden muss.
Sie ermöglichen die Demontage von Heizkör pern ohne Entleeren
der Anlage.
Zur Durchführung des hydraulischen Abgleichs innerhalb der
Heizungsanlage kann eine Voreinstellung zur Veränderung des
Durchflusswiderstandes vorgenommen werden.
Das Entleeren und Füllen des Heizkörpers (nur bei „Combi 4, 3
und C") erfolgt durch ein Entleerungs- und Füllwerkzeug.
Anwendungsbereich:
- Warmwasser-Zentralheizungen
- Kühlwasserkreisläufe
„Combi 4 und C" Verschraubung mit den Funktionen:
- reproduzierbares Voreinstellen
- Absperren
- Füllen
- Entleeren
„Combi 3" Verschraubung mit den Funktionen:
- Voreinstellen
- Absperren
- Füllen/Entleeren
„Combi 2" Verschraubung mit den Funktionen:
- Voreinstellen
- Absperren
Hinweis:
Durch Verwendung einer Klemmringverschraubung können die
Oventrop Verschraubungen auch bei der Installation mit Oventrop
„Copipe" Mehrschicht-Verbundrohr (14 und 16 mm) sowie Kup-
ferrohr ein gesetzt werden (10 - 22 mm). Die Ausführungen mit
3
G
AG eignen sich zusätzlich für den Anschluss von Präzisions-
4
stahl-, Edelstahl-, sowie Kunst stoff rohr und dem Oventrop „Copi-
pe" Mehrschicht-Verbundrohr.
Pressanschluss:
Zum direkten Anschluss von Kupferrohr nach DIN EN 1057/
DVGW GW 392, Edelstahlrohr nach DIN EN 10088/DVGW GW
541 und dünnwandiges C-Stahlrohr (Werkstoff-Nr. E 195/1.0034)
nach DIN EN 10305-3. Die Pressanschlüsse sind unverpresst un-
dicht. Zum Verpressen ausschließlich Pressbacken mit den Ori-
ginalkonturen SANHA (SA), Geberit-Mapress (MM) oder Viega
(Profipress) in der passenden Größe verwenden.
Die Verarbeitung muss gemäß der Einbauanleitung erfolgen.
All manuals and user guides at all-guides.com

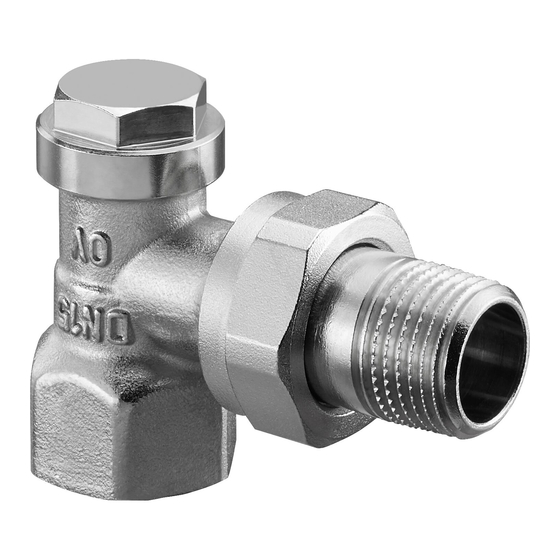

Verschraubung „Combi 4"
Schnitte :
„Combi 4 und C" Eckform mit Innengewinde EN 10226-1
„Combi 3" Eckform mit Innengewinde EN 10226-1
„Combi 2" Eckform mit Innengewinde EN 10226-1
Premium Armaturen + Systeme
Verschraubungen „Combi 4",
„Combi 3", „Combi 2" und „Combi C"
Einbauanleitung
