1 „Copipe" Mehrschicht-Verbundrohr
Diffusionsdichtes Drei-Schichten-Verbund rohr
– inneres Mediumrohr aus vernetztem Polyethylen
– längsverschweißtes Aluminiumrohr
– äußeres Mantelrohr aus vernetztem Polyethylen
durch Spezial-Verbund schichten miteinander verklebt.
Gehört zum Oventrop „Combi-System", mit der Systemzu-
lassung DVGW DW-8501AT2407.

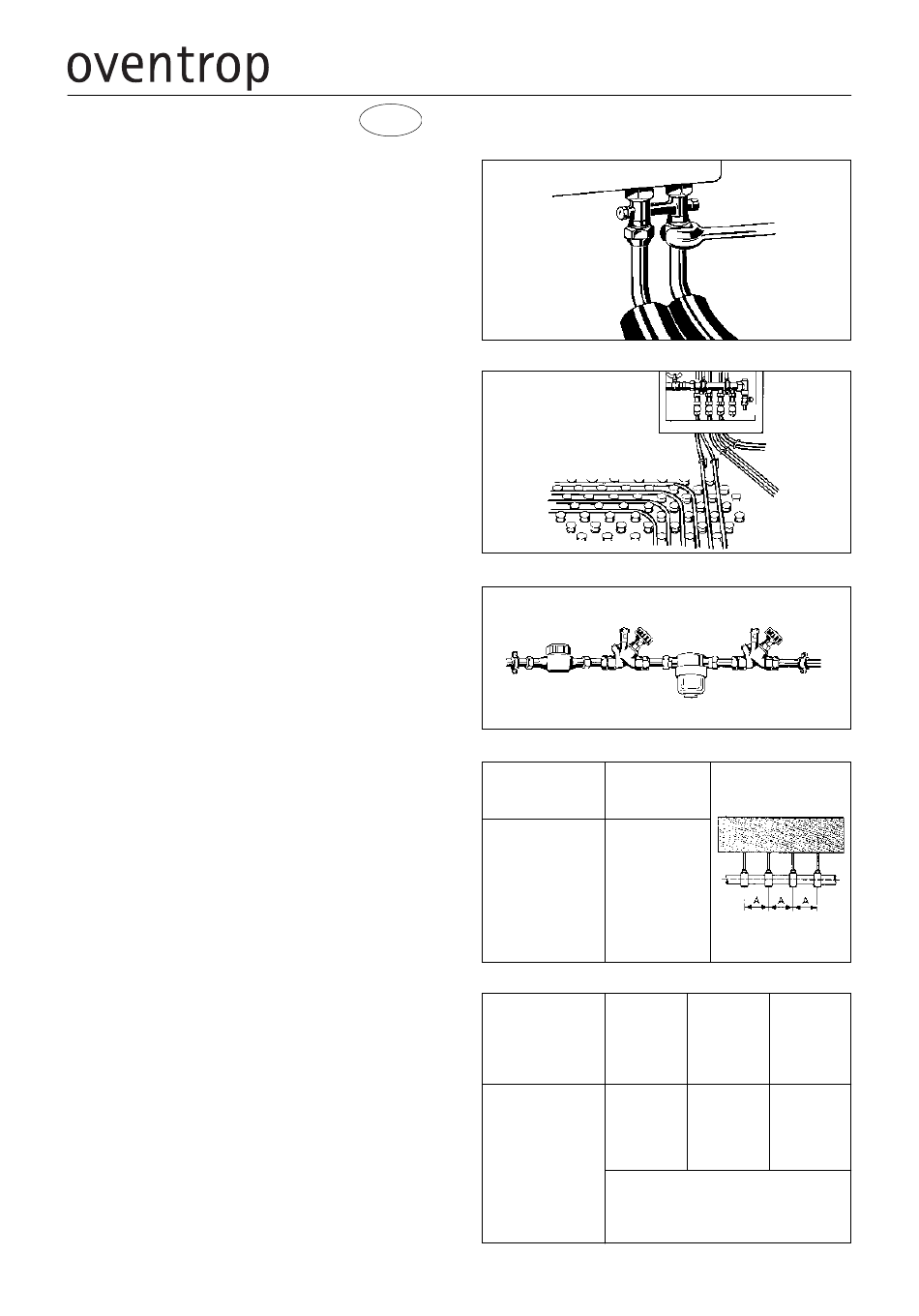

2 Anwendungsbereich
– Zentralheizungsanlagen mit Zwangsumwälzung,
10 bar, 95 °C (Abb. 1)
– Fußbodenheizung (Abb. 2)
– Sanitärinstallation PN 16 (20 °C), 10 bar, 95 °C (Abb. 3)
– Regenwassernutzungsanlagen
Für Strang-, Verteil-, Anbinde- und Zirkulationsleitungen.
Mischinstallationen mit allen Rohrmaterialien sind möglich,
unabhängig von der Durchflussrichtung.
Aus Gründen der technischen Abstimmung dürfen „Copipe"
Mehrschicht-Verbundrohre nur in Verbindung mit „Cofit
P/PD" Pressverbindern sowie „Cofit S" Schraubverbindern
und -fittings installiert werden.
Für die Herstellung fachgerechter Rohrverbindungen sind
von Oventrop angebotene bzw. empfohlene Werkzeuge zu
verwenden. Es ist darauf zu achten, dass die Abmessungen
von Rohr und Verbinder übereinstimmen.
3 Verlegehinweise
Bei der Verlegung der „Copipe" Mehrschicht-Verbundrohre
die Angaben in den Planungsunterlagen beachten.
Die Rohre müssen entsprechend den jeweils gültigen Geset-
zen, Verordnungen, Normen, Richtlinien und dem Stand der
Technik hinsichtlich Schall-
gedämmt werden.
Die Wärmeleitfähigkeit beträgt λ = 0,43 W / (m · K).
3.1 Schnelle Verlegung der Rohre von der Rolle
Fixierung der Rohre auf der Rohbetondecke oder einer
Dämm schicht mittels Oventrop Dübelhaken.
Bohrung Ø 8 mm erstellen und Dübelhaken einschlagen.
3.2 Aufputz-Verlegung mit Stangenware
Befestigung der Rohre auf der Wand und unter Decken.
– Mittels Oventrop Rohrschellen
Gewinde stiften mit Gewinde M 6.
– Mittels handelsüblicher Rohrschellen mit Einlagen für
Kunststoffrohre.
– Die Befestigungsabstände sind Abb. 4 zu entnehmen.
3.3 Biegen der Rohre
Das Erstellen von Bögen kann von Hand, mit Biegefeder
oder Biegewerkzeug erfolgen. Das Rohr darf nicht knicken.
Schadhafte Stellen sind herauszuschneiden.
Die kleinsten Biegeradien sind Abb. 5 zu entnehmen.
3.4 Ablängen der Rohre
Mit Oventrop Rohrschere Art.-Nr. 1509567 oder Rohrab-
schneider Art.-Nr. 1509580 bzw. 1509589 recht wink lig
ablängen.
3.5 Entgraten und Kalibrieren
Mit einem Oventrop Werkzeug das Rohrende in einem
Arbeitsgang kalibrieren und die innenliegende Kunststoff-
schicht entgraten.
14, 16, 18, 20, 26 mm : Universalwerkzeug Art.-Nr. 1509596
14, 16, 20, 26, 32 mm: Universalwerkzeug Art.-Nr. 1509594
40 mm: Universalwerkzeug Art.-Nr. 1519593
oder : Schälwerkzeug
mit Handgriff
50 mm: Universalwerkzeug Art.-Nr. 1519598
63 mm: Universalwerkzeug Art.-Nr. 1519599
465875
DE
und Wärmeübertragung
und handelsüblichen
Art.-Nr. 1519595
Art.-Nr. 1519596
Premium Armaturen + Systeme
„Copipe" Mehrschicht-Verbundrohr
1
2
3
Rohraußen-
Abstand
durchmesser
x Wandstärke
‡ 14 x 2,0 mm
1,05
‡ 16 x 2,0 mm
1,05
‡ 18 x 2,0 mm
1,05
‡ 20 x 2,5 mm
1,25 m
‡ 26 x 3,0 mm
1,55
‡ 32 x 3,0 mm
2,05
‡ 40 x 3,5 mm
2,05
‡ 50 x 4,5 mm
2,05
‡ 63 x 6,0 mm
2,25
4
Rohraußen-
durchmesser Biegen
x von Hand
Wandstärke (5 x D
D x s
a
‡ 14 x 2,0 mm
70 mm
‡ 16 x 2,0 mm
80 mm
‡ 18 x 2,0 mm
90 mm
‡ 20 x 2,5 mm
100 mm
‡ 26 x 3,0 mm
‡ 32 x 3,0 mm
Ø 40 x 3,5 mm Installation mit Winkeln oder
Ø 50 x 4,5 mm Biegen mit handelsüblichen Geräten
Ø 63 x 6,0 mm
5
Verlegeanleitung
A
m
m
m
m
m
m
m
m
Biegen Biegen
von Hand mit
mit Biege- Oventrop
) feder Biege-
a
(3 x D ) werkzeug
a
42 mm 42 mm
48 mm 49 mm
54 mm 72 mm
60 mm 79 mm
88 mm
