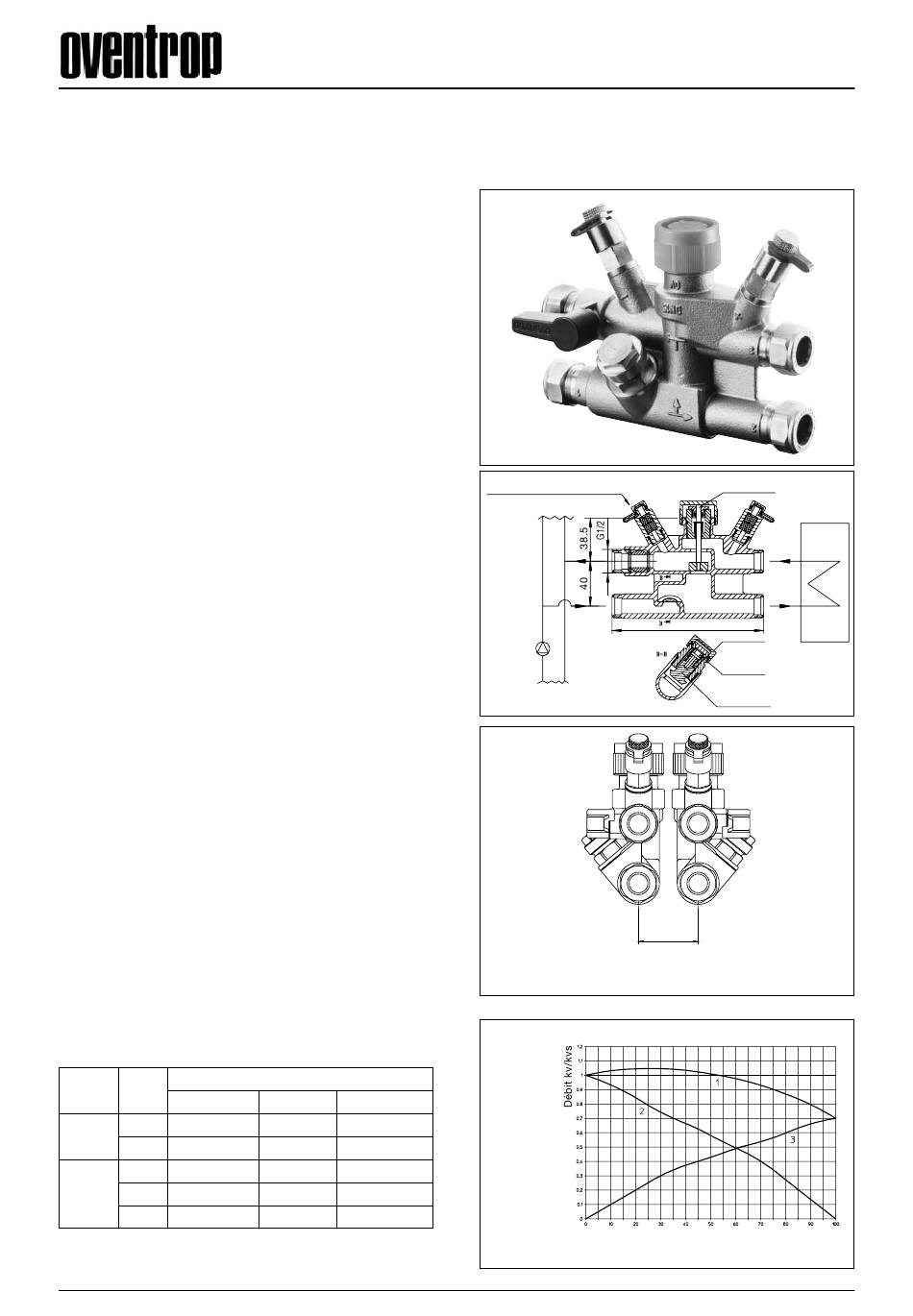

oventrop Cocon 4 Information Technique

Domaine d'application:

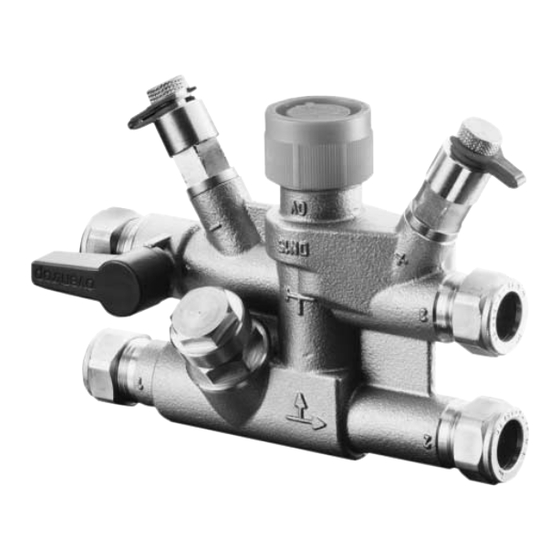

Robinet de réglage à quatre voies «Cocon 4» pour installation de
chauffage et de rafraîchissement (par. ex. installations de climati-
sation, modules de panneaux rafraîchissants et ventilo-convecteurs).
Température de service max.:
Température de service min.:
Pression de service max.:
Pression différentielle max.:
Fluide: eau, mélanges d'éthylèneglycol-eau ou de propylènegly-
col-eau (50% au max.), valeur ph de 6,5 à 10
Modèles:
Technique de mesure «classic», filetage mâle
serrage 15 mm:
Valeur kvs de l'orifice
Réf. Valeur kvs
de mesure intégré
114 80/81 51 0,45
114 80/81 52 1,05
114 80/81 53 1,85
114 80 . . – Modèle standard
114 81 . . – Modèle en parallèle
Fonctionnement:
Les robinets de réglage Oventrop «Cocon 4» servent à la régula-
tion de la température ambiante à l'aide de moteurs agissant sur
le débit dans le circuit secondaire (émetteurs) avec un débit
presque identique dans le circuit primaire (générateurs). La résis-
tance de l'émetteur monté sur le circuit secondaire est prise en
consideration de par le débit bypass qui est réduit à 70 %.
Le réglage des débits est effectué à l'aide du préréglage intégré,
caché, progressif, mémorisable. Le débit peut être lu directement
de l'appareil de mesure de débit «OV-DMC 2» raccordé aux prises
de pression. Le circuit secondaire peut être isolé et l'installation
peut être vidangée, remplie, purgée et rincée à l'aide d'un outil de
vidange et de remplissage (à commander séparément).
Corps en bronze, joints en EPDM ou PTFE, tête en laiton résis-
tant au dézingage, tige du robinet en acier inoxydable avec double
joint torique.
Installation/montage:
– Le sens de circulation du robinet doit correspondre à celui de la
flèche.
– Le robinet se monte dans n'importe quelle position (des moteurs
électriques ne doivent pas être montés en position verticale
vers le bas).
– Lors du montage ne pas utiliser de graisses ou huiles, ceux-ci
pouvant endommager les joints du robinet. Si nécessaire, des
impuretés ou résidus de graisse ou d'huile doivent être enlevés
de la tuyauterie par rinçage.
– Après le montage, procéder au test d'étanchéité de tous les
points de montage.
– Le circuit primaire et secondaire doivent être purgés à fond
avant la mise en service de l'installation.
Raccordement des tubes:
Utiliser des raccords à serrage «Ofix», jeux de douilles ou pièces
encastrées (pour l'utilisation de douilles à joint plat) convenables
de la gamme Oventrop.
Moteurs:
Moteur Tension
Tout ou rien
Electro-
24 V 1012486
thermique
230 V 1012485/87/89
24 V
Servo-
EIB
moteur
LON
2008 Oventrop
120 °C
-10 °C
10 bars
1 bar
1
⁄ " avec raccord à
2
Marquage
presse-étoupe
et capuchon
0,61 P1
1,06 P2
2,80 P3
Réglage
Trois points Proportionnel
1012951 (0-10 V)
1012701 1012700 (0-10V)
1156065/66
1157065
Robinet de réglage à quatre voies «Cocon 4»
Technique de mesure «classic»
Prise de pression
Technique de mesure «classic»
Circuit primaire
Modèle en parallèle
114 81 . .
Montage permettant un gain de place de robinets de réglage «Cocon 4» comme
modèle standard ou en parallèle (par ex. pour le régulation de 2 circuits pour
chauffer et rafraîchir)
Exemple de montage, encombrements:
Débit en fonction de la levée du robinet; Préréglage complètement ouvert
1 Circuit primaire, 2 Circuit secondaire, 3 Bypass
Diagramme 1
Information technique
Tige du robinet
4 3
1
2
135
Capuchon de
protection
Vis
creuse
Tige de
préréglage
Modèle standard
114 80 . .
* Ecartement le plus petit
40 *
Levée du robinet [%]
Circuit
secondaire
3.16-1
