JVC TH-A10 Manuel D'instructions
  1. Manuels
  2. Marques
  3. JVC Manuels
  4. Systèmes de cinéma maison
  5. TH-A10
  6. Manuel d'instructions
JVC TH-A10 Manuel D'instructions

JVC TH-A10 Manuel D'instructions

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

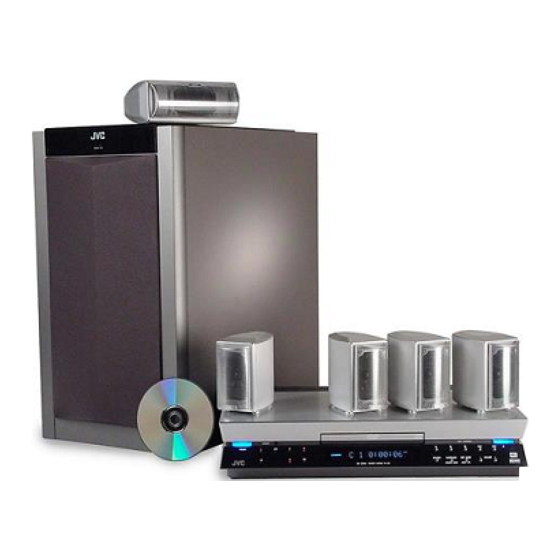

DVD DIGITAL THEATER SYSTEM
SISTEMA DE CINE DIGITAL DVD
TH-A10
Consisits of XV-THA10, SP-PWA10, SP-XCA10, and SP-XSA10.
Modéles XV-THA10, SP-PWA10, SP-XCA10, et SP-XSA10.
SP-PWA10
All manuals and user guides at all-guides.com
SP-XSA10
SP-XCA10
XV-THA10
INSTRUCTIONS
MANUEL D'INSTRUCTIONS
SP-XSA10
For Customer Use:
Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.
Model No.
Serial No.
LVT0459-001A
[ C ]
