E - UTILISATION

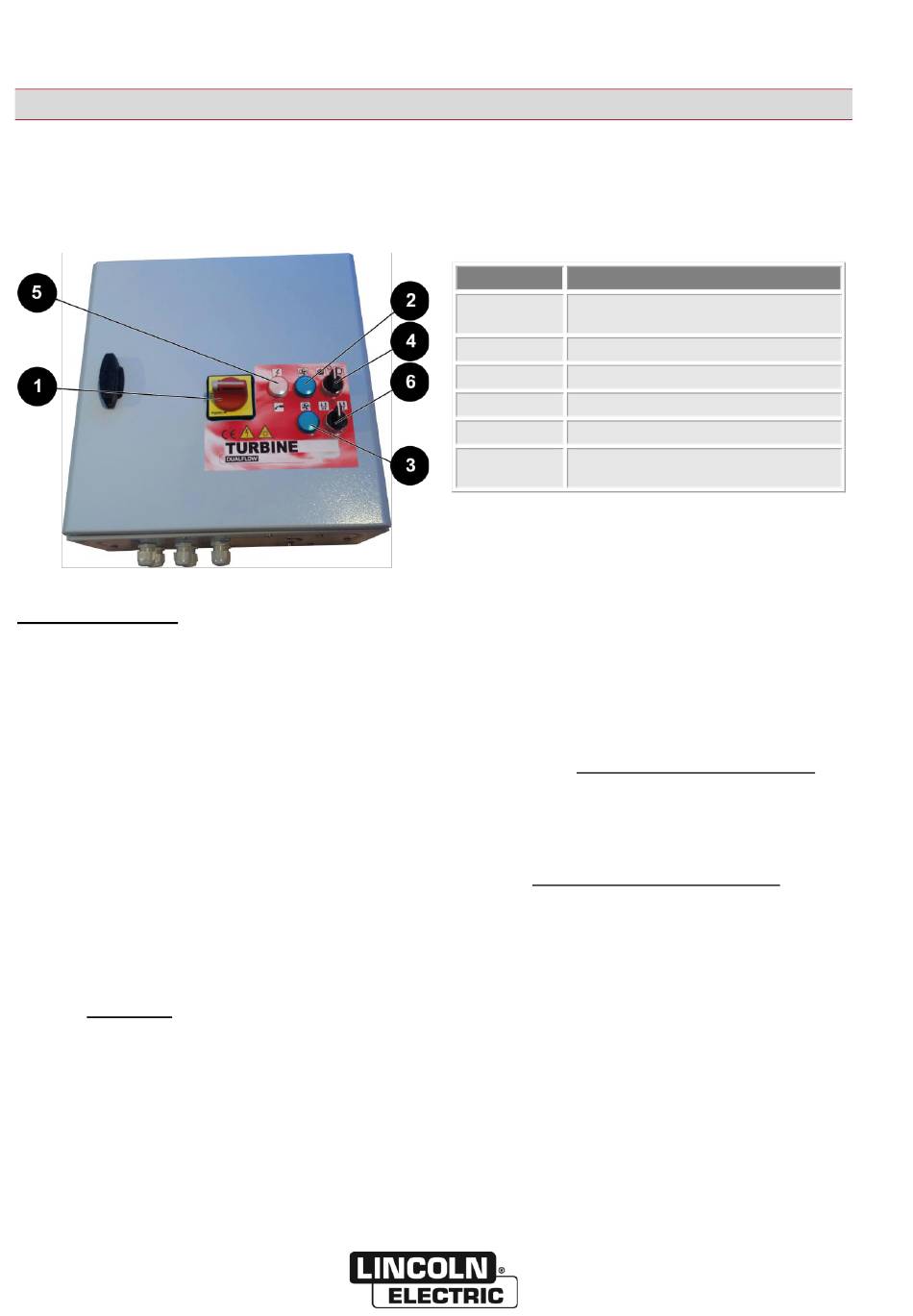

COFFRET DE COMMANDE

Interrupteur d'isolement cadenassable pour conformité CE.

La face avant comporte :
Ce coffret comporte:
- Interrupteur sectionneur cadenassable.
- Voyant blanc « sous tension » réseau.
Voyants verts de visualisation des niveaux d'aspiration, nominal et modulé.
-
Sélection « marche manuelle », « 0 », « marche automatique » de l'aspiration nominale de la torche.
-
En automatique la mise en service de la turbine s'effectue par un capteur de détection du courant de
soudage, ou par la fonction pré-gaz du générateur de soudage (contact NO). Cette commande qui peut
éventuellement être donnée par la fonction pré-gaz d'un générateur de soudage, permet d'avoir
l'aspiration au niveau de la torche de soudage dès l'amorçage de l'arc.
Sélection « marche 2 temps », « 0 », « marche 4 temps » de la modulation du débit d'aspiration.
-
Gestion des cycles par un automate programmable
-
Un variateur de fréquence permettant la modulation du débit d'aspiration (vitesse max / vitesse réduite) .
-
Remarque: même si à l'arrêt de l'arc, le débit d'aspiration était le débit modulé, au départ d'une nouvelle
soudure, le débit d'aspiration sera le nominal.
De cette façon, sans action volontaire du soudeur pour des cas de soudures spécifiques, son débit de
captage sera par défaut le nominal, débit lui garantissant un captage efficace le protégeant des fumées
de soudage.
-14
REPERE DESIGNATION
1 Interrupteur sectionneur général
cadenassable
2 Voyant Débit Maxi
3 Voyant Débit Modulé
4 Sélection Manuel, Arrêt, Auto
5 Voyant sous Tension
6 Sélection débit modulé
Mode 2 temps ou 4 temps
TURBINE ESSENTIAL TE35 DUAL FLOW
8695 8593 / B
