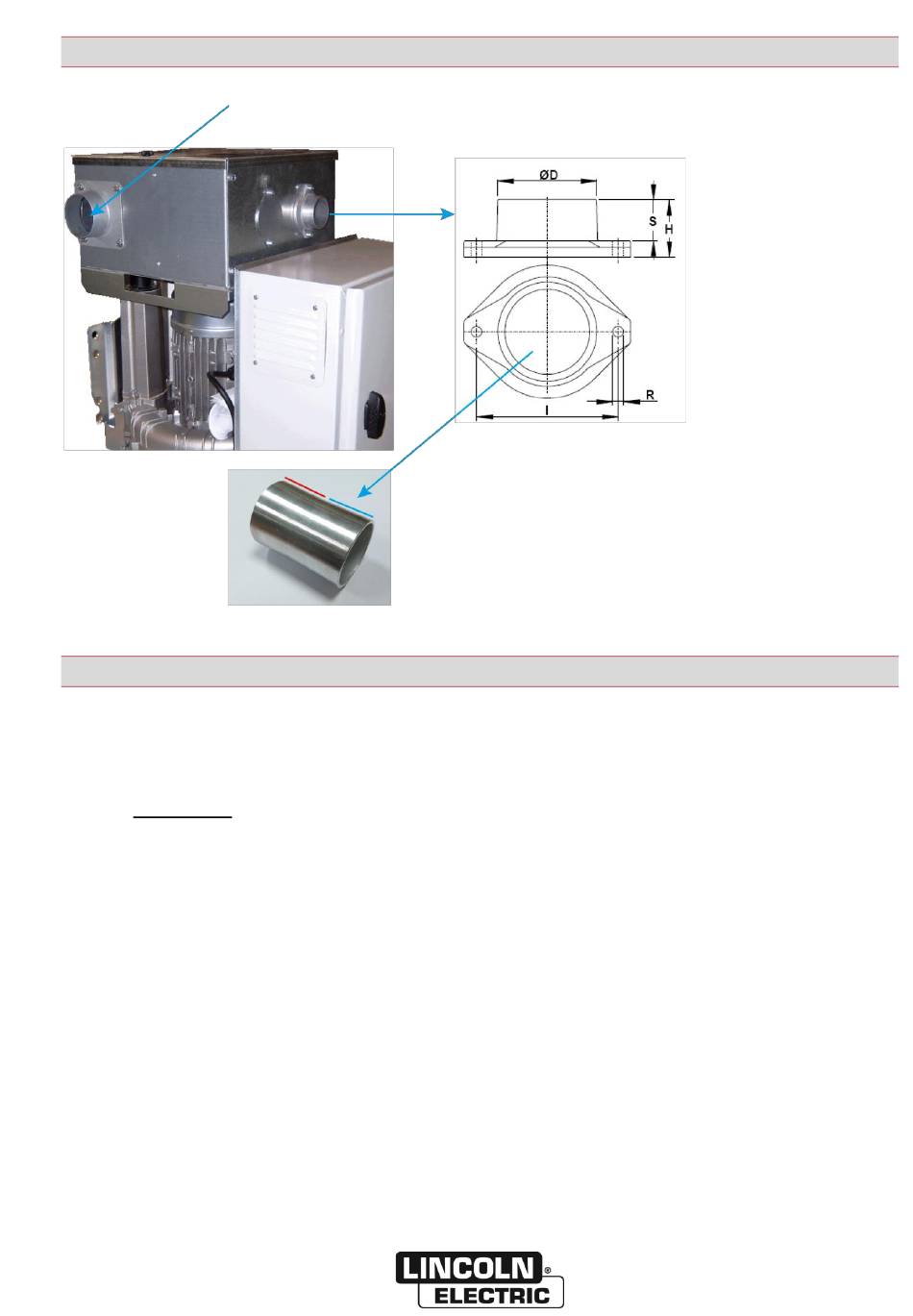

RACCORDEMENT DE L'ASPIRATION
Diamètre de raccordement pour flexible d'évacuation : 80 mm
BRANCHEMENT DE LA TORCHE DE SOUDAGE ASPIRANTE DUAL FLOW
-
Brancher la commande de la torche aspirantes Dual Flow à la prise jack 6.5mm située sous le coffret électrique
- Raccorder le flexible d'aspiration de diamètre 50mm entre le T de raccordement de la torche et l'entrée de la
turbine.
Remarques :
La torche ne doit jamais être utilisée sans l'aspiration, et sans le refroidissement liquide le cas échéant, sous peine
de destruction. En effet le système d'aspiration assure aussi le refroidissement de la torche.
TURBINE ESSENTIAL TE35 DUAL FLOW
Insérer l'adaptateur W000385618 pour flexible 50mm (du coté
bleu), par l'intéreur de la bride ; de façcon à ce que le coté évasé
(en rouge) vienne se bloquer dans le corps de la bride.
Ajouter au besoin une vis auto-taraudeuse dans la bride et
l'adaptateur.
Raccorder le flexeible d'aspiration diamètre 50mm à l'adapateur.
Brides flexible aspiration :
D ext. : 60 mm
D Int. : 50 mm
S : 25 mm
H : 35 mm
I : 85 mm
