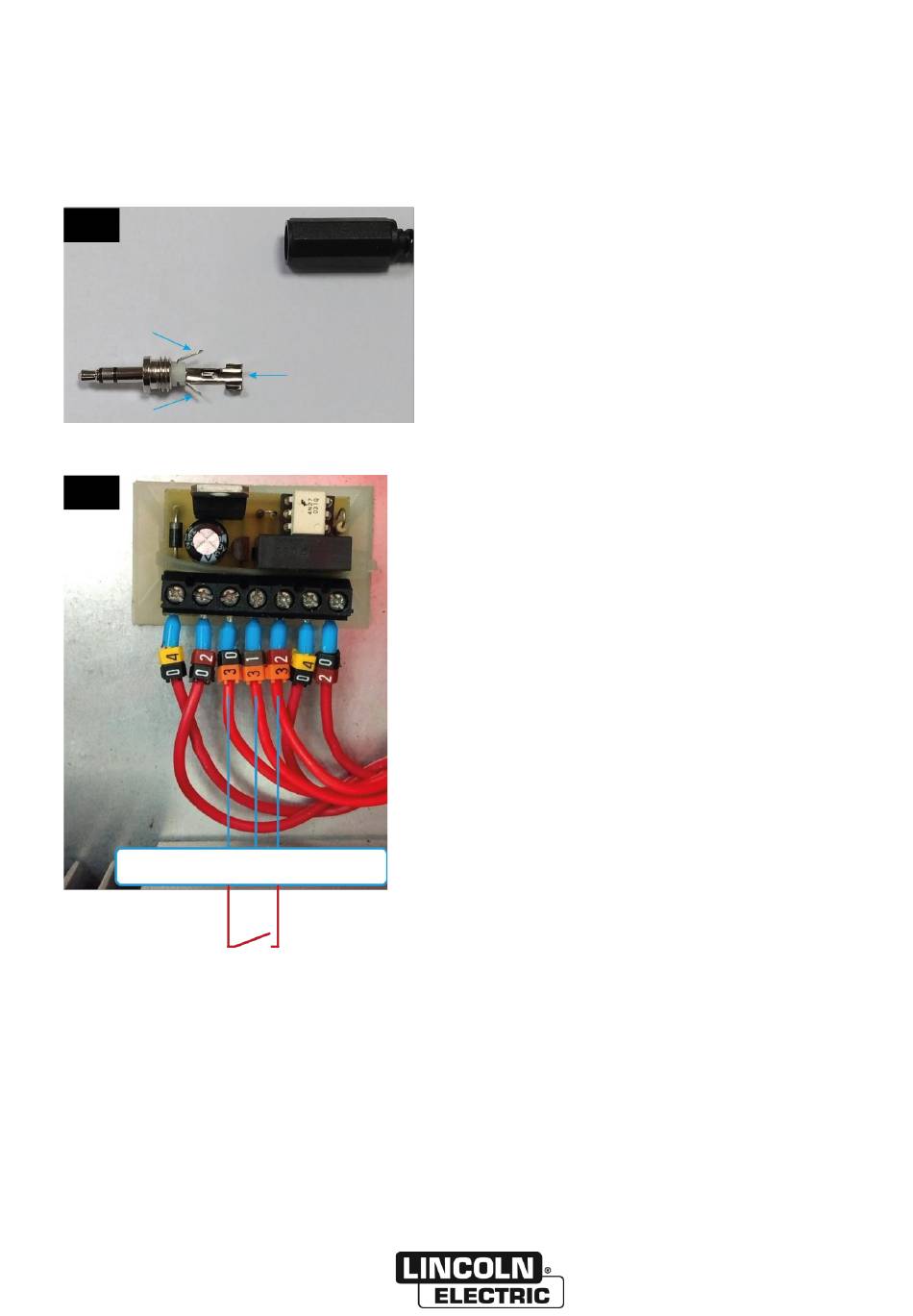

La pince de courant ou le capteur de courant inductif sont livrés non câblés.
Afin de les raccorder au coffret électrique de la turbine, vous devrez soit :
1) souder la fiche mâle jack 3.5mm au fils du capteur de courant,
2) câbler directement le capteur de courant au bornier de la carte RI dans le coffret électrique de la
turbine.
1)
1 en 30
3 en 32
2)
CAPTEUR INDUCTION
PINCE DE COURANT
TURBINE ESSENTIAL TE35 DUAL FLOW
Dévisser l'enveloppe de la prise jack
Passer le câble à travers l'enveloppe puis,
Souder les câbles de la pince de courant en 30 & 32
(Option)
Souder les câbles du capteur induction :
-
-
2 en 31
-
Décâbler les fils 30/31/32 provenant du raccord jack 3.5mm
Passer le câble du capteur dans l'armoire électrique via un
des presse-étoupe
Câbler les 2 câbles de la pince de courant en 30 & 32
(Option)
Câbler les câbles du capteur induction :
-
-
-
En 30, broche de gauche pour le câble repéré 1
En 31, broche du centre pour le câble repéré 2
En 32, broche de droite pour le câble repéré 3
En 30 pour le câble repéré 1
En 31 pour le câble repéré 2
En 32 pour le câble repéré 3
