L3
Ferme toujours
L4
Stand-by
L5
Démarrage
L6
Préclignotement
L7
« Fermeture » devient « Ouver-
ture partielle »
L8
Mode « Slave » (esclave)
Durant le fonctionnement normal de ROBUS, les LED L1....L8 sont allumées ou éteintes suivant l'état de la fonction à laquelle elles corres-
pondent, par exemple L1 est allumée si la « Fermeture automatique » est active.
7.3 - Programmation du premier niveau (fonctions ON-OFF)
Par défaut, les fonctions du premier niveau sont toutes placées sur « OFF » mais peuvent être modifiées à tout moment comme
indiqué dans le tableau 6. Faire attention durant la procédure car il ne faut pas que plus de 10  secondes s'écoulent entre la
pression d'une touche et l'autre : dans le cas contraire, la procédure se termine automatiquement et mémorise les modifications
effectuées jusqu'à ce moment-là.

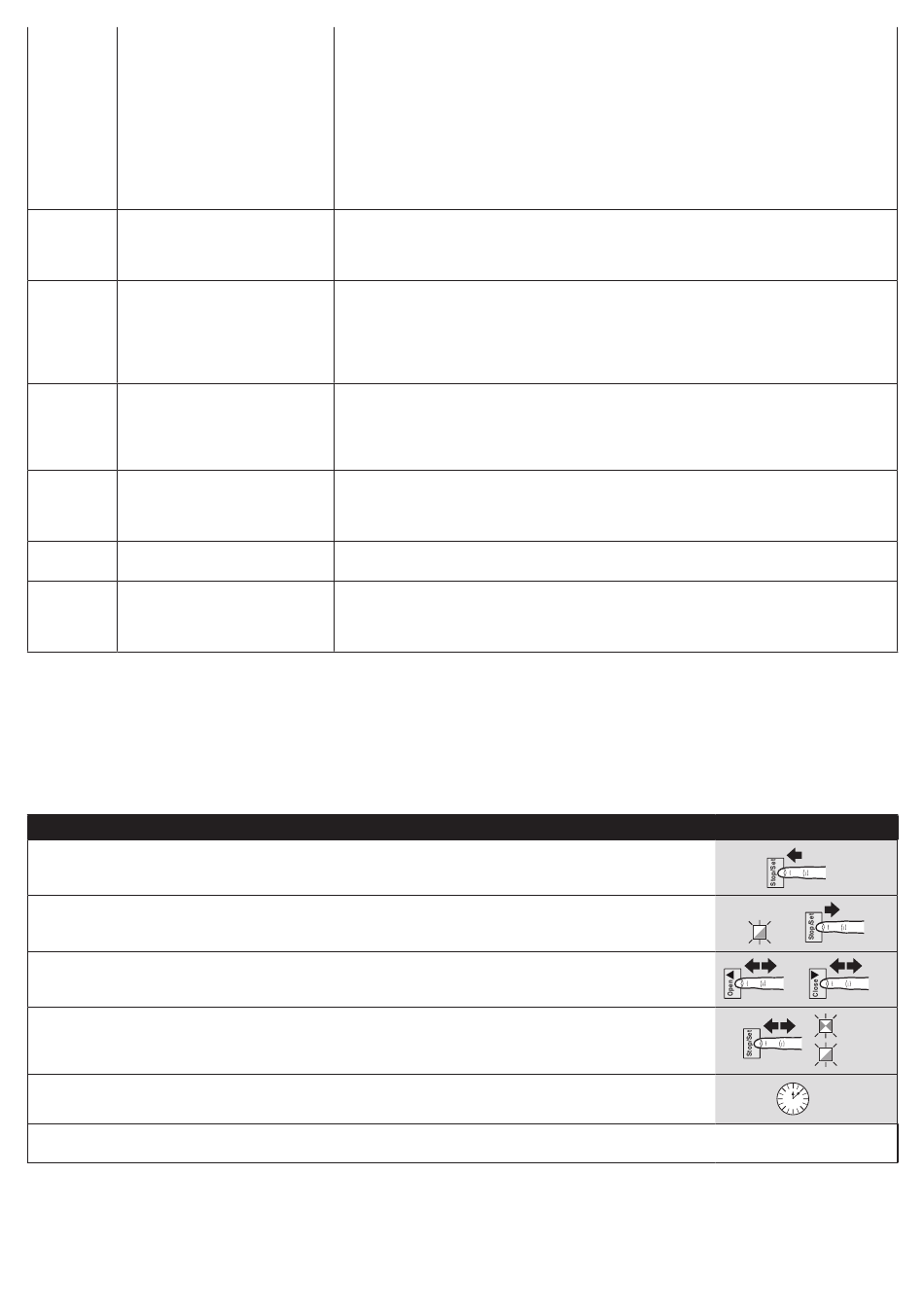

Tableau 6 - Pour modifier les fonctions ON-OFF
01.
Appuyer et maintenir enfoncée la touche [Stop/Set] pendant 3 s
02.
Relâcher la touche [Stop/Set] quand la LED L1 commence à clignoter
Appuyer et relâcher la touche [▲] ou [▼] pour déplacer le clignotement de la led sur la « led » désirée
03.
(L1...L8 - Tableau 5)
Appuyer et relâcher la touche [Stop/Set] pour modifier l'état de la fonction (clignotement bref = OFF;
04.
clignotement long = ON)
05.
Attendre 10 s pour sortir de la programmation pour cause de temps maximum écoulé
Remarque : les points 3 et 4 peuvent être répétés au cours de la même phase de programmation pour mettre d'autres fonctions en mode
ON ou OFF.
Si la « Fermeture automatique » n'est pas active : Le portail atteint toujours la position
d'ouverture totale (même si la libération de la photocellule a lieu avant). La libération de la
photocellule provoque une manœuvre de fermeture automatique au bout de 5 s
Avec la «  Fermeture automatique  » active  : la manœuvre d'ouverture s'arrête juste
après que les photocellules aient été libérées et 5 s plus tard la manœuvre de fermeture
automatique commence.
La fonction « Fermeture immédiate après passage devant photocellule » est toujours dé-
sactivée dans les manœuvres interrompues par une commande de Stop
Si la fonction « Fermeture immédiate après passage devant photocellule » n'est pas active,
le temps de pause sera celui qui est programmé ou bien il n'y aura pas de fermeture auto-
matique si la fonction n'est pas active
La fonction « Ferme toujours » intervient, en provoquant une fermeture, quand au retour de
l'alimentation la logique détecte que le portail est ouvert. Pour des questions de sécurité,
la manœuvre est précédée par 5 s de préclignotement. Si la fonction n'est pas active au
retour de l'alimentation, le portail restera arrêté
Cette fonction permet de réduire au maximum la consommation d'énergie, elle est utile
en particulier dans le fonctionnement avec batterie tampon. Si cette fonction est active, 1
minute après la fin de la manœuvre, la logique éteint la sortie BLUEBUS (et donc les dis-
positifs) et toutes les led sauf la led BLUEBUS qui clignotera plus lentement. Quand une
commande arrive, la logique rétablit le plein fonctionnement. Si la fonction n'est pas active,
il n'y aura pas de réduction des consommations
Avec l'activation de cette fonction, l'accélération progressive au début de chaque ma-
nœuvre est désactivée ; cela permet d'avoir la force de démarrage maximum et c'est utile
en cas de frictions statiques élevées, par exemple en cas de neige ou de givre qui bloquent
le portail. Si la fonction Démarrage n'est pas active, la manœuvre commence avec une
accélération progressive
Avec la fonction de préclignotement, une pause de 3 s est ajoutée entre l'allumage du cli-
gnotant et le début de la manœuvre pour avertir l'utilisateur de la situation de danger. Si la
fonction Préclignotement n'est pas active, l'allumage du clignotant coïncide avec le début
de la manœuvre
En activant cette fonction, l'entrée « CLOSE » active une manœuvre d'ouverture partielle
(voir la led L6 sur le tableau 7)
En activant cette fonction ROBUS devient «  Slave  » (esclave)  : il est possible, ainsi, de
synchroniser le fonctionnement de 2 moteurs sur des parties coulissantes opposées dans
lesquelles un moteur fonctionne comme Master (Maître) et un comme Slave (Esclave) ; pour
plus de détails, voir le paragraphe 8.3 « ROBUS en mode Slave »
Exemple
3s
L1
ou
OFF
ON
10s
Français – 15
