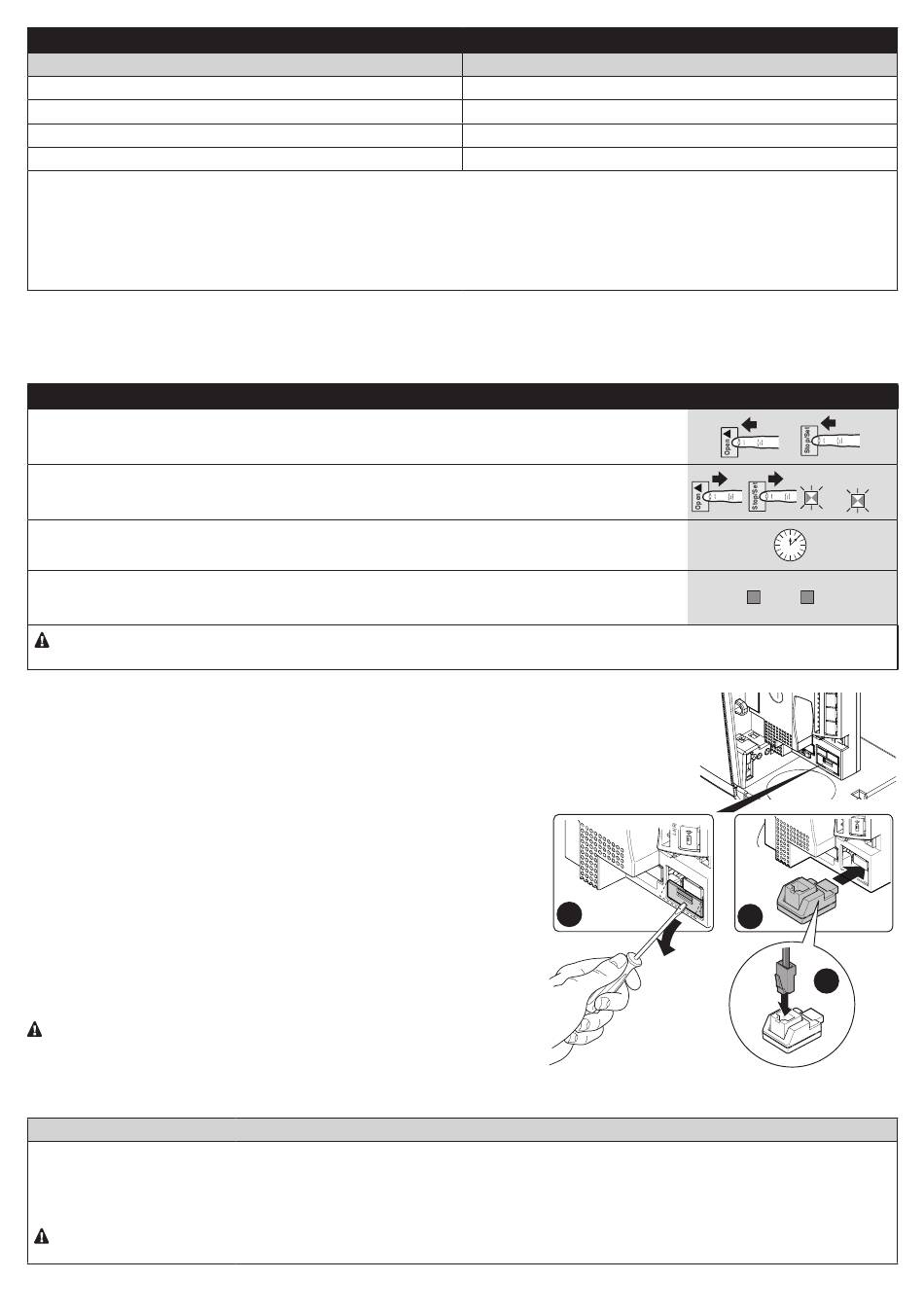

Tableau 11 - Programmations sur ROBUS Slave indépendantes de ROBUS Master
Fonctions premier niveau (fonctions ON-OFF)
Stand-by
Démarrage
Mode Slave
Sur le Slave, il est possible de connecter :
• un clignotant spécifique (Flash)
• un voyant portail ouvert (OGI)
• un bord sensible (Stop) spécifique
• un dispositif de commande (Sbs) spécifique qui commande l'ouverture totale seulement de la partie Slave
Sur le Slave, les entrées Open, Close et Aux_In ne sont pas utilisées.
8.4 - Reconnaissance d'autres dispositifs
Normalement, la procédure de reconnaissance des dispositifs connectés à BlueBUS et à l'entrée STOP est effectuée durant la phase d'installa-
tion ; toutefois, si des dispositifs sont ajoutés ou enlevés, il est possible de refaire la reconnaissance de la manière indiquée dans le tableau 12.
Tableau 12 - Pour la reconnaissance d'autres dispositifs
01.
Maintenir enfoncées les touches [▲] et [Stop/Set]
Relâcher les touches quand les led L1 et L2 commencent à clignoter très rapidement (au bout
02.
d'environ 3 s)
Attendre quelques secondes que la logique de commande termine la reconnaissance des
03.
dispositifs
Au terme de la phase de reconnaissance, les led L1 et L2 cessent de clignoter, la led STOP doit
04.
rester allumée tandis que les led L1...L8 s'allument selon l'état des fonctions ON-OFF qu'elles
représentent
Après avoir ajouté ou enlevé des dispositifs, il faut effectuer de nouveau l'essai de l'automatisme suivant les indications du paragraphe
« 6.1 Essai ».
8.5 - Connexion du programmateur Oview
Il est possible de connecter à la centrale de commande, le program-
mateur Oview par le biais de l'interface IBT4N moyennant un câble bus
à 4 fils électriques internes. Ce programmateur permet une program-
mation rapide et complète des fonctions, le réglage des paramètres, la
mise à niveau du firmware de la centrale de commande, le diagnostic
pour la détection d'éventuels dysfonctionnements et la maintenance
périodique.
Le programmateur Oview permet de travailler sur la centrale de com-
mande à une distance maximale d'environ 100 mètres. Si plusieurs
centrales de commande sont connectées entre elles dans un réseau
« BusT4 », il suffit de raccorder l'une de celles-ci au programmateur
Oview pour visualiser à l'écran de ce dernier toutes les centrales de
commande connectées sur le réseau (maximum 16 centrales de com-
mande).
Le programmateur Oview peut rester connecté à la centrale de com-
mande pendant le fonctionnement normal de l'automatisme, en per-
mettant ainsi à l'utilisateur d'envoyer les commandes via un menu
spécifique.
ATTENTION ! - Avant de connecter l'interface IBT4N, mettre
la centrale de commande hors tension.
8.6 - Fonctions particulières
Fonction « Ouvre toujours »
La fonction « Ouvre toujours » est une propriété de la logique de commande qui permet de commander toujours une manœuvre d'ouverture
quand la commande de « Pas à Pas » a une durée supérieure à 2 secondes ; c'est utile par exemple pour connecter à la borne Sbs le contact
d'une horloge de programmation pour maintenir le portail ouvert pendant une certaine plage horaire. Cette propriété est valable quelle que
soit la programmation de l'entrée Sbs à l'exclusion de la programmation comme « Fermeture », voir paramètre « Fonction Pas à Pas » dans
le tableau 7.
Si l'entrée STOP est utilisée pour connecter des dispositifs avec des fonctions de sécurité, seuls les dispositifs avec sortie à résistance
constante 8,2 kΩ garantissent une sécurité appropriée contre les pannes.
22 – Français
Fonctions second niveau (paramètres réglables)
Vitesse moteur
Sortie OGI
Force moteur
Liste erreurs
1
Exemple
et
L1
L2
L1
L2
2
3
