BEDIENUNGS- UND WARTUNGSANLEITUNG

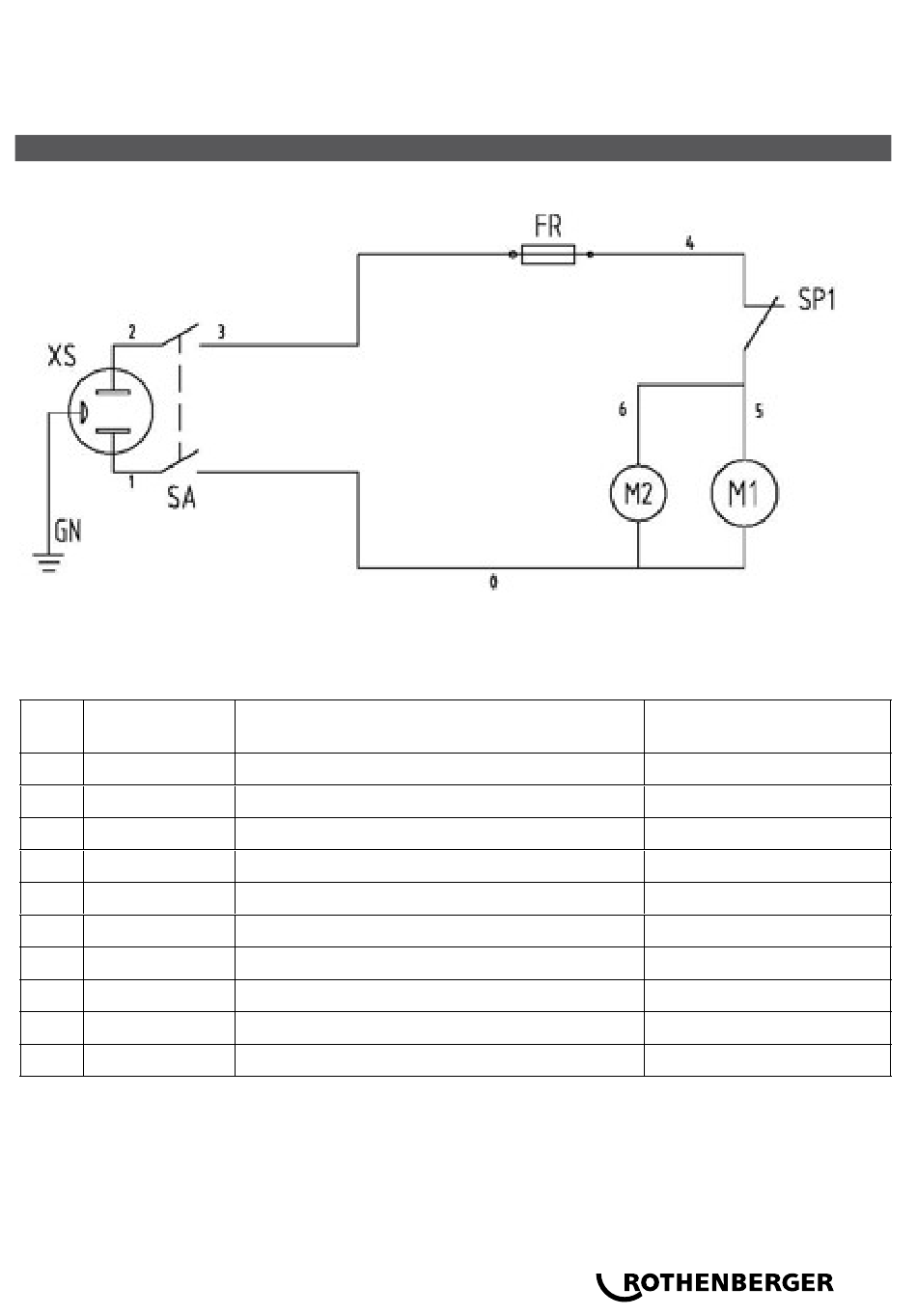

3. Schaltschema
Symbol in der
TEIL
Grafik
1 XS
2 SA
3 FR
4 M1
5 M2
6 SR
7 C1
8 C2
9 SP1
10 ST
All manuals and user guides at all-guides.com
BESCHREIBUNG
Steckdose
Wippschalter
Überlastschutz
Kompressormotor
Axialventilator
Zentrifugalschalter
Startkondensator
Betriebskondensator
Hochdruck-Schaltanlage
Motor-Thermoschutz
DEUTSCH
Anmerkungen
8
