INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO

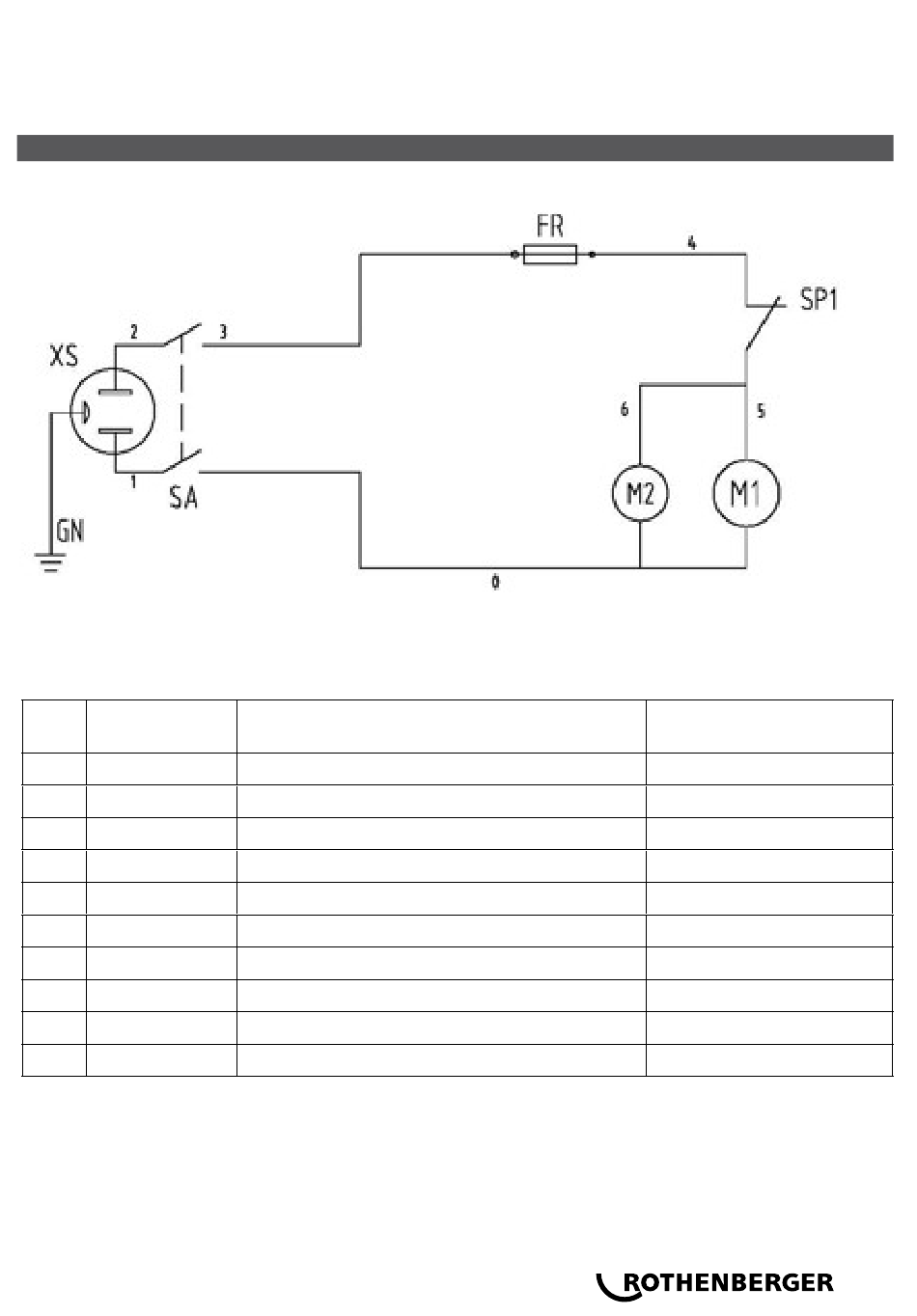

3. Esquema eléctrico
Códigos
ITEM
gráficos
1 XS
2 SA
3 FR
4 M1
5 M2
6 SR
7 C1
8 C2
9 SP1
10 ST
All manuals and user guides at all-guides.com
DESCRIÇÃO
Tomada de corrente
Interruptores basculantes
Dispositivo de protecção de sobrecarga
Motor do compressor
Ventoinha axial
Interruptor centrífugo
Condensador de arranque
Condensador permanente
Comutador de alta pressão
Protectores térmicos do motor
PORTUGUES
Observações
