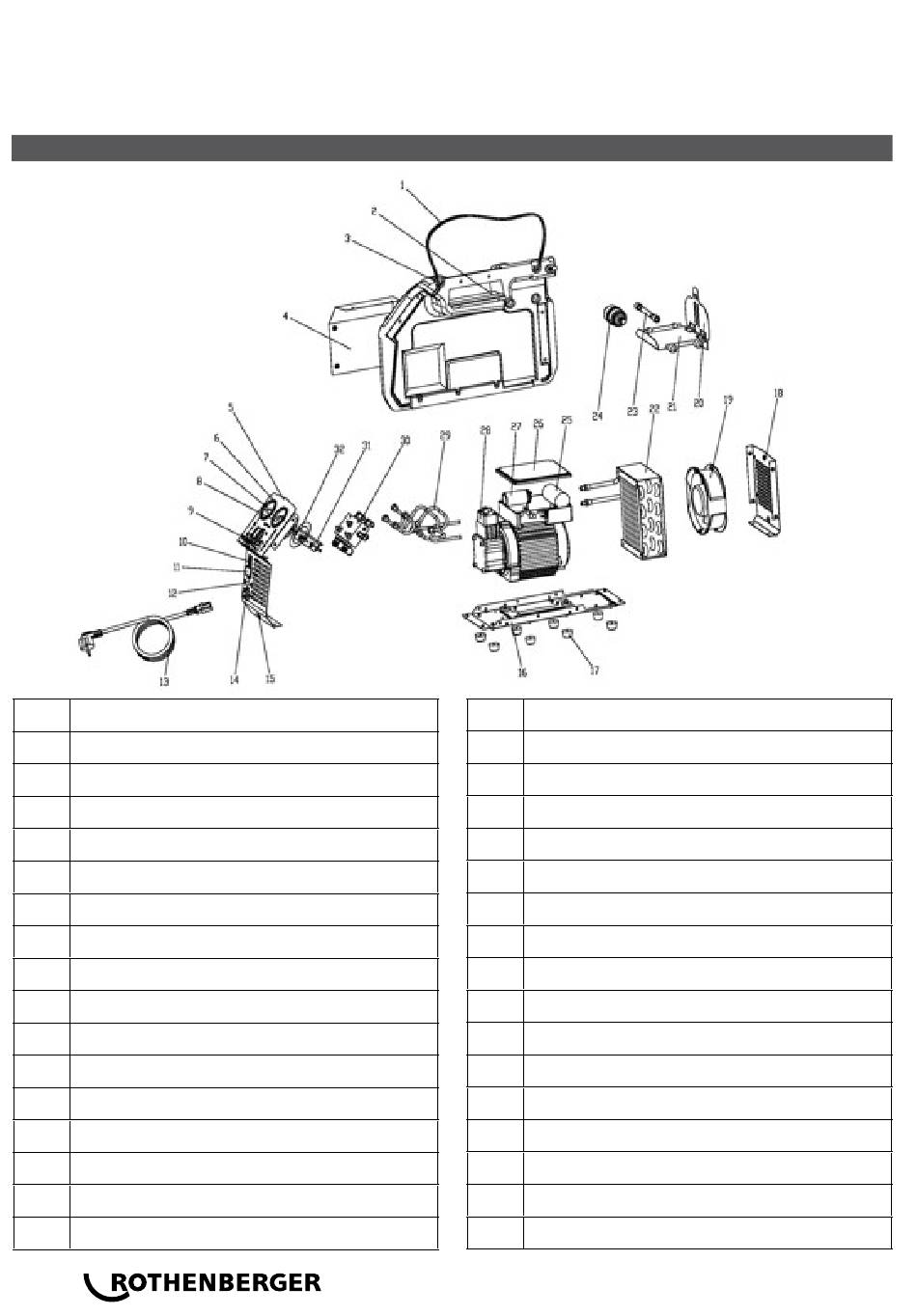

2. Explosionszeichnung und Stückliste
TEIL BESCHREIBUNG
1 RIEMEN
2 OBERE ABDECKUNG
3 STIFT
4 SEITLICHE ABDECKUNG
5 VORDERWAND
6 MANOMETERABDECKUNG
7 NIEDERDRUCK-MANOMETER
8 HOCHDRUCK-MANOMETER
9 DREHSCHALTER
10 KURZSCHLUSSAUTOMAT
11 NETZSCHALTER
12 DRUCKSCHALTER
13 NETZANSCHLUSSKABEL
14 STECKDOSE
15 GUMMISTOPFEN
16 GRUNDPLATTE
7
All manuals and user guides at all-guides.com
TEIL BESCHREIBUNG
17 GUMMIFUSS
18 RÜCKWAND
19 AXIALVENTILATOR
20 VORRATSTRICHTER-ABDECKUNG
21 VORRATSTRICHTER-KLAPPE
22 KONDENSATOR
23 SCHLAUCH 4"
24 FILTER
25 KONDENSATOR
26 SCHALTERABDECKUNG
27 KONDENSATOR
28 KOMPRESSOR
29 KUPFERSCHLAUCH-SET
30 REGELVENTIL
31 U-GEWÖLBTE ANKERPLATTE
32 MANOMETERDICHTUNG
