Endress+Hauser Levelflex FMP55 Manuel De Mise En Service page 83

Levelflex FMP55 FOUNDATION Fieldbus
Endress+Hauser
R
D
L
D
I
UP
LN
L
L
L
I

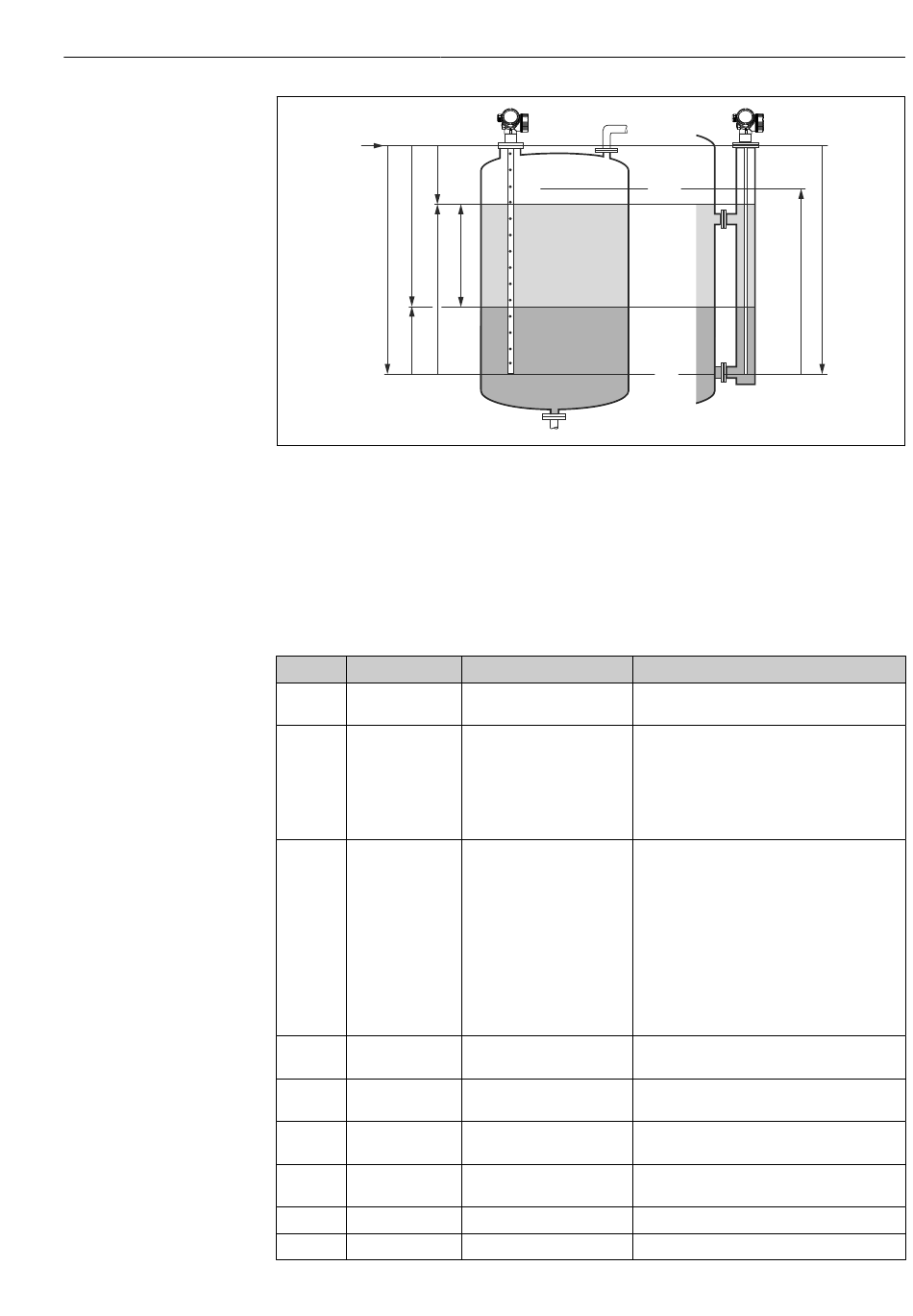

 25 Paramètres de configuration pour la mesure d' i nterface
R = Point de référence de la mesure
E = Étalonnage vide (= Distance du point
zéro)
F = Étalonnage plein (= Plage de mesure) D
LN = Longueur de sonde
UP = Épaisseur de la phase supérieure
Étape Bloc
1 SETUP (TRDSUP)
2 SETUP (TRDSUP)
3 SETUP (TRDSUP)
4 SETUP (TRDSUP)
5 SETUP (TRDSUP)
6 SETUP (TRDSUP)
7 SETUP (TRDSUP)
8 SETUP (TRDSUP)
9 SETUP (TRDSUP)
Mise en service (fonctionnement par blocs)
DK ( DC )
1 1
DK (DC )
2 2
D = Distance par rapport à l' i nterface (distance de la bride jusqu' à DC
I
L = Niveau interface
I
= Distance niveau total
L
L = Niveau total
L
Paramètre Action
Mode de fonctionnement Sélectionner 32940 : Interface avec capacitif.
(operating_mode)
Unité de longueur Sélectionner l' u nité de distance.
(distance_unit)
Options :
• 1010 : m
• 1013 : mm
• 1018 : in
• 1019 : ft
Type de cuve (tank_type) Sélectionner le type de cuve.
Options :
• 32816 : Bypass / tube de mesure
• 33288 : Métallique
• 33302 : Coaxial
• 33432 : Double câble
• 33433 : Double tige
• 33437 : Câble disque centrage métallique
• 33438 : Tige disque centrage métallique
• 33441 : Non métallique
• 33444 : Installation à l' e xtérieur
Diamètre du tube Indiquer le diamètre du bypass ou du tube de
1)
(tube_diameter) mesure.
Constante diélectrique Indiquer la constante diélectrique de la phase
(dc_value) supérieure.
Distance du point zéro Indiquer la distance vide E (distance entre le
(empty_calibration) point de référence R et le repère 0 %).
Plage de mesure Indiquer la distance pleine F (distance entre le
(full_calibration) repère 0 % et le repère 100 %).
Niveau (level) Affiche le niveau mesuré L.
Interface (interface) Affiche la hauteur de l' i nterface L
100%
E
F
0%
I
A0011177
)
2
.
83
