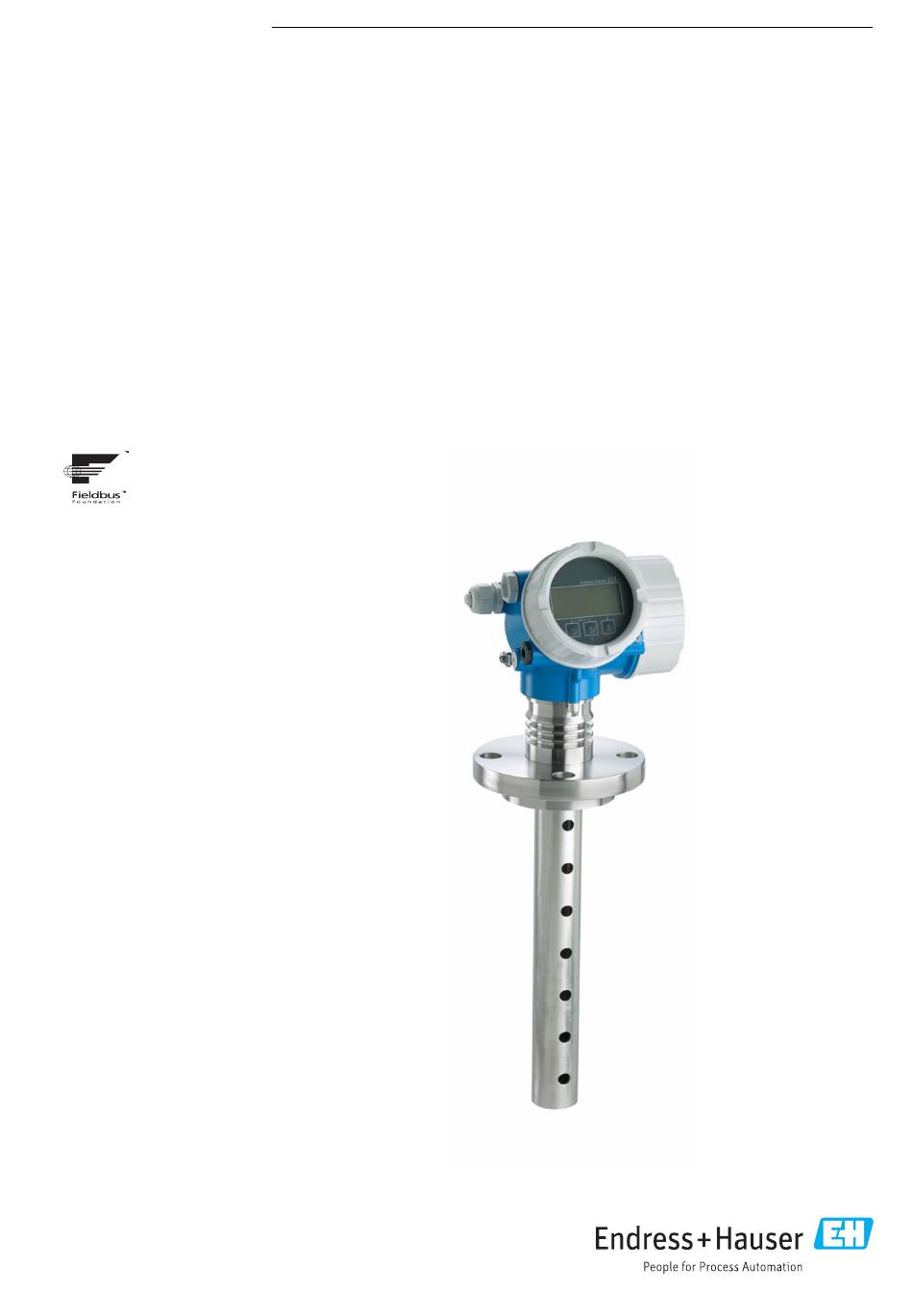

Page 1 Products Solutions Services BA01054F/14/FR/08.22-00 71605550 2022-12-13 01.01.zz (Software de l' a ppareil) Manuel de mise en service Levelflex FMP55 FOUNDATION Fieldbus Radar de niveau filoguidé...
Page 2 Levelflex FMP55 FOUNDATION Fieldbus Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Page 3 Levelflex FMP55 FOUNDATION Fieldbus Sommaire Sommaire 6.1.3 Remarques concernant la charge Informations importantes mécanique de la sonde ... concernant le document ... . . 6 6.1.4...
Page 4 Sommaire Levelflex FMP55 FOUNDATION Fieldbus 12.3 Mise à l' é chelle de la valeur mesurée dans l' A I Intégration dans un réseau Block ....... 81 FOUNDATION Fieldbus .
Page 5 Levelflex FMP55 FOUNDATION Fieldbus Sommaire Accessoires ..... . 107 16.1 Accessoires spécifiques à l' a ppareil ..107 16.1.1 Capot de protection climatique .
Page 6 Informations importantes concernant le document Levelflex FMP55 FOUNDATION Fieldbus Informations importantes concernant le document But du présent document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception et du stockage, au montage, au raccordement, à...
Page 7 Levelflex FMP55 FOUNDATION Fieldbus Informations importantes concernant le document Tournevis plat Tournevis Torx Clé à six pans Clé à fourche 1.2.4 Symboles pour certains types d'information et graphiques Autorisé Procédures, processus ou actions autorisés À préférer Procédures, processus ou actions à privilégier Interdit...
Page 8 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
Page 9 La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
Page 10 Informations importantes concernant le document Levelflex FMP55 FOUNDATION Fieldbus KALREZ®, VITON® Marques déposées par DuPont Performance Elastomers L.L.C., Wilmington, USA TEFLON® Marque déposée par la société E.I. DuPont de Nemours & Co., Wilmington, USA TRI-CLAMP® Marque déposée par Ladish & Co., Inc., Kenosha, USA...
Page 11 Clarification des cas limites : ‣ Pour les produits spéciaux et les produits de nettoyage, Endress+Hauser fournit volontiers une assistance pour vérifier la résistance à la corrosion des matériaux en contact avec le produit, mais n' a ccepte aucune garantie ou responsabilité.
Page 12 Consignes de sécurité fondamentales Levelflex FMP55 FOUNDATION Fieldbus Sécurité du travail Lors des travaux sur et avec l' a ppareil : ‣ Porter l' é quipement de protection exigé par les réglementations nationales en vigueur. Sécurité de fonctionnement Risque de blessure ! ‣...
Page 13 Levelflex FMP55 FOUNDATION Fieldbus Description du produit Description du produit Construction du produit 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Construction du Levelflex Boîtier de l' é lectronique Raccord process (ici à titre d' e xemple : bride) Sonde à câble Contrepoids de la sonde Sonde à...
Page 14 Description du produit Levelflex FMP55 FOUNDATION Fieldbus 3.1.2 Boîtier de l'électronique A0012422  2 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 15 • Le cas échéant (voir plaque signalétique) : Les Conseils de sécurité (XA) sont-ils disponibles ? Si l' u ne de ces conditions n' e st pas remplie, contacter Endress+Hauser. Identification du produit Les options suivantes sont disponibles pour l' i dentification de l' a ppareil de mesure : •...
Page 16 Réception des marchandises et identification des produits Levelflex FMP55 FOUNDATION Fieldbus 4.2.1 Plaque signalétique 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: A0010725  3 Plaque signalétique du Levelflex ;...
Page 17 Levelflex FMP55 FOUNDATION Fieldbus Stockage, transport Stockage, transport Température de stockage • Température de stockage autorisée : –40 … +80 °C (–40 … +176 °F) • Utiliser l' e mballage d' o rigine. Transport du produit jusqu'au point de mesure AVERTISSEMENT Le boîtier ou la tige peuvent être endommagés ou se casser.
Page 18 Stockage, transport Levelflex FMP55 FOUNDATION Fieldbus AVIS Sécurité de transport dans le FMP55 avec sonde coaxiale ‣ Dans le FMP55 avec sonde coaxiale, le tube coaxial n' e st pas fixé au boîtier de l' é lectronique. Pendant le transport, il est maintenu sur la bride de montage par deux serre-câbles.
Page 19 Position de montage appropriée A0011281  4 Position de montage du Levelflex FMP55 • Sondes à tige/à câble : montage dans un bypass/tube de mesure. • Les sondes coaxiales peuvent être montées à n' i mporte quelle distance de la paroi.
Page 20 Montage Levelflex FMP55 FOUNDATION Fieldbus 6.1.2 Montage dans des conditions confinées Montage avec sonde séparée La version d' a ppareil avec sonde séparée convient aux espaces de montage réduits. Dans ce cas, le boîtier de l' é lectronique est monté à un autre emplacement que la sonde.
Page 21 Levelflex FMP55 FOUNDATION Fieldbus Montage 6.1.3 Remarques concernant la charge mécanique de la sonde Capacité de charge de traction des câbles de sonde FMP55 Câble 4 mm (1/6") PFA>316 2 kN Capacité de charge latérale (résistance à la flexion) des sondes à tige FMP55 Tige 16 mm (0,63") PFA>316L...
Page 22 Montage Levelflex FMP55 FOUNDATION Fieldbus 6.1.5 Montage de brides plaquées Tenir compte des points suivants dans le cas de brides plaquées : • Utiliser le même nombre de vis de bride que de trous dans la bride. • Serrer les vis avec le couple de serrage requis (voir tableau).
Page 23 Levelflex FMP55 FOUNDATION Fieldbus Montage 6.1.6 Fixation de la sonde Fixation des sondes coaxiales Pour l' a grément WHG : un support est nécessaire pour des longueurs de sonde ≥ 3 m (10 ft). A0012608 Les sondes coaxiales peuvent être fixées en un point quelconque du tube de masse.
Page 24 Montage Levelflex FMP55 FOUNDATION Fieldbus 6.1.7 Situations de montage spéciales Bypass et tubes de mesure L' u tilisation de disques de centrage/étoiles/poids (disponibles comme accessoires) est recommandée dans les applications à bypass et tube de mesure. Étant donné que le signal de mesure pénètre dans de nombreux plastiques, le montage dans des bypass et des tubes de mesure en plastique peut aboutir à...
Page 25 Levelflex FMP55 FOUNDATION Fieldbus Montage • Les sondes ne doivent pas toucher la paroi de la conduite au sein de la gamme de mesure. Soutenir ou amarrer la sonde si nécessaire. Toutes les sondes à câble sont préparées pour l' a marrage dans des cuves (contrepoids tenseur avec orifice d' a ncrage).
Page 26 Montage Levelflex FMP55 FOUNDATION Fieldbus Cuves enterrées A0014142 Dans le cas de piquages à grand diamètre, utiliser une sonde coaxiale pour éviter les réflexions sur les parois du piquage. Cuves non métalliques Utiliser une sonde coaxiale en cas de montage dans des cuves non métalliques.
Page 27 Levelflex FMP55 FOUNDATION Fieldbus Montage Cuve avec isolation thermique Si les températures du process sont élevées, l' a ppareil doit être inclus dans l' i solation normale de la cuve (1) afin d' e mpêcher l' é chauffement de l' é lectronique par rayonnement ou convection thermique.
Page 28 Montage Levelflex FMP55 FOUNDATION Fieldbus Montage de l'appareil de mesure 6.2.1 Liste d'outils Ouv. de 6 mm 8 mm Pour les brides et autres raccords process : utiliser un outil de montage approprié 6.2.2 Montage de l'appareil Montage d'appareils avec une bride En cas d' u tilisation d' u n joint pour le montage de l' a ppareil, utiliser des vis métalliques non...
Page 29 Levelflex FMP55 FOUNDATION Fieldbus Montage • La sonde avec raccord process • Le boîtier de l' é lectronique • Le support pour le montage du boîtier de l' é lectronique sur un mur ou une colonne • Le câble de raccordement (dans la longueur commandée). Le câble est équipé d' u n connecteur droit et d' u n connecteur coudé...
Page 30 Montage Levelflex FMP55 FOUNDATION Fieldbus 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  7 Raccordement du câble de raccordement. Le câble peut être raccordé des manières suivantes :. Unité de mesure mm (in) Connecteur coudé...
Page 31 Levelflex FMP55 FOUNDATION Fieldbus Montage 6.2.5 Rotation de l'afficheur Ouverture du couvercle 3 mm A0021430 1. Desserrer la vis du crampon de sécurité du couvercle du compartiment de l' é lectronique à l' a ide d' u ne clé à six pans (3 mm) et tourner le crampon 90 ° dans le sens inverse des aiguilles d' u ne montre.
Page 32 Montage Levelflex FMP55 FOUNDATION Fieldbus Contrôle du montage  L' a ppareil est-il endommagé (contrôle visuel) ? L' a ppareil est-il conforme aux spécifications du point de mesure ? • Température de process • Pression de process • Gamme de température ambiante •...
Page 33 Levelflex FMP55 FOUNDATION Fieldbus Raccordement électrique Raccordement électrique Exigences relatives au raccordement 7.1.1 Affectation des bornes Affectation des bornes, 4 fils : 4 … 20 mA HART, 90 … 253 V A0036519  8 Affectation des bornes, 4 fils : 4 … 20 mA HART, 90 … 253 V Raccordement 4 …...
Page 34 Raccordement électrique Levelflex FMP55 FOUNDATION Fieldbus Affectation des bornes PROFIBUS PA / FOUNDATION Fieldbus A0036500  9 Affectation des bornes PROFIBUS PA / FOUNDATION Fieldbus Sans parafoudre intégré Avec parafoudre intégré Raccordement, PROFIBUS PA / FOUNDATION Fieldbus : bornes 1 et 2, sans parafoudre intégré...
Page 35 T +20 K. FOUNDATION Fieldbus Endress+Hauser recommande l' u tilisation d' u ne paire torsadée blindée. Pour plus d' i nformations sur les spécifications de câble, voir le manuel de mise en service BA00013S "FOUNDATION Fieldbus Overview", la Directive FOUNDATION Fieldbus et la norme IEC 61158-2 (MBP).
Page 36 Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...
Page 37 Levelflex FMP55 FOUNDATION Fieldbus Raccordement électrique Raccordement de l'appareil AVERTISSEMENT Risque d'explosion ! ‣ Respecter les normes nationales en vigueur. ‣ Respecter les spécifications des Conseils de sécurité (XA). ‣ N' u tiliser que les presse-étoupe spécifiés. ‣ Veiller à ce que l' a limentation électrique corresponde aux indications figurant sur la plaque signalétique.
Page 38 Raccordement électrique Levelflex FMP55 FOUNDATION Fieldbus 5. Raccorder le câble conformément à l' a ffectation des bornes.  A0034682 6. En cas d' u tilisation de câbles blindés : raccorder le blindage du câble à la borne de terre. 7.2.3 Bornes à...
Page 39 Levelflex FMP55 FOUNDATION Fieldbus Raccordement électrique  Les câbles montés sont-ils dotés d' u ne décharge de traction adéquate ? Tous les presse-étoupe sont-ils montés, bien serrés et étanches ?  La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ? ...
Page 40 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration Aperçu 8.1.1 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à 4 lignes d'affichage Rétroéclairage blanc ;...
Page 41 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration 8.1.2 Configuration via l'afficheur déporté FHX50 A0036314  16 Possibilités de configuration via FHX50 Afficheur SD03, touches optiques ; configuration possible via le verre du couvercle Afficheur SD02, touches ; le couvercle doit être ouvert pour la configuration 8.1.3...
Page 42 Linking Device FF-HSE/FF-H1 Alimentation de bus Barrière de sécurité Terminaison de bus Via interface service (CDI) A0039148 Ordinateur avec outil de configuration FieldCare/DeviceCare Commubox FXA291 Interface service (CDI) de l' a ppareil de mesure (= Endress+Hauser Common Data Interface) Endress+Hauser...
Page 43 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration Structure et principe de fonctionnement du menu de configuration 8.2.1 Structure du menu de configuration Menu Sous-menu / Signification paramètre Language Définit la langue de programmation de l' a fficheur local Mise en service Lance l' a ssistant interactif pour la mise en service guidée.
Page 44 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus Menu Sous-menu / Signification paramètre Communication Contient tous les paramètres pour la configuration de l' i nterface de communication numérique. Diagnostic Contient tous les paramètres pour la détection et à l' a nalyse des erreurs de fonctionnement.
Page 45 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur Opérateur et Maintenance ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
Page 46 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus d' a ffichage des valeurs mesurées, l' a ppareil verrouille automatiquement au bout de 60 s les paramètres protégés en écriture. • Si l' a ccès en écriture est activé via un code d' a ccès, il ne peut être de nouveau désactivé...
Page 47 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration Annuler la protection en écriture via le code d'accès Lorsque le symbole  apparaît sur l' a fficheur local, devant un paramètre, cela signifie que ce dernier est protégé en écriture par un code d' a ccès spécifique à l' a ppareil et que sa valeur n' e st actuellement pas modifiable via l' a fficheur local →...
Page 48 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus XXXXXXXXXXXXX WP SIM 3 mm A0021474 1. Desserrer le crampon de sécurité. 2. Dévisser le couvercle du compartiment de l' é lectronique. 3. Retirer le module d' a ffichage en effectuant un léger mouvement de rotation. Afin de faciliter l' a ccès au commutateur de verrouillage, fixer le module d' a ffichage sur le bord...
Page 49 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration 4. Mettre le commutateur de verrouillage (WP) du module électronique principal sur ON permet d' a ctiver la protection en écriture du hardware. Mettre le commutateur de verrouillage (WP) du module électronique principal sur OFF (réglage par défaut) permet de désactiver la protection en écriture du hardware.
Page 50 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à tout le menu de configuration sur site. Lorsque l' a ccès est verrouillé, il n' e st plus possible de naviguer au sein du menu de configuration ou de modifier les valeurs des différents paramètres.
Page 51 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration Module d'affichage et de configuration 8.3.1 Affichage User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  18 Format d' a ffichage sur le module d' a ffichage et de configuration Affichage de la valeur mesurée (1 valeur taille max.) 1.1 En-tête avec tag et symbole d' e rreur (en cas d' e rreur)
Page 52 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus Symboles d'affichage pour les sous-menus Symbole Signification Affich./Config. Apparaît : • Dans le menu principal à côté de la sélection "Affich./Config." A0018367 • Dans l' e n-tête à gauche dans le menu "Affich./Config."...
Page 53 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration Symboles de la valeur mesurée Symbole Signification Valeurs mesurées Niveau A0032892 Distance A0032893 Sortie courant A0032908 Courant mesuré A0032894 Tension aux bornes A0032895 Température de l'électronique ou du capteur A0032896 Voies de mesure...
Page 54 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus 8.3.2 Éléments de configuration Touche Signification Touche Moins Dans un menu, un sous-menu Dans une liste de sélection : déplace la barre de sélection vers le haut. A0018330 Dans l' é diteur alphanumérique Dans le masque de saisie : déplace la barre de sélection vers la gauche (en arrière).
Page 55 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration 8.3.3 Entrer des chiffres et du texte Éditeur numérique Éditeur de texte User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Éléments de configuration...
Page 56 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus Basculer • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection. A0013985 Permet de basculer sur la sélection des outils de correction.
Page 57 Levelflex FMP55 FOUNDATION Fieldbus Méthodes de configuration 3. Appuyer sur  pour confirmer la sélection.  Le menu sélectionné s' o uvre. Endress+Hauser...
Page 58 Méthodes de configuration Levelflex FMP55 FOUNDATION Fieldbus 8.3.5 Affichage de la courbe enveloppe sur le module d'affichage et de configuration Pour évaluer le signal de mesure, il est possible de visualiser la courbe enveloppe et la courbe de mapping - si une suppression des échos parasites a été enregistrée - sur le...
Page 59 Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Fichier de description de l'appareil (DD) Pour configurer un appareil et l' i ntégrer dans un réseau FF, il faut : • Un logiciel de configuration FF •...
Page 60 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus – EH_Levelflex_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF) DATA_TRANSFER_...
Page 61 Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Outre les blocs instanciés par défaut, précédemment mentionnés, les blocs suivants peuvent également être instanciés : • 5 Analog Input Blocks (AI) • 2 Discrete Input Blocks (DI) • 3 PID Blocks (PID) •...
Page 62 Niveau de bruit 33107 Epaisseur interface supérieure Tableaux des indices des paramètres Endress+Hauser Les tableaux suivants listent les paramètres appareil spécifiques au fabricant des Resource Blocks. Pour les paramètres FOUNDATION Fieldbus, voir la documentation BA062S "Guideline - FOUNDATION Fieldbus Function Blocks", disponible au téléchargement sur la page Internet www.endress.com...
Page 63 Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BL Description données (octets) stockage écriture output_unit_after_lineariza Unité après linéarisation ENUM16 Static →  155 tion level_linearized Niveau linéarisé FLOAT Dynamic →...
Page 64 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BLK Description données (octets) stockage écriture switch_output_function Affectation sortie état ENUM16 Static AUTO →  168 switch_status Etat de commutation ENUM16 Dynamic →...
Page 65 Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BLK Description données (octets) stockage écriture comparison_result Comparaison résultats ENUM16 Static AUTO →  181 decimal_places_menu Menu décimales ENUM16 Static AUTO →...
Page 66 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BLK Description données (octets) stockage écriture logging_interval Intervalle de mémorisation FLOAT Static AUTO →  198 display_filter_options Options filtre ENUM8 Static AUTO →...
Page 67 Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture calculated_dc_value Valeur constante diélectrique FLOAT Dynamic AUTO calculée dc_value_expert Constante diélectrique FLOAT Static distance_offset Offset distance...
Page 68 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture abs_echo_amp_val Amplitude écho absolue FLOAT Dynamic abs_eop_amp_val Amplitude EOP absolue FLOAT Dynamic absolute_interface_amplitude Amplitude interface absolue...
Page 69 9.6.8 Service Information Transducer Block Les paramètres du Service Information Transducer Block ne peuvent être configurés que par des techniciens de maintenance Endress+Hauser habilités. 9.6.9 Data Transfer Transducer Block Les paramètres du Data Transfer Transducer Block sont décrits dans le document GP01015F : "Levelflex FMP5x - Description des paramètres de l' a ppareil -...
Page 70 Intégration dans un réseau FOUNDATION Fieldbus Levelflex FMP55 FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture full_calibration_ro Plage de mesure FLOAT Static distance_unit_ro Unité de longueur ENUM16 Static operating_mode_ro Mode de fonctionnement 88...
Page 71 Levelflex FMP55 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de données Taille Classe de Accès en MODE_BLK (octets) stockage écriture present_probe_length_ee FLOAT Static AUTO reset_appl_para_chg_flags ENUM16 Static AUTO reset_dyn_persistent ENUM16 Static AUTO locking_status Etat verrouillage BIT_ENUM16...
Page 72 Mise en service au moyen de l' a ssistant de mise en service Levelflex FMP55 FOUNDATION Fieldbus Mise en service au moyen de l'assistant de mise en service Un assistant est disponible dans FieldCare et DeviceCare pour guider l' u tilisateur tout au long de la première mise en service.
Page 73 Levelflex FMP55 FOUNDATION Fieldbus Mise en service via le menu de configuration Mise en service via le menu de configuration 11.1 Contrôle de fonctionnement Avant la mise en service du point de mesure, s' a ssurer que les contrôles du montage et du raccordement ont été...
Page 74 Mise en service via le menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 11.3 Configuration de la mesure d'interface 100% DK (DC ) A0011177  22 Paramètres de configuration pour la mesure d' i nterface Longueur de sonde Point de référence de la mesure Distance interface (distance entre la bride et la phase inférieure)
Page 75 Levelflex FMP55 FOUNDATION Fieldbus Mise en service via le menu de configuration 11. Naviguer jusqu' à : Configuration → Distance  Affiche la distance D entre le point de référence R et le niveau L 12. Naviguer jusqu' à : Configuration → Distance interface ...
Page 76 Mise en service via le menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 11.4 Enregistrement de la courbe enveloppe de référence Une fois la mesure configurée, il est recommandé d' e nregistrer la courbe enveloppe actuelle comme courbe enveloppe de référence. Celle-ci peut être utilisée par la suite dans le cadre du diagnostic.
Page 77 Levelflex FMP55 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.5 Configuration de l'afficheur local 11.5.1 Réglage par défaut de l'afficheur local pour la mesure d'interface Paramètre Réglage par défaut pour les appareils avec Réglage par défaut pour les appareils...
Page 78 Mise en service via le menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 11.6 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente.
Page 79 Levelflex FMP55 FOUNDATION Fieldbus Mise en service via le menu de configuration 11.7 Protection des réglages contre un accès non autorisé Il existe deux manières de protéger les réglages contre un accès non autorisé : • Verrouillage via les paramètres (verrouillage software) •...
Page 80 Mise en service (fonctionnement par blocs) Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) 12.1 Contrôle de fonctionnement Avant la mise en service du point de mesure, s' a ssurer que les contrôles du montage et du raccordement ont été effectués : •...
Page 81 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) 12.2.4 Configuration des Analog Input Blocks L' a ppareil dispose de 2 Analog Input Blocks, qui peuvent être affectés au choix aux différentes grandeurs de process. Réglage par défaut Analog Input Block...
Page 82 Mise en service (fonctionnement par blocs) Levelflex FMP55 FOUNDATION Fieldbus XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338  24 Mise à l' é chelle de la valeur mesurée dans l' A I Block • En cas de sélection du mode Direct dans le paramètre L_TYPE, il n' e st pas possible de modifier les valeurs et les unités pour XD_SCALE et OUT_SCALE.
Page 83 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) 100% DK (DC ) A0011177  25 Paramètres de configuration pour la mesure d' i nterface R = Point de référence de la mesure = Distance par rapport à l' i nterface (distance de la bride jusqu' à DC E = Étalonnage vide (= Distance du point...
Page 84 Mise en service (fonctionnement par blocs) Levelflex FMP55 FOUNDATION Fieldbus Étape Bloc Paramètre Action SETUP (TRDSUP) Distance (filtered_dist_val) Affiche la distance D entre le point de référence R et le niveau L. SETUP (TRDSUP) Distance interface Affiche la distance D...
Page 85 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) 12.7 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente.
Page 86 Mise en service (fonctionnement par blocs) Levelflex FMP55 FOUNDATION Fieldbus 12.8 Configuration du comportement en cas d'événement suivant la spécification FOUNDATION Fieldbus FF912 L' a ppareil est conforme à la spécification FOUNDATION Fieldbus FF912. Entres autres choses, cela signifie que : •...
Page 87 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) 12.8.1 Groupes d'événements Les évènements de diagnostic sont répartis en 16 groupes en fonction de la source et la priorité. Une catégorie d'événements par défaut est affectée à chaque groupe en usine.
Page 88 Mise en service (fonctionnement par blocs) Levelflex FMP55 FOUNDATION Fieldbus Priorité Catégorie d'événements Source Événements dans ce groupe d'événement par défaut d'événement Priorité basse En dehors de la spécification Capteur Pas utilisé dans Levelflex Électronique Pas utilisé dans Levelflex Configuration...
Page 89 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) 12.8.2 Paramètres d'affectation Les catégories d' é vénements sont affectées aux groupes d' é vénements via quatre paramètres d' a ffectation. Ceux-ci se trouvent dans le RESOURCE (RB2) Block: • FD_FAIL_MAP : pour catégorie d' é vénements Défaut (F) •...
Page 90 Mise en service (fonctionnement par blocs) Levelflex FMP55 FOUNDATION Fieldbus Configuration incompatible. Ceux-ci doivent être rattachés à la catégorie Test fonction (C), et non plus Défaut (F). Dans la fenêtre de navigation de FieldCare, naviguer jusqu' à Expert → Communication → Field diagnostics → Alarm detection enable.
Page 91 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs)  27 Les colonnes "Fail Map" et "Check Map" après la modification Veiller à ce que le bit correspondant soit réglé dans au moins un des paramètres d' a ffectation pour chaque groupe d' é vénements. Sinon, aucune catégorie ne sera transmise avec l' é...
Page 92 Mise en service (fonctionnement par blocs) Levelflex FMP55 FOUNDATION Fieldbus 12.8.3 Zone configurable La catégorie d' é vénements peut être définie individuellement pour les événements suivants – quel que soit le groupe d' é vénements auquel ils sont affectés dans le réglage par défaut : •...
Page 93 Levelflex FMP55 FOUNDATION Fieldbus Mise en service (fonctionnement par blocs) Aller dans la colonne Offspec Map et cocher la case du bit correspondant (ici : Configurable Area Bit 1). Appuyer sur ENTER pour confirmer les saisies. Un passage à la catégorie d' e rreurs Dans distance de sécurité n' a aucune incidence sur une erreur déjà...
Page 94 Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.1 Suppression des défauts générale 13.1.1 Erreurs générales Erreur Cause possible Solution L' a ppareil ne réagit pas. Absence de tension. Appliquer la tension correcte. Les câbles de raccordement ne sont Vérifier les contacts des câbles et...
Page 95 Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.1.2 Erreurs de paramétrage Erreurs de paramétrage pour la mesure de niveau Problème Cause possible Action corrective La valeur mesurée est Si la distance mesurée (Configuration • Vérifier le paramètre Distance du incorrecte →...
Page 96 Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus 13.2 Informations de diagnostic sur l'afficheur local 13.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil de mesure sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
Page 97 Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts Événement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant des informations sur le défaut. En outre, le symbole d' é tat associé...
Page 98 Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus 13.2.2 Consultation des mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai...
Page 99 Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.3 Evénement de diagnostic dans l'outil de configuration Si un événement de diagnostic s' e st produit dans l' a ppareil, le signal d' é tat apparaît en haut à gauche dans la barre d' é tat de l' o util de configuration avec le symbole correspondant pour le comportement en cas d' é...
Page 100 Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus 3. Cliquez sur "Enregistrer sous..." pour enregistrer un PDF du protocole.  Le protocole contient les messages de diagnostic et les informations relatives aux mesures correctives. C : Via la fonction "Liste des événements / HistoROM étendu"...
Page 101 Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.6 Logbook des événements 13.6.1 Historique des événements Vous aurez un aperçu chronologique des messages d' é vénements apparus dans le sous- menu Liste événements Chemin de navigation Diagnostic → Journal d' é vénements → Liste événements Un maximum de 100 messages d' é...
Page 102 Diagnostic et suppression des défauts Levelflex FMP55 FOUNDATION Fieldbus Evénement Texte d'événement d'information I1091 Configuration modifiée I1092 Mémoire valeurs effacée I1110 Interrupteur protection écriture changé I1137 Electronique changée I1151 Reset historiques I1154 Reset tension bornes Min/Max I1155 Réinitialisation température électron.
Page 103 Levelflex FMP55 FOUNDATION Fieldbus Diagnostic et suppression des défauts 13.7 Historique du firmware Date Version Modifications Documentation (FMP55, FOUNDATION Fieldbus) Manuel de mise en service Description des Information technique firmware paramètres de l'appareil 04.2012 01.00.zz Software d' o rigine BA01054F/00/FR/01.12 GP01015F/00/FR/01.12...
Page 104 Maintenance Levelflex FMP55 FOUNDATION Fieldbus Maintenance Aucune maintenance particulière n' e st nécessaire. 14.1 Nettoyage extérieur Lors du nettoyage extérieur, veiller à toujours utiliser des produits de nettoyage qui n' a ttaquent pas la surface du boîtier et les joints.
Page 105 ‣ Les réparations doivent être effectuées conformément aux instructions. ‣ Seule l' é quipe du SAV Endress+Hauser est autorisée à modifier un appareil certifié et à le transformer en une autre version certifiée. 15.1.3 Remplacement des modules électroniques Après le remplacement des modules électroniques, il n' e st pas nécessaire de réétalonner...
Page 106 Réparation Levelflex FMP55 FOUNDATION Fieldbus 15.2 Pièces de rechange • Certains composants remplaçables de l' a ppareil de mesure sont identifiés au moyen d' u ne plaque signalétique des pièces de rechange. Celle-ci contient des informations sur les pièces de rechange.
Page 107 Levelflex FMP55 FOUNDATION Fieldbus Accessoires Accessoires 16.1 Accessoires spécifiques à l'appareil 16.1.1 Capot de protection climatique Le capot de protection climatique peut être commandé conjointement avec l' a ppareil via la structure de produit "Accessoire fourni". A0015466  30 Hauteur. Unité de mesure mm (in) 299 (11.8)
Page 108 Accessoires Levelflex FMP55 FOUNDATION Fieldbus 16.1.2 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  32 Support de montage pour le boîtier de l' é lectronique ; unité de mesure : mm (in)
Page 109 Levelflex FMP55 FOUNDATION Fieldbus Accessoires 16.1.3 Étoile de centrage Accessoires Description Étoile de centrage PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) convient pour FMP55 A0014577 Pour sonde 8 mm (0,3 in) Pour sondes 12 mm (0,47 in) et 16 mm (0,63 in) L' é...
Page 110 Accessoires Levelflex FMP55 FOUNDATION Fieldbus Accessoires Description Étoile de centrage PEEK, ⌀ 48 … 95 mm Ø4 (0.16) (1,9 … 3,7 in) convient pour FMP55 A0035182 L' é toile de centrage est adaptée aux sondes avec diamètre de câble de 4 mm (¹⁄₆ in) (sondes à...
Page 111 Levelflex FMP55 FOUNDATION Fieldbus Accessoires • Câble de raccordement : • Câble fourni avec l' a ppareil jusqu' à 30 m (98 ft) • Câble standard fourni par le client jusqu' à 60 m (196 ft) • Température ambiante :–40 … 80 °C (–40 … 176 °F) •...
Page 112 Accessoires Levelflex FMP55 FOUNDATION Fieldbus Caractéristiques techniques • Résistance par voie : 2 × 0,5 Ω max. • Tension continue de seuil : 400 … 700 V • Tension de choc de seuil : < 800 V • Capacité à 1 MHz : < 1,5 pF •...
Page 113 16.2 Accessoires spécifiques à la communication Commubox FXA291 Relie les appareils de terrain Endress+Hauser à une interface CDI (= Endress+Hauser Common Data Interface) et au port USB d' u n ordinateur de bureau ou portable Référence : 51516983 Pour plus de détails, voir l' I nformation technique TI00405C Field Xpert SFX350 Field Xpert SFX350 est un terminal portable pour la mise en service et la maintenance.
Page 114 Accessoires Levelflex FMP55 FOUNDATION Fieldbus Endress+Hauser...
Page 115 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Menu de configuration 17.1 Aperçu du menu de configuration (module d'affichage) Navigation  Menu de configuration Language  Configuration →  140 Mode de fonctionnement Unité de longueur Type de cuve Diamètre du tube Constante diélectrique...
Page 116 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus ‣ Analog inputs ‣ Analog input 1 … 5 →  140 →  140 Block tag Channel →  140 Process Value Filter Time →  141 ‣ Configuration étendue →  142 →...
Page 117 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Valeur maximale →  157 →  158 Diamètre Hauteur intermédiaire →  158 Mode tableau →  158 ‣ Editer table Niveau Valeur client Activer tableau →  160 ‣ Réglages de sécurité...
Page 118 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Seuil de déclenchement →  171 Temporisation au déclenchement →  172 →  172 Mode défaut Etat de commutation →  172 Signal sortie inversé →  172 ‣ Affichage →  174 →...
Page 119 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Gestion données →  180 →  181 Comparaison résultats ‣ Administration →  183 ‣ Définir code d'accès →  185 Définir code d' a ccès →  185 Confirmer le code d' a ccès →...
Page 120 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus ‣ Valeur mesurée →  192 Distance →  133 →  157 Niveau linéarisé Distance interface →  135 Interface linéarisée →  157 Epaisseur couche supérieure →  193 →  194 Tension aux bornes 1 ‣...
Page 121 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Etat de commutation →  204 →  204 Simulation alarme appareil ‣ Test appareil →  205 Démarrage test appareil →  205 Résultat test appareil →  205 Dernier test →  205 Signal de niveau →...
Page 122 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.2 Aperçu du menu de configuration (outil de configuration) Navigation  Menu de configuration  Configuration →  140 Mode de fonctionnement Unité de longueur Type de cuve Diamètre du tube Groupe de produit Distance du point zéro...
Page 123 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Channel →  140 →  141 Process Value Filter Time ‣ Configuration étendue →  142 État verrouillage →  142 Droits d' a ccès via logiciel →  142 Entrer code d' a ccès →...
Page 124 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Diamètre →  158 Hauteur intermédiaire →  158 →  158 Mode tableau Numéro tableau →  159 Niveau →  160 Niveau →  160 →  160 Valeur client Activer tableau →...
Page 125 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Temporisation au déclenchement →  172 →  172 Mode défaut Etat de commutation →  172 Signal sortie inversé →  172 ‣ Affichage →  174 Language →  174 Format d' a ffichage →...
Page 126 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus État sauvegarde →  181 Comparaison résultats →  181 ‣ →  183 Administration Définir code d' a ccès Reset appareil →  183  Diagnostic →  186 →  186...
Page 127 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Distance interface →  135 →  157 Interface linéarisée Epaisseur couche supérieure →  193 Tension aux bornes 1 →  194 ‣ Analog inputs ‣ Analog input 1 … 5 →  194 Block tag →...
Page 128 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Dernier test →  205 Signal de niveau →  206 →  206 Signal de couplage Signal interface →  206 ‣ Heartbeat →  207 Endress+Hauser...
Page 129 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.3 Menu "Configuration" • : indique comment accéder au paramètre à l' a ide du module d' a ffichage et de configuration • : indique comment accéder au paramètre à l' a ide d' o utils de configuration (p. ex.
Page 130 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Description Sélectionner le type de cuve. Sélection • Métallique • Bypass / tube de mesure • Non métallique • Installation à l' e xtérieur • Coaxial Réglage usine En fonction de la sonde Information •...
Page 131 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Via le paramètre Groupe de produit, le paramètre Propriété produit est préréglé de la façon suivante : Groupe de produit Propriété produit Autre Inconnu Aqueux (CD >= 4) CD 4 ... 7 Le paramètre Propriété produit peut être modifié ultérieurement. Le paramètre Groupe de produit conserve toutefois sa valeur.
Page 132 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Entrée En fonction de la sonde Réglage usine En fonction de la sonde Information supplémentaire 100% 100% A0013188  34 Plage de mesure (F) pour la mesure d' i nterface Pour la mesure d' i nterface, le paramètre Plage de mesure s' a pplique aussi bien à la hauteur d' i nterface qu' a u niveau total.
Page 133 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Distance Navigation  Configuration → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) au niveau. Information supplémentaire A0013199  36 Distance pour la mesure d' i nterface L' u nité...
Page 134 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Constante diélectrique  Navigation  Configuration → Const. diélectr. Prérequis L' a ppareil dispose du pack application "Mesure d' i nterface" Description Indiquer la constante diélectrique relative ε de la phase supérieure (DC Entrée...
Page 135 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information supplémentaire A0013197 L' u nité est définie dans le paramètre Unité du niveau (→  146). Distance interface Navigation  Configuration → Dist. interface Prérequis Mode de fonctionnement (→  129) = Interface ou Interface avec capacitif Description Indique la distance mesurée D...
Page 136 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Confirmation distance  Navigation  Configuration → Confirm.distance Description Indique si la distance mesurée correspond à la distance réelle. A l' a ide de l' e ntrée, l' a ppareil détermine la zone de suppression.
Page 137 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration • Distance trop grande A sélectionner lorsque la distance affichée est plus grande que la distance réelle. L' a ppareil corrige l' é valuation du signal et retourne au paramètre Confirmation distance. La distance est recalculée et affichée. La comparaison doit être répétée de façon itérative jusqu' à...
Page 138 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information Ce paramètre définit la distance jusqu' à laquelle la nouvelle suppression doit être supplémentaire enregistrée. La distance est mesurée à partir du point de référence, c' e st-à-dire à partir du bord inférieur de la bride de montage ou du raccord fileté.
Page 139 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.3.1 Assistant "Suppression" L' a ssistant Suppression n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la suppression se trouvent directement dans le menu Configuration...
Page 140 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.3.2 Sous-menu "Analog input 1 … 5" Il y a un sous-menu Analog inputs pour chaque bloc AI de l' a ppareil. La transmission de la valeur mesurée sur le bus est configurée dans le bloc AI.
Page 141 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Process Value Filter Time Navigation  Configuration → Analog inputs → Analog input 1 … 7 → PV Filter Time Description Utiliser cette fonction pour entrer la spécification de temps du filtre pour le filtrage de la valeur d' e ntrée non convertie (PV).
Page 142 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.3.3 Sous-menu "Configuration étendue" Navigation  Configuration → Config. étendue État verrouillage Navigation  Configuration → Config. étendue → État verrouill. Description Indique la protection en écriture actuellement active ayant la priorité la plus élevée.
Page 143 é dition pour revenir au mode d' a ffichage des valeurs mesurées, l' a ppareil verrouille automatiquement les paramètres protégés en écriture au bout de 60 s supplémentaires. En cas de perte du code d' a ccès, contacter Endress+Hauser. Endress+Hauser...
Page 144 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Interface" Navigation  Configuration → Config. étendue → Interface Propriété process  Navigation  Configuration → Config. étendue → Interface → Propriét.process Description Entrer la vitesse de variation typique de l' i nterface.
Page 145 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Spécial: CD automatique • Condition : La capacité spécifique (pF/m) est connue • Evaluation du signal : Tant qu' i l y a une interface nette, le niveau total et la hauteur d' i nterface sont déterminés par le radar filoguidé.
Page 146 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information Pour les coefficients diélectriques (valeurs CD) de nombreux milieux couramment supplémentaire utilisés dans l' i ndustrie, se référer à : • Coefficient diélectrique (valeur CD) – Compendium CP01076F • L' a pp "Valeurs CD" d' E ndress+Hauser (disponible pour Android et iOS) Le réglage par défaut, ε...
Page 147 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration A0013220 Suppression des échos parasites à l' e xtrémité supérieure de la sonde Suppression du niveau total en cas de bypass immergé UB Distance de blocage supérieure Correction du niveau  Navigation  Configuration → Config. étendue → Interface → Correcti. niveau Description Entrer la correction du niveau (si nécessaire).
Page 148 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information supplémentaire A0013313 UP Epaisseur d' i nterface (= épaisseur du produit supérieur) L' é paisseur d' i nterface mesurée est affichée avec ce paramètre sur l' a fficheur local. En comparant les deux épaisseurs d' i nterface, l' a ppareil peut corriger automatiquement le coefficient diélectrique du produit supérieur.
Page 149 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Utiliser valeur cste diélectr. calculée  Navigation  Configuration → Config. étendue → Interface → Uti.val.CDcal Description Indique si le coefficient diélectrique calculé doit être utilisé. Sélection • Enregistrer et quitter • Annuler et quitter...
Page 150 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Assistant "Calcul automatique constante diélectr." L' a ssistant Calcul automatique constante diélectr. n' e st disponible que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour le calcul automatique du CD se trouvent...
Page 151 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sous-menu "Linéarisation" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  37 Linéarisation : conversion du niveau et, si applicable, de l' i nterface en volume ou en poids ; la conversion dépend de la forme de la cuve...
Page 152 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Structure du sous-menu sur l' a fficheur local Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation Unité après linéarisation Texte libre Valeur maximale Diamètre Hauteur intermédiaire Mode tableau ‣...
Page 153 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Structure du sous-menu dans l' o util de configuration (p. ex. FieldCare) Navigation  Configuration → Config. étendue → Linéarisation ‣ Linéarisation Type de linéarisation Unité après linéarisation Texte libre Niveau linéarisé Interface linéarisée Valeur maximale Diamètre...
Page 154 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Description des paramètres Navigation  Configuration → Config. étendue → Linéarisation Type de linéarisation  Navigation  Configuration → Config. étendue → Linéarisation → Type linéaris. Description Sélectionner le type de linéarisation. Sélection •...
Page 155 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Signification des options • Aucune Le niveau est indiqué dans l' u nité de niveau sans conversion (linéarisation) préalable. • Linéaire La valeur de sortie (volume/poids) est proportionnelle au niveau L. Ceci est valable, par exemple, pour des cuves et silos cylindriques verticaux.
Page 156 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Description Sélectionner l' u nité pour la valeur linéarisée. Sélection Sélection/entrée (uint16) • 1095 = [tonne courte] • 1094 = [lb] • 1088 = [kg] • 1092 = [tonne] • 1048 = [US Gal.] •...
Page 157 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Description Entrer la marque de l' u nité. Entrée Jusqu' à 32 caractères alphanumériques (lettres, chiffres, caractères spéciaux) Niveau linéarisé Navigation  Configuration → Config. étendue → Linéarisation → Niveau linéarisé Description Indique le niveau linéarisé.
Page 158 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Diamètre  Navigation  Configuration → Config. étendue → Linéarisation → Diamètre Prérequis Le Type de linéarisation (→  154) prend l' u ne des valeurs suivantes : • Cylindre horizontal • Cuve sphérique Entrée...
Page 159 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sélection • Manuel • Semi-automatique • Effacer tableau • Trier tableau Information Signification des options supplémentaire • Manuel Le niveau et la valeur linéarisée correspondante sont entrés manuellement pour chaque point du tableau.
Page 160 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Entrée 1 … 32 Niveau (Manuel)  Navigation  Configuration → Config. étendue → Linéarisation → Niveau Prérequis • Type de linéarisation (→  154) = Tableau • Mode tableau (→  158) = Manuel Description Indiquer le niveau du point du tableau (valeur avant linéarisation).
Page 161 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Désactiver Aucune linéarisation n' e st calculée. Si Type de linéarisation (→  154) = Tableau, l' a ppareil délivre le message d' e rreur F435. • Activer La valeur mesurée est linéarisée selon le tableau entré.
Page 162 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Réglages de sécurité" Navigation  Configuration → Config. étendue → Régla.sécurité Sortie perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Sort.perte écho Description Signal de sortie en cas de perte de l' é cho.
Page 163 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Rampe perte écho  Navigation  Configuration → Config. étendue → Régla.sécurité → Rampe perte écho Prérequis Sortie perte écho (→  162) = Rampe perte écho Description Pente de la rampe en cas de perte de l' é cho Entrée...
Page 164 Si l' u ne de ces conditions n' e st pas remplie, les signaux dans la distance de blocage seront toujours ignorés. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. A0013219  39...
Page 165 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sous-menu "Réglages sonde" Le sous-menu Réglages sonde permet de s' a ssurer que l' a ppareil affecte correctement le signal de l' e xtrémité de la sonde dans la courbe enveloppe. L' a ffectation est correcte si la longueur de sonde affichée par l' a ppareil correspond à...
Page 166 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Confirmation longueur de sonde  Navigation  Configuration → Config. étendue → Réglages sonde → Conf.long. sonde Description Indique si la valeur affichée dans la paramètre Longueur de sonde actuelle →  165 correspond à...
Page 167 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Assistant "Correction longueur de sonde" Le assistant Correction longueur de sonde n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la correction de la longueur de sonde se trouvent...
Page 168 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Sortie commutation" Le sous-menu Sortie commutation (→  168) n' e st visible que pour les appareils avec sortie tout ou rien. Navigation  Configuration → Config. étendue → Sort.commutation Affectation sortie état ...
Page 169 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sélection • Arrêt • Sortie digitale diagnostique avancé 1 • Sortie digitale diagnostique avancé 2 • Sortie digitale 1 • Sortie digitale 2 • Sortie digitale 3 • Sortie digitale 4 • Sortie digitale 5 •...
Page 170 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Seuil d'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Seuil enclench. Prérequis Affectation sortie état (→  168) = Seuil Description Entrer valeur mesurée pour point d' e nclenchement. Entrée Nombre à...
Page 171 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration A0015586 Seuil d' e nclenchement Seuil de déclenchement Sortie fermée (conducteur) Sortie ouverte (non conducteur) Temporisation à l'enclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo.enclench. Prérequis • Affectation sortie état (→  168) = Seuil •...
Page 172 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Temporisation au déclenchement  Navigation  Configuration → Config. étendue → Sort.commutation → Tempo. déclench. Prérequis • Affectation sortie état (→  168) = Seuil • Affecter seuil (→  169) ≠ Arrêt Description Définir le délai pour l' a rrêt de la sortie état.
Page 173 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Non La sortie tout ou rien se comporte selon la description ci-dessus. • Oui Les états Ouvert et Fermé sont inversés par rapport à la description ci-dessus.
Page 174 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Affichage" Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Navigation  Configuration → Config. étendue → Affichage Language Navigation  Configuration → Config. étendue → Affichage → Language Description Régler la langue d' a ffichage.
Page 175 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information supplémentaire 4841.000 Â A0019963  40 "Format d' a ffichage" = "1 valeur, taille max." Â 93.5 % Â 159.0 A0019964  41 "Format d' a ffichage" = "1 valeur + bargr."...
Page 176 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Affichage valeur 1 … 4  Navigation  Configuration → Config. étendue → Affichage → Affich.valeur 1 Description Sélectionner la valeur mesurée, qui est affichée sur l' a fficheur local. Sélection • Niveau linéarisé...
Page 177 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Affichage intervalle Navigation  Configuration → Config. étendue → Affichage → Affich.interval. Description Régler le temps pendant lequel les valeurs mesurées sont affichées lorsque l' a fficheur alterne entre les valeurs. Entrée 1 … 10 s Information Ce paramètre n' e st utile que si le nombre de valeurs mesurées sélectionnées dépasse le...
Page 178 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Texte ligne d'en-tête  Navigation  Configuration → Config. étendue → Affichage → Tex.lign.en-tête Prérequis Ligne d'en-tête (→  177) = Texte libre Description Entrer le texte de l' e n-tête d' a fficheur.
Page 179 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information • Valable uniquement pour les nombres dans le menu de configuration (par ex. Distance supplémentaire du point zéro, Plage de mesure), pas pour l' a ffichage des valeurs mesurées. Pour l' a ffichage des valeurs mesurées, le nombre de décimales est réglé dans les paramètres Nombre décimales 1 …...
Page 180 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Sous-menu "Sauvegarde de données vers l'afficheur" Ce sous-menu n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 181 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Information Signification des options supplémentaire • Annuler Aucune action n' e st exécutée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 182 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information Signification de l'affichage supplémentaire • Réglages identiques La configuration d' a ppareil actuelle de l' H istoROM correspond à sa copie de sauvegarde dans l' a fficheur. • Réglages différents La configuration d' a ppareil actuelle de l' H istoROM ne correspond pas à sa copie de sauvegarde dans l' a fficheur.
Page 183 être modifiés après saisie du code d' a ccès dans le paramètre Entrer code d'accès (→  143). En cas de perte du code d' a ccès, contacter Endress+Hauser. En cas de configuration via l' a fficheur local : le nouveau code d' a ccès n' e st valable qu' u ne fois confirmé...
Page 184 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information Signification des options supplémentaire • Annuler Aucune action • Au réglage usine Tous les paramètres sont réinitialisés aux réglages par défaut spécifiques à la référence de commande. • État au moment de la livraison Tous les paramètres sont réinitialisés à...
Page 185 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Assistant "Définir code d' a ccès" L' a ssistant Définir code d'accès n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration avec l' o util de configuration, le paramètre Définir code d'accès se trouve directement dans le sous-menu...
Page 186 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.4 Menu "Diagnostic" Navigation  Diagnostic Diagnostic actuel Navigation  Diagnostic → Diagnostic act. Description Indique le message de diagnostic en cours. Information L' a ffichage se compose de : supplémentaire • Symbole pour le niveau d' é vénement •...
Page 187 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Horodatage Navigation  Diagnostic → Horodatage Temps de fct depuis redémarrage Navigation  Diagnostic → Tps fct de.redém Description Indique le temps écoulé depuis le dernier redémarrage de l' a ppareil. Temps de fonctionnement Navigation ...
Page 188 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.4.1 Sous-menu "Liste de diagnostic" Navigation  Diagnostic → Liste diagnostic Diagnostic 1 … 5 Navigation  Diagnostic → Liste diagnostic → Diagnostic 1 Description Affichage des messages de diagnostic en cours avec les priorités de la première à la cinquième.
Page 189 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.4.2 Sous-menu "Journal d'événements" Le sous-menu Journal d'événements n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via FieldCare, la liste des événements peut être affichée à...
Page 190 Information Utilisation du numéro de série supplémentaire • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Le numéro de série se trouve également sur la plaque signalétique.
Page 191 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Nom d'appareil Navigation  Diagnostic → Info.appareil → Nom d' a ppareil  Diagnostic → Info.appareil → Nom d' a ppareil Code commande  Navigation  Diagnostic → Info.appareil → Code commande ...
Page 192 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.4.4 Sous-menu "Valeur mesurée" Navigation  Diagnostic → Val. mesurée Distance Navigation  Diagnostic → Val. mesurée → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) au niveau.
Page 193 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) à l' i nterface. Information supplémentaire A0013202 L' u nité est définie dans le paramètre Unité de longueur (→  129).
Page 194 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Information supplémentaire A0013313 UP Epaisseur couche supérieure L' u nité est déterminée par le paramètre Unité après linéarisation →  155. Tension aux bornes 1 Navigation  Diagnostic → Val. mesurée → Tension bornes 1 17.4.5...
Page 195 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Channel Navigation  Diagnostic → Analog inputs → Analog input 1 … 7 → Channel Description Utiliser cette fonction pour sélectionner la valeur d' e ntrée qui doit être traitée dans le bloc de fonctions Analog Input.
Page 196 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Units index Navigation  Diagnostic → Analog inputs → Analog input 1 … 7 → Units index Description Indique l' u nité de la valeur de sortie Endress+Hauser...
Page 197 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.4.6 Sous-menu "Enregistrement des valeurs mesurées" Navigation  Diagnostic → Enreg.val.mes. Affecter voie 1 … 4  Navigation  Diagnostic → Enreg.val.mes. → Affecter voie 1 … 4 Sélection • Arrêt • Niveau linéarisé...
Page 198 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Intervalle de mémorisation  Navigation  Diagnostic → Enreg.val.mes. → Interval.mémori.  Diagnostic → Enreg.val.mes. → Interval.mémori. Entrée 1,0 … 3 600,0 s Information Ce paramètre détermine l' i ntervalle de temps entre chaque point de données dans la supplémentaire...
Page 199 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Sous-menu "Affichage voie 1 … 4" Les sous-menus Affichage voie 1 … 4 n' e xistent que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via FieldCare, le diagramme peut être affiché...
Page 200 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus 17.4.7 Sous-menu "Simulation" Le sous-menu Simulation est utilisé pour simuler des valeurs mesurées spécifiques ou d' a utres conditions. De cette manière, il est possible de vérifier si la configuration de l' a ppareil et des dispositifs de commande raccordés est correcte.
Page 201 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 3. Retirer l' a fficheur en tournant légèrement. Afin de faciliter l' a ccès au commutateur SIM, enficher le module d' a ffichage sur le bord du compartiment de l' é lectronique.  Le module d' a ffichage est enfiché sur le bord du compartiment de l' é lectronique.
Page 202 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Structure du sous-menu Navigation  Expert → Diagnostic → Simulation ‣ Simulation Affectation simulation grandeur →  203 mesure Valeur variable mesurée →  203 Simulation sortie commutation →  203 →  204...
Page 203 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration Description des paramètres de l'appareil Navigation  Expert → Diagnostic → Simulation Affectation simulation grandeur mesure  Navigation  Expert → Diagnostic → Simulation → Aff.sim.gran.mes Sélection • Arrêt • Niveau • Interface •...
Page 204 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Etat de commutation  Navigation  Expert → Diagnostic → Simulation → Etat commut. Prérequis Simulation sortie commutation (→  203) = Marche Description Sélectionner le status de l' é tat de la sortie de simulation.
Page 205 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.4.8 Sous-menu "Test appareil" Navigation  Diagnostic → Test appareil Démarrage test appareil  Navigation  Diagnostic → Test appareil → Démarra.test app Description Lancer le test appareil. Sélection • Non • Oui Information En cas de perte de l' é...
Page 206 Menu de configuration Levelflex FMP55 FOUNDATION Fieldbus Signal de niveau Navigation  Diagnostic → Test appareil → Signal de niveau Prérequis Le test de l' a ppareil a été réalisé. Description Indique le résultat du test pour le signal de niveau.
Page 207 Levelflex FMP55 FOUNDATION Fieldbus Menu de configuration 17.4.9 Sous-menu "Heartbeat" Le sous-menu Heartbeat n' e st disponible que via FieldCare ou DeviceCare. Il contient les assistants faisant partie des packs d' a pplications Heartbeat Verification et Heartbeat Monitoring. Description détaillée...
Page 208 Index Levelflex FMP55 FOUNDATION Fieldbus Index Commutateur de protection en écriture ... 47 Commutateur DIP Accès en écriture ......45 voir Commutateur de protection en écriture...
Page 209 Levelflex FMP55 FOUNDATION Fieldbus Index Éléments de configuration Maintenance ......104 Message de diagnostic .
Page 210 Index Levelflex FMP55 FOUNDATION Fieldbus Interface ......144 Journal d' é vénements ..... 189 Rampe perte écho (Paramètre) .
Page 211 Levelflex FMP55 FOUNDATION Fieldbus Index Valeur perte écho (Paramètre) ....162 Valeur variable mesurée (Paramètre) ... . 203 Value (Paramètre) .
Page 212 *71605550* 71605550 www.addresses.endress.com...

Endress+Hauser Levelflex FMP55 Manuel De Mise En Service

Liens rapides

Manuels Connexes pour Endress+Hauser Levelflex FMP55

Sommaire des Matières pour Endress+Hauser Levelflex FMP55
