TI01003F/14/FR/23.20
71491544
2020-07-31
Products
Information technique

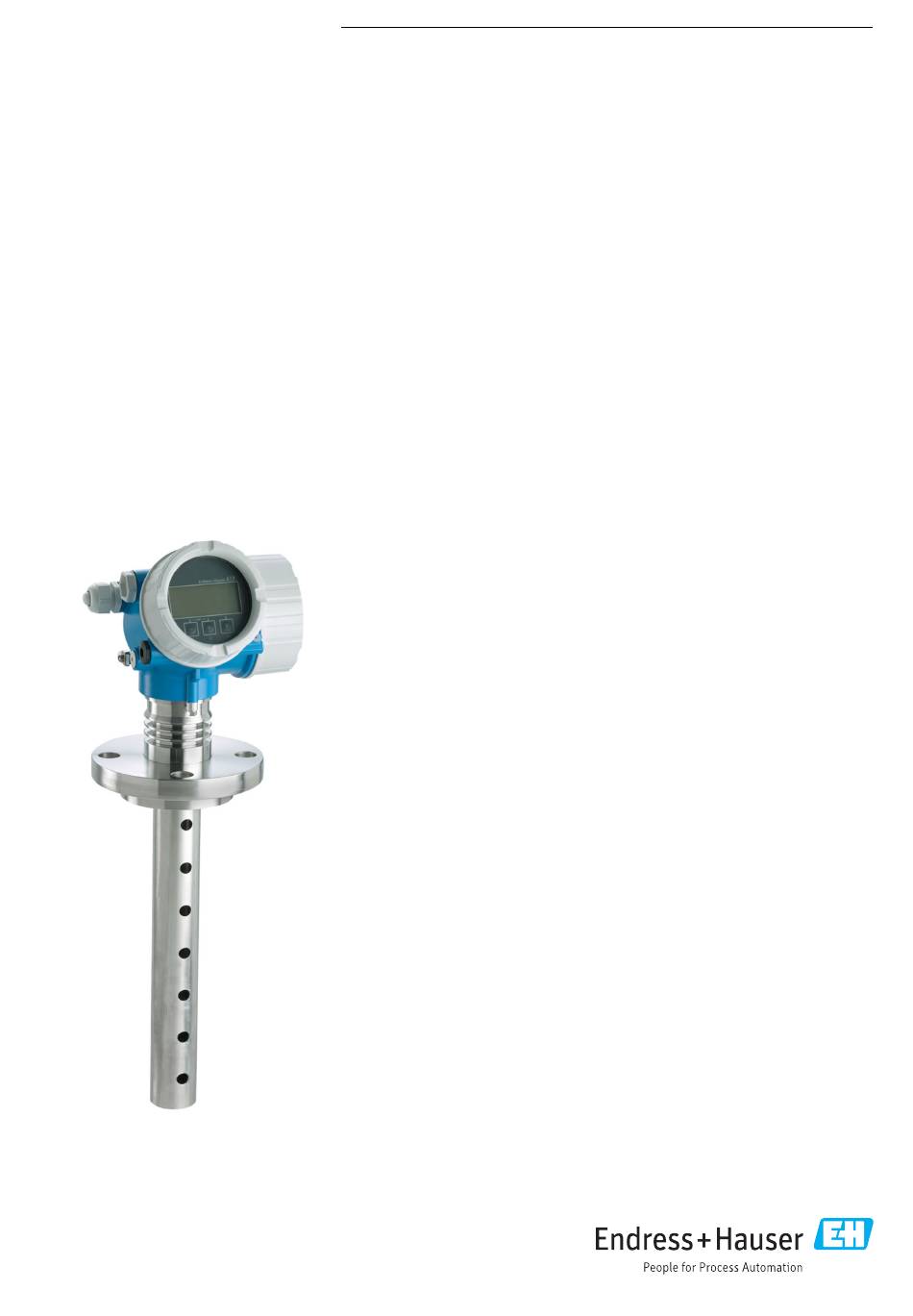

Levelflex FMP55
Radar de niveau filoguidé
Mesure d' i nterface sur liquides
Domaine d'application
• Sonde à tige, à câble ou coaxiale
• Raccord process : bride
• Température de process : –50 ... +200 °C (–58 ... +392 °F)
• Pression de process : –1 ... +40 bar (–14,5 ... +580 psi)
• Gamme de mesure maximale : tige 4 m (13 ft) ; câble 10 m (33 ft) ; coaxiale
6 m (20 ft)
• Précision : ±2 mm (±0,08 in)
• Certificats internationaux pour la protection contre les explosions ; agrément
Marine ; EN10204-3.1
• Protocole de linéarité (3 points, 5 points)
Principaux avantages
• Mesure sûre même en cas de fluctuations des propriétés du produit et du process
• Concept de gestion des données HistoROM pour mise en service, maintenance et
diagnostic simples et rapides
• Fiabilité très élevée grâce à la nouvelle évaluation Multi-Echo Tracking
• Hardware et software développés selon IEC 61508 (jusqu' à SIL3)
• Intégration facile dans des systèmes de commande ou de gestion des équipements
• Interface utilisateur intuitive en langue nationale
• Technologie sans fil Bluetooth® pour la mise en service, la configuration et la
maintenance via l' a pp gratuite SmartBlue disponible pour iOS / Android
• Test de validité simple pour SIL
• Heartbeat Technology™
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Levelflex FMP55

Sommaire des Matières pour Endress+Hauser Levelflex FMP55

  • Page 1 Solutions Services TI01003F/14/FR/23.20 71491544 2020-07-31 Information technique Levelflex FMP55 Radar de niveau filoguidé Mesure d' i nterface sur liquides Domaine d'application • Sonde à tige, à câble ou coaxiale • Raccord process : bride • Température de process : –50 … +200 °C (–58 … +392 °F) •...

  • Page 2: Table Des Matières

    Levelflex FMP55 Sommaire Informations importantes concernant le Process ........49 document .

  • Page 3: Document

    Levelflex FMP55 Packs application ......82 Heartbeat Diagnostics ......

  • Page 4: Symboles Utilisés

    Levelflex FMP55 Informations importantes concernant le document Symboles utilisés Symboles d'avertissement DANGER Ce symbole attire l' a ttention sur une situation dangereuse, entraînant la mort ou des blessures corporelles graves, si elle n' e st pas évitée. AVERTISSEMENT Ce symbole attire l' a ttention sur une situation dangereuse, pouvant entraîner la mort ou des blessures corporelles graves, si elle n' e st pas évitée.

  • Page 5: Principe De Fonctionnement Et Construction Du

    Levelflex FMP55 Principe de fonctionnement et construction du système Principe de mesure Principes de base Le Levelflex est un transmetteur utilisant le principe de la mesure du temps de parcours (ToF = Time of Flight). La distance du point de référence à la surface du produit est mesurée. Des impulsions haute fréquence sont émises et guidées le long d' u ne sonde.
  • Page 6 Levelflex FMP55 Coefficient diélectrique Le coefficient diélectrique (CD) du produit influence directement le degré de réflexion des impulsions haute fréquence. Dans le cas de valeurs CD élevées, comme par exemple pour l' e au ou l' a mmoniac, les impulsions sont fortement réfléchies ; dans le cas de valeurs CD faibles, comme par exemple les hydrocarbures, les impulsions sont faiblement réfléchies.
  • Page 7 : • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Si vous utilisez la mesure capacitive du FMP55 : • Conductivité du produit supérieur : < 1 μS/cm •...

  • Page 8: Ensemble De Mesure

    • Matériel et logiciel développés selon SIL IEC 61508 • Mesure d' i nterface véritable, directe Approvisionnement • En tant que leader du marché mondial de la mesure de niveau, Endress+Hauser garantit la sécurité de l' i nvestissement • Assistance et service après-vente dans le monde entier Montage •...
  • Page 9 Levelflex FMP55 A0011357  3 Sonde à tige Sonde à tige • Longueur maximale de la sonde 4 m (13 ft) • Matériau : PFA>316L A0011358  4 Sonde à câble avec tige de centrage Sonde à câble • Longueur maximale de la sonde 10 m (33 ft) •...
  • Page 10 Levelflex FMP55 Sonde coaxiale • Longueur maximale de la sonde 6 m (20 ft) • Matériau : 316L, trous multiple Endress+Hauser...

  • Page 11: Entrée

    Levelflex FMP55 Entrée Grandeur mesurée La grandeur mesurée est la distance entre le point de référence et la surface du produit. Le niveau est calculé sur la base de "E", la distance vide entrée. Il est également possible de convertir le niveau dans d' a utres variables (volume, masse) par linéarisation (32 points).

  • Page 12: Distance De Blocage

    Levelflex FMP55 Distance de blocage La distance de blocage supérieure (= UB) est la distance minimale entre le point de référence de la mesure (bride de montage) et le niveau maximum. 100% A0011279  6 Définition de la distance de blocage et de la distance de sécurité...

  • Page 13: Sortie

    Levelflex FMP55 Sortie Signal de sortie HART • Codage du signal : FSK ±0,5 mA via le signal de courant • Vitesse de transmission des données : 1 200 Bit/s • Isolation galvanique : Technologie sans fil Bluetooth® • Version d' a ppareil : Caractéristique de commande 610 "Accessoire monté", option NF "Bluetooth"...

  • Page 14: Signal De Défaut

    Levelflex FMP55 • Source du signal / variables d' a ppareil : • Niveau linéarisé • Distance • Tension aux bornes • Température électronique • Amplitude relative de l' é cho • Valeurs de diagnostic, blocs de diagnostic avancés • Uniquement pour la mesure d' i nterface active •...

  • Page 15: Données Spécifiques Au Protocole

    Levelflex FMP55 Données spécifiques au HART protocole ID fabricant 17 (0x11) ID type d' a ppareil 0x1122 Spécification HART Fichiers de description Informations et fichiers sous : d' a ppareil (DTM, DD) • www.fr.endress.com • www.fieldcommgroup.org Charge HART Min. 250 Ω...
  • Page 16 Levelflex FMP55 PROFIBUS PA ID fabricant 17 (0x11) Numéro 0x1558 d' i dentification Version profil 3.02 Fichier GSD Informations et fichiers sous : • www.fr.endress.com Version du fichier • www.profibus.org Grandeurs de sortie Entrée analogique : • Niveau linéarisé • Distance •...
  • Page 17 Contient les paramètres qui donnent des Pas de valeurs de sortie Transducer Block informations sur l' é tat de l' a ppareil Service Sensor Contient les paramètres qui ne peuvent être Pas de valeurs de sortie Transducer Block configurés que par le Service Endress+Hauser Endress+Hauser...
  • Page 18 é criture de la configuration sauvegardée dans l' a ppareil. L' a ccès à ces paramètres est réservé au Service Endress+Hauser. Blocs de fonctions Bloc Contenu...
  • Page 19 Levelflex FMP55 Bloc Contenu Nombre de Nombre de Temps Fonctionnalité blocs blocs d'exécution permanents instanciables Signal Ce bloc se compose de deux 25 ms Standard Characterizer parties, chacune avec une Block valeur de sortie qui est une fonction non linéaire de la valeur d' e ntrée.

  • Page 20: Alimentation Électrique

    Levelflex FMP55 Alimentation électrique Affectation des bornes Occupation des bornes 2 fils : 4-20mA HART A0036498  7 Occupation des bornes 2 fils : 4-20mA HART Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée Raccordement 4-20 mA HART passif : bornes 1 et 2, avec protection contre les surtensions intégrée...
  • Page 21 Levelflex FMP55 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation A0036500  9 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée Raccordement sortie tout ou rien (collecteur ouvert) : bornes 3 et 4, sans protection contre les surtensions intégrée...
  • Page 22 Levelflex FMP55 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA A0036500  11 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement sortie courant 1, 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
  • Page 23 Levelflex FMP55 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V A0036516  13 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
  • Page 24 Levelflex FMP55 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V A0036519  15 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
  • Page 25 Levelflex FMP55 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V A0036527  16 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V Unité d' e xploitation, par ex. API Résistance de communication HART (≥ 250 Ω) ; respecter la charge maximale Port pour Commubox FXA195 ou FieldXpert SFX350/SFX370 (via modem Bluetooth VIATOR) Afficheur analogique ;...
  • Page 26 Levelflex FMP55 Schéma de principe PROFIBUS PA / FOUNDATION Fieldbus A0036530  18 Schéma de principe PROFIBUS PA / FOUNDATION Fieldbus Blindage de câble ; respecter la spécification de câble Raccordement PROFIBUS PA / FOUNDATION Fieldbus Appareil de mesure Sortie tout ou rien (collecteur ouvert)
  • Page 27 Levelflex FMP55 Exemples de raccordement de la sortie tout ou rien Pour les appareils HART, la sortie tout ou rien est disponible en option. A0015909  19 Raccordement d' u n relais A0015910  20 Raccordement à une entrée numérique Résistance de pull-up...
  • Page 28 Levelflex FMP55 Convertisseur de boucle HART HMX50 Les variables dynamiques du protocole HART peuvent être converties en sections 4 … 20 mA individuelles à l' a ide du convertisseur de boucle HART HMX50. Les variables sont assignées à la sortie courant et la définition des gammes de mesure pour chaque paramètre est réalisée dans le HMX50.

  • Page 29: Connecteurs

    Levelflex FMP55 Connecteurs Dans le cas de versions d' a ppareil dotées d' u n connecteur (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour connecter le câble de signal. A0011175  22 Affectation des broches du connecteur M12...

  • Page 30: Alimentation Électrique

    Levelflex FMP55 Alimentation électrique Une alimentation électrique externe est nécessaire. Différentes alimentations peuvent être commandées auprès d' E ndress+Hauser. 2 fils, 4-20mA HART, passif 2 fils ; 4-20mA HART "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation •...
  • Page 31 Levelflex FMP55 2 fils ; 4-20mA HART, 4-20mA "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation tous Voie 1 : 17 … 30 V R [ ] U 0 [V]...

  • Page 32: Consommation

    Levelflex FMP55 4 fils, 4-20 mA HART, actif "Energie auxiliaire ; sortie" Tension aux bornes Charge maximale R K : 4 fils 90-253 VAC ; 4-20 mA HART 90 … 253 V (50 … 60 Hz), catégorie de 500 Ω...

  • Page 33: Coupure De L'alimentation

    Levelflex FMP55 FOUNDATION Fieldbus Courant de base de 15 mA l'appareil Courant de défaut FDE 0 mA (Fault Disconnection Electronic) FISCO 17,5 V 550 mA 5,5 W 5 nF 10 μH Coupure de l'alimentation • La configuration est conservée dans l' H istoRom (EEPROM).

  • Page 34: Spécification De Câble

    Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...

  • Page 35: Performances

    Levelflex FMP55 Performances Conditions de référence • Température = +24 °C (+75 °F) ±5 °C (±9 °F) • Pression = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Humidité de l' a ir = 60 % ±15 % •...

  • Page 36: Résolution

    Levelflex FMP55 80 (3.15) 60 (2.36) DC = 80 40 (1.57) 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36) -80 (-3.15) A0021482  25 Écart de mesure à l' e xtrémité de la sonde pour les sondes à câble Distance de l' e xtrémité de la sonde [mm(in)] Écart de mesure : somme de la non-linéarité, de la non-répétabilité...

  • Page 37: Temps De Réponse

    Levelflex FMP55 Temps de réponse Il est possible de configurer le temps de réponse. Les temps de réponse à un échelon suivants (selon DIN EN IEC 61298-2 / DIN EN IEC 60770-1) sont valables lorsque l' a mortissement est désactivé :...

  • Page 38: Montage

    A0011281  27 Position de montage du Levelflex FMP55 • Sondes à tige / sondes à câble : montage dans le bypass / tube de mesure. • Les sondes coaxiales peuvent être montées à n' i mporte quelle distance de la paroi.
  • Page 39 Levelflex FMP55 Montage dans des conditions confinées Montage avec sonde séparée La version avec sonde séparée est appropriée pour les espaces de montage réduits. Dans ce cas, le boîtier électronique est monté dans une position séparée de la sonde. 6 Nm 6 Nm (4.42 lbf ft)
  • Page 40 Levelflex FMP55 Remarques concernant la charge mécanique de la sonde Capacité de charge de traction des câbles de sonde FMP55 Câble 4 mm (1/6") PFA>316 2 kN Capacité de charge latérale (résistance à la flexion) des sondes à tige FMP55 Tige 16 mm (0.63") PFA>316L...
  • Page 41 Levelflex FMP55 Montage de brides plaquées Tenir compte des points suivants dans le cas de brides plaquées : • Utiliser le même nombre de vis de bride que de trous dans la bride. • Serrer les vis avec le couple de serrage requis (voir tableau).
  • Page 42 Levelflex FMP55 Fixation de la sonde Fixation des sondes coaxiales Pour l' a grément WHG : un support est nécessaire pour des longueurs de sonde ≥ 3 m (10 ft). A0012608 Les sondes coaxiales peuvent être fixées en un point quelconque du tube de masse.
  • Page 43 Levelflex FMP55 Situations de montage spéciales Bypass et tubes de mesure L' u tilisation de disques de centrage/étoiles/poids (disponibles comme accessoires) est recommandée dans les applications à bypass et tube de mesure. A0014129 Montage dans un tube de mesure Montage dans un bypass Distance minimale entre l' e xtrémité...
  • Page 44 Levelflex FMP55 Cuves enterrées A0014142 Dans le cas de piquages à grand diamètre, utiliser une sonde coaxiale pour éviter les réflexions sur les parois du piquage. Cuves non métalliques Utiliser une sonde coaxiale en cas de montage dans des cuves non métalliques.
  • Page 45 Levelflex FMP55 Cuve avec isolation thermique Si les températures du process sont élevées, l' a ppareil doit être inclus dans l' i solation normale de la cuve (1) afin d' e mpêcher l' é chauffement de l' é lectronique par rayonnement ou convection thermique.

  • Page 46: Conditions D'utilisation : Environnement

    Levelflex FMP55 Conditions d'utilisation : Environnement Température ambiante Appareil de mesure –40 … +80 °C (–40 … +176 °F) Afficheur local –20 … +70 °C (–4 … +158 °F), en dehors de la gamme de température, la lisibilité de l' a ffichage peut être altérée.
  • Page 47 Levelflex FMP55 Dans le cas d' u ne température (T ) au raccord process, la température ambiante (T ) admissible est réduite comme le montre le diagramme suivant (réduction de la température) : Réduction de la température pour le FMP55 [°C] ([°F])T a...

  • Page 48: Température De Stockage

    Levelflex FMP55 GT18 = Boîtier inox A = 1 sortie courant = Température ambiante GT19 = Boîtier plastique C = 2 sorties courant = Température au raccord process GT20 = Boîtier alu = PROFIBUS PA K, L = 4 fils Dans le cas d' u n bus de terrain PROFIBUS PA et FOUNDATION Fieldbus, la réduction de température...

  • Page 49: Process

    Levelflex FMP55 Process Gamme de température de La température maximale admissible sur le raccord process est définie par la version de joint torique process commandée : Appareil Matériau du joint torique Température de process FMP55 — –50 … +200 °C (–58 … +392 °F); entièrement revêtu Des températures de process élevées (>...

  • Page 50: Construction Mécanique

    Levelflex FMP55 Construction mécanique Dimensions Dimensions du boîtier de l'électronique 98 (3.86)* 78 (3.07) 90 (3.54) A0011666  29 Boîtier GT18 (316L). Unité de mesure mm (in) *Pour appareils avec protection intégrée contre les surtensions. 99 (3.9)* 78 (3.07) 90 (3.54) A0011346 ...
  • Page 51 Levelflex FMP55 Dimensions support de montage ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  32 Support de montage pour le boîtier de l' é lectronique. Unité de mesure mm (in) Montage mural Montage sur colonne Avec les versions d' a ppareil "Capteur séparé" (voir caractéristique 060 de la structure du produit), le support de montage est compris dans la livraison.
  • Page 52 Levelflex FMP55 FMP55 : dimensions du raccord process / de la sonde ø16 (0.63) 2” ANSI B16.5 ø16 (0.63) ø101 (3.98) DN50 EN1092 10K50 JIS B2220 3” ANSI B16.5 ø16 (0.63) DN80 EN1092 ø131 (5.16) 10K80 JIS B2220 4” ANSI B16.5 ø4 (0.16)

  • Page 53: Tolérances De Longueur De Sonde

    Levelflex FMP55 Tolérances de longueur de Sondes à tige et sondes coaxiales Tolérance admissible en fonction de la longueur de sonde : sonde • < 1 m (3,3 ft) = –5 mm (–0,2 in) • 1 … 3 m (3,3 … 9,8 ft) = –10 mm (–0,39 in) •...

  • Page 54: Poids

    Levelflex FMP55 Poids Boîtier Pièce Poids Boîtier GT18 - inox env. 4,5 kg Boîtier GT19 - plastique env. 1,2 kg Boîtier GT20 - aluminium env. 1,9 kg FMP55 Pièce Poids Pièce Poids Capteur env. 1,2 kg + poids de la bride Sonde à...

  • Page 55: Matériaux : Boîtier Gt18 (Inox, Résistant À La Corrosion)

    Levelflex FMP55 Matériaux : Boîtier GT18 (inox, résistant à la corrosion) A0036037 N° Pièce Matériau Boîtier CF3M semblable à 316L/1.4404 2.1 Couvercle du compartiment de • Couvercle : CF3M (semblable à 316L/1.4404) l' é lectronique • Hublot : verre • Joint du couvercle : NBR •...

  • Page 56: Matériaux : Boîtier Gt19 (Plastique)

    Levelflex FMP55 Matériaux : Boîtier GT19 (plastique) A0013788 N° Pièce Matériau Boîtier 2.1 Couvercle du compartiment de • Verre protecteur : PC l' é lectronique • Cache de protection : PBT-PC • Joint du couvercle : EPDM • Revêtement du filetage : vernis de glissement à base de graphite 2.2 Couvercle du compartiment de...

  • Page 57: Matériaux : Boîtier Gt20 (Fonte D' A Lu Moulée, Revêtement Pulvérisé)

    Levelflex FMP55 Matériaux : boîtier GT20 (fonte d'alu moulée, revêtement pulvérisé) A0036037 N° Composant Matériau Boîtier, RAL 5012 (bleu) • Boîtier : AlSi10Mg (< 0,1 % Cu) • Revêtement : polyester 2.1 Couvercle du compartiment de • Couvercle : AlSi10Mg (< 0,1 % Cu) l' é...
  • Page 58 Levelflex FMP55 N° Composant Matériau Borne de terre • Vis : A2 • Rondelle élastique : A2 • Étrier de serrage : 304 (1.4301) • Support : 304 (1.4301) Plaque signalétique adhésive Plastique Dans la version avec le connecteur M12, le joint est en Viton (différent de la version standard).

  • Page 59: Matériaux : Raccord Process

    Levelflex FMP55 Matériaux : Raccord process Endress+Hauser fournit des brides DIN/EN en inox selon AISI 316L (numéro de matériau DIN / EN 1.4404 ou 14435). D' u n point de vue de leur propriété de stabilité à la température, les matériaux 1.4404 et 1.4435 sont regroupés sous 13E0 dans la norme EN 1092-1: 2007 Tab.

  • Page 60: Matériaux : Sonde

    Levelflex FMP55 Matériaux : Sonde Levelflex FMP55 Caractéristique 060 "Sonde" • CA : tige 16 mm • NA : câble 4 mm • UA : ...mm, coax N° Matériau • CB : tige 0.63in • ND : câble 1/6" • UB : ...inch, coax 316L (1.4404)

  • Page 61: Matériaux : Support De Montage

    Levelflex FMP55 Matériaux : Support de montage A0015143 Support de montage pour la version "Capteur séparé" N° Composant Matériau Système de support 316L (1.4404) Support rond 316Ti (1.4571) Vis / écrous A4-70 Entretoises 316Ti (1.4571) ou 316L (1.4404) Demi-coquilles 316L (1.4404)

  • Page 62: Matériaux : Adaptateur Et Câble Pour Capteur Séparé

    Levelflex FMP55 Matériaux : Adaptateur et câble pour capteur séparé A0021722 Adaptateur et câble pour la version "Capteur séparé" N° Composant Matériau Câble FRNC Adaptateur de capteur 304 (1.4301) Borne 316L (1.4404) A4-70 Bande 316 (1.4401) Manchon à sertir Aluminium Plaque signalétique...

  • Page 63: Matériaux : Capot De Protection Climatique

    Levelflex FMP55 Matériaux : capot de protection climatique A0015473 Pièce : matériau Capot de protection : 316L (1.4404) Pièce en caoutchouc moulé (4x) : EPDM Vis de fixation : 316L (1.4404) + fibre de carbone Support : 316L (1.4404) Borne de terre •...

  • Page 64: Opérabilité

    Levelflex FMP55 Opérabilité Concept de configuration Structure de menu orientée pour les tâches spécifiques à l'utilisateur • Mise en service • Fonctionnement • Diagnostic • Niveau expert Langues de programmation • English • Deutsch • Français • Español • Italiano •...

  • Page 65: Configuration Sur Site

    Levelflex FMP55 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à 4 lignes d'affichage Rétroéclairage blanc ; rouge en cas de défaut d' a ppareil...

  • Page 66: Configuration Via Technologie Sans Fil Bluetooth

    Levelflex FMP55 Configuration via Exigences technologie sans fil Bluetooth® A0036790  36 Capteur avec module Bluetooth Boîtier de l' é lectronique de l' a ppareil Module Bluetooth Cette option de configuration n' e st disponible que pour les appareils avec module Bluetooth. Les options suivantes sont possibles : •...

  • Page 67: Configuration À Distance

    Levelflex FMP55 Configuration à distance Via protocole HART A0036169  38 Options de configuration à distance via protocole HART API (automate programmable industriel) Unité d' a limentation de transmetteur, par ex. RN221N (avec résistance de communication) Raccordement pour Commubox FXA191, FXA195 et Field Communicator 375, 475 Field Communicator 475 Ordinateur avec outil de configuration (par ex.
  • Page 68 Levelflex FMP55 Via FOUNDATION Fieldbus FF-HSE FF-H1 FF-H1 A0017188  40 Architecture du système FOUNDATION Fieldbus avec composants associés Modem Bluetooth FFblue Field Xpert SFX350/SFX370 DeviceCare/FieldCare Carte d' i nterface NI-FF Industrial network FF-HSE High Speed Ethernet FF-H1 FOUNDATION Fieldbus-H1...
  • Page 69 Levelflex FMP55 DeviceCare/FieldCare via interface service (CDI) A0032466  41 DeviceCare/FieldCare via interface service (CDI) Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration DeviceCare/FieldCare Endress+Hauser...

  • Page 70: Intégration Dans Le Système De Jaugeage De Cuves

    Levelflex FMP55 Intégration dans le système Le Tank Side Monitor NRF81 d' E ndress+Hauser dispose de fonctions de communication intégrées pour les sites avec plusieurs cuves équipées d' u n ou de plusieurs capteurs, par ex. radars, capteurs de de jaugeage de cuves température instantanée ou moyenne, sondes capacitives pour la détection de présence d' e au et/ou...

  • Page 71: Logiciel De Gestion Des Stocks Supplycare

    Levelflex FMP55 Logiciel de gestion des stocks SupplyCare est un logiciel d' e xploitation basé sur le web et destiné à la coordination du flux de matériels et d' i nformations tout au long de la chaîne d' a pprovisionnement. SupplyCare fournit une SupplyCare vue d' e nsemble complète des niveaux de cuves et silos dispersés géographiquement, par exemple, en...
  • Page 72 Levelflex FMP55 A0034288  43 Exemple de plateforme de gestion des stocks avec SupplyCare Enterprise SCE30B SupplyCare Enterprise (via navigateur web) Installation SupplyCare Enterprise SupplyCare Enterprise sur appareils mobiles (via navigateur web) Ethernet/WLAN/UMTS Fieldgate FXA42 Alimentation 24 V DC Modbus TCP via Ethernet comme serveur/client Convertisseur de Modbus à...
  • Page 73 D' a utres services sont également proposés en plus de l' i nfrastructure informatique et du logiciel installé dans un Data Center Endress+Hauser sécurisé et redondant. Ces services comprennent la disponibilité définie du SAV Endress+Hauser mondial et des temps de réponse définis en cas de maintenance.

  • Page 74: Certificats Et Agréments

    UE de conformité, conjointement avec les normes appliquées. Endress+Hauser confirme que l' a ppareil a réussi les tests en apposant le marquage CE. L' e nsemble de mesure est conforme aux restrictions des substances de la Directive 2011/65/EU RoHS (Limitation des substances dangereuses) (RoHS 2).

  • Page 75: Asme B31.1 Et B31.3

    Levelflex FMP55 ASME B31.1 et B31.3 • La construction, le matériau utilisé, les gammes de pression et de température ainsi que l' é tiquetage des appareils répondent aux exigences de l' A SME B31.1 et B31.3 • Déclaration de conformité : voir structure du produit, caractéristique 580, version KV.

  • Page 76: Test, Certificat

    Levelflex FMP55 Test, certificat Caractéristique 580 Désignation Agrément "Test, certificat" Certificat matière 3.1, éléments métalliques en contact avec le produit, FMP55 certificat de réception EN10204-3.1 Déclaration de conformité NACE MR0175, éléments métalliques en contact FMP55 avec le produit Certificat matière 3.1, éléments supportant la pression, certificat de FMP55 réception EN10204-3.1...

  • Page 77: Autres Normes Et Directives

    Levelflex FMP55 Autres normes et directives • EN 60529 Indices de protection du boîtier (code IP) • EN 61010-1 Consignes de sécurité pour les appareils électriques de mesure, de commande, de régulation et de laboratoire • IEC/EN 61326 "Émission conforme aux exigences de la classe A". Compatibilité électromagnétique (exigences CEM).

  • Page 78: Informations À Fournir À La Commande

    • Vérification automatique des critères d' e xclusion • Création automatique de la référence de commande avec édition en format PDF ou Excel • Possibilité de commande directe dans le shop en ligne Endress+Hauser Endress+Hauser...

  • Page 79: Protocole De Linéarité En 3 Points

    Levelflex FMP55 Protocole de linéarité en 3 Les points suivants doivent être pris en compte si l' o ption F3 (protocole de linéarité en 3 points) a été sélectionné dans la caractéristique 550 ("Étalonnage"). points Selon la sonde choisie, les 3 points du protocole de linéarité sont définis de la façon suivante : A0021843 Distance du point de référence R au premier point de mesure...

  • Page 80: Protocole De Linéarité En 5 Points

    Levelflex FMP55 Protocole de linéarité en 5 Les points suivants doivent être pris en compte si l' o ption F4 (protocole de linéarité en 5 points) a été sélectionné dans la caractéristique 550 ("Étalonnage"). points Les 5 points du protocole de linéarité sont répartis régulièrement sur la gamme de mesure (0 % - 100 %).

  • Page 81: Paramétrage Personnalisé

    Levelflex FMP55 Paramétrage personnalisé Si l' o ption IJ "Paramétrage HART personnalisé", IK "Paramétrage PA personnalisé" ou IL "Paramétrage FF personnalisé" a été sélectionnée dans la caractéristique 570 "Service", il est possible de choisir des préréglages qui diffèrent des réglages par défaut pour les paramètres suivants : Paramètre...

  • Page 82: Packs Application

    Levelflex FMP55 Packs application Heartbeat Diagnostics Disponibilité Disponible dans toutes les versions d' a ppareil. Fonctionnement • Autosurveillance continue de l' a ppareil. • Messages de diagnostic délivré à • l' a fficheur local. • un système d' a sset management (p. ex. FieldCare/DeviceCare).

  • Page 83: Heartbeat Verification

    Levelflex FMP55 Heartbeat Verification Disponibilité Disponible pour les versions suivantes de la caractéristique 540 "Pack application" : • EH : Heartbeat Verification + Monitoring • EJ :   Heartbeat Verification Fonctionnalité de l'appareil vérifiée sur demande • Vérification du bon fonctionnement de l' a ppareil de mesure dans les spécifications.

  • Page 84: Heartbeat Monitoring

    Levelflex FMP55 Heartbeat Monitoring Disponibilité Disponible pour les versions suivantes de la caractéristique 540 "Pack application" : EH : Heartbeat Verification + Monitoring Fonctionnement • En plus des paramètres de vérification, les valeurs de paramètres correspondantes ne sont plus consignées.

  • Page 85: Accessoires

    Levelflex FMP55 Accessoires Accessoires spécifiques à Capot de protection climatique l'appareil Accessoires Description Capot de protection climatique A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  45 Capot de protection climatique ; unité de mesure : mm (in) ...
  • Page 86 Levelflex FMP55 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  46 Support de montage pour le boîtier de l' é lectronique ; unité de mesure : mm (in)
  • Page 87 Levelflex FMP55 Étoile de centrage Accessoires Description Étoile de centrage PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) convient pour FMP55 A0014577 Pour sonde 8 mm (0,3 in) Pour sondes 12 mm (0,47 in) et 16 mm (0,63 in) L' é...
  • Page 88 Levelflex FMP55 Accessoires Description Étoile de centrage PEEK, ⌀ 48 … 95 mm Ø4 (0.16) (1,9 … 3,7 in) convient pour FMP55 A0035182 L' é toile de centrage est adaptée aux sondes avec diamètre de câble de 4 mm (¹⁄₆ in) (sondes à...
  • Page 89 Levelflex FMP55 Affichage déporté FHX50 Accessoires Description Affichage déporté FHX50 A0019128 • Matériau : • Plastique PBT • 316L/1.4404 • Aluminium • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x • Compatible avec le module d' a ffichage : •...
  • Page 90 Levelflex FMP55 Parafoudre Accessoires Description Protection contre les surtensions pour appareils 2 fils OVP10 (1 voie) OVP20 (2 voies) A0021734 Caractéristiques techniques • Résistance par voie : 2 × 0,5 Ω • Tension continue de seuil : 400 … 700 V • Tension de choc de seuil : < 800 V •...
  • Page 91 Levelflex FMP55 Module Bluetooth pour les appareils HART Accessoires Description Module Bluetooth A0036493 • Mise en service simple et rapide SmartBlue (app) • Aucun outil ou adaptateur supplémentaire n' e st nécessaire • Courbe de signal via SmartBlue (app) • Transmission de données point à point unique cryptée (testée par le Fraunhofer Institute) et communication protégée par mot de passe via technologie sans fil Bluetooth®...

  • Page 92: Accessoires Spécifiques À La Communication

    Pour plus de détails, voir l' I nformation technique TI00404F Commubox FXA291 Relie les appareils de terrain Endress+Hauser à une interface CDI (= Endress+Hauser Common Data Interface) et au port USB d' u n ordinateur de bureau ou portable Référence : 51516983 Pour plus de détails, voir l' I nformation technique TI00405C...

  • Page 93: Accessoires Spécifiques Au Service

    • W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (code QR) de la plaque signalétique Instructions condensées (KA)

  • Page 94: Manuel De Mise En Service (Ba)

    Levelflex FMP55 Manuel de mise en service Guide de référence Le manuel de mise en service contient toutes les informations nécessaires aux différentes phases du (BA) cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
