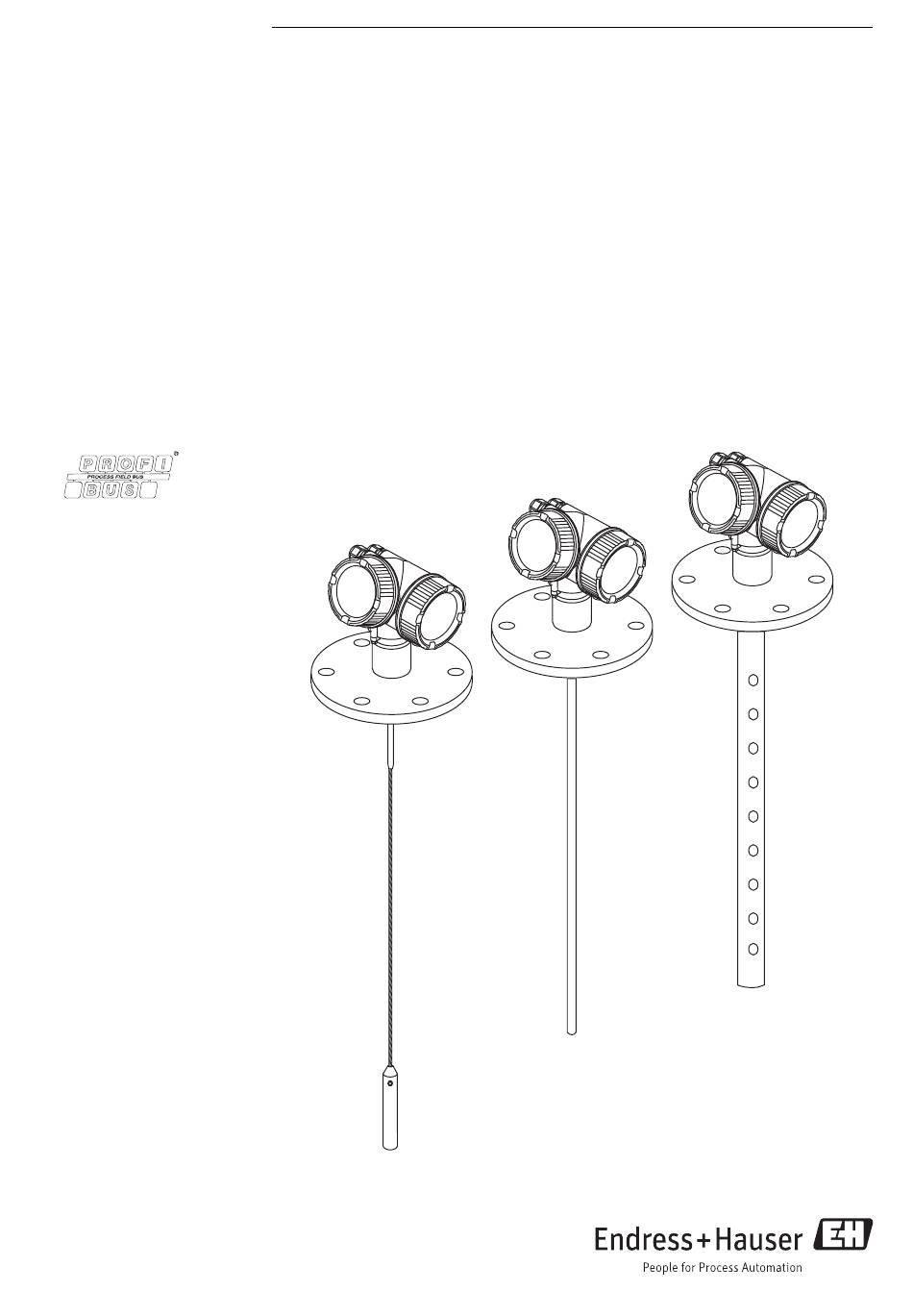

Page 1 Products Solutions Services BA01008F/00/FR/13.12 71235535 Valable à partir de la version 01.00.zz Manuel de mise en service Levelflex FMP55 Radar de niveau filoguidé Mesure d' i nterface et de niveau sur liquides...
Page 3 ....28 Levelflex FMP55 ....5 Montage de l' a ppareil .
Page 4 Sommaire Levelflex FMP55 Régler l' a dresse appareil ....54 12.2 Pièces de rechange ..... 72 9.2.1...
Page 5 Les types de documents listés sont disponibles : • Sur le CD fourni avec l' a ppareil • Dans la zone de téléchargement de la page Internet Endress+Hauser : www.endress.com → Download 1.1.3 Conseils de sécurité...
Page 6 Informations importantes relatives au document Levelflex FMP55 Caract. Agrément Conseils de sécurité Conseils de sécurité HART PROFIBUS FOUNDATION Fieldbus CSA C/US XP Cl.I,II,III Div.1 Gr.A-G, NI Cl.1 Div.2, Ex d XA00529F XA00570F FM IS Cl.I,II,III Div.1 Gr.A-G, AEx ia, NI Cl.1 Div.2...
Page 7 Levelflex FMP55 Informations importantes relatives au document 1.2.2 Symboles électriques Symbole Signification Courant continu Une borne à laquelle est appliquée une tension continue ou qui est traversée par un courant continu. A0011197 Courant alternatif Une borne à laquelle est appliquée une tension alternative (sinusoïdale) ou qui est traversée par A0011198 un courant alternatif.
Page 8 Informations importantes relatives au document Levelflex FMP55 Symbole Signification Renvoi à la figure Renvoie au numéro de figure et au numéro de page correspondants. A0011196 Etapes de manipulation …  Résultat d'une séquence de manipulation Aide en cas de problème A0013562 1.2.5...
Page 9 Levelflex FMP55 Instructions fondamentales de sécurité Instructions fondamentales de sécurité Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣ Personnel qualifié et formé : dispose d' u ne qualification, qui correspond à cette fonction et à...
Page 10 Il satisfait aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives CE qui sont répertoriées dans la déclaration de conformité CE spécifique à l' a ppareil. Endress+Hauser confirme ces faits par l' a pposition du sigle CE. Endress+Hauser...
Page 11 Levelflex FMP55 Description du produit Description du produit Construction du produit 3.1.1 Transmetteur compact Levelflex A0012399  1 Structure du Levelflex Boîtier de l' é lectronique Raccord process (ici à titre d' e xemple : bride) Sonde à câble Contrepoids de la sonde Sonde à...
Page 12 Description du produit Levelflex FMP55 3.1.2 Boîtier de l'électronique A0012422  2 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 13 Levelflex FMP55 Description du produit Brevets US Brevets EP 6.481.276 6.512.358 1 301 914 6.559.657 1 020 735 6.640.628 6.691.570 6.847.214 7.441.454 7.477.059 1 389 337 7.965.087 Endress+Hauser...
Page 14 Réception des marchandises et identification des produits Levelflex FMP55 Réception des marchandises et identification des produits Réception des marchandises DELIVERY NOTE 1 = 2 A0013696 A0016870 La référence de commande sur le bordereau de livraison (1) est-elle identique à la référence de commande sur l' a utocollant du produit (2) ?
Page 15 Levelflex FMP55 Réception des marchandises et identification des produits A0013696 A0014037 Les CD-ROM (documentation produit, logiciel d' e xploitation) et les documentations sont-ils disponibles ? Les cas échéant (voir plaque signalétique) : Les Conseils de sécurité (XA) sont-ils disponibles ? Si l' u ne de ces conditions n' e st pas remplie : adressez-vous à...
Page 16 Réception des marchandises et identification des produits Levelflex FMP55 4.2.1 Plaque signalétique 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: LN = MWP: Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: mm (in) 19 18 17 16 A0010725 ...
Page 17 Levelflex FMP55 Réception des marchandises et identification des produits Agrément : ATEX II 1/2G Ex d(ia) IIC T6 ATEX II 1/3G Ex ic(ia) IIC T6 ATEX II 3G Ex nA IIC T6 ATEX II 3G Ex ic IIC T6 ATEX II 1/3G Ex nA(ia) IIC T6...
Page 18 Réception des marchandises et identification des produits Levelflex FMP55 Affichage, configuration : Sans, via communication SD02 4 lignes, touches + fonction de sauvegarde des données Version spéciale, n° TSP à spécifier Boîtier : GT19 double compartiment, plastique PBT GT18 double compartiment, 316L GT20 double compartiment, revêtu alu...
Page 19 Levelflex FMP55 Réception des marchandises et identification des produits Raccord process : DN80 PN25/40, PTFE>316L bride EN1092-1 DN100 PN25/40, PTFE>316L bride EN1092-1 10K 40A, PTFE>316L bride JIS B2220 10K 50A, PTFE>316L bride JIS B2220 10K 80A, PTFE>316L bride JIS B2220 KHK 10K 100A, PTFE>316L bride JIS B2220...
Page 20 Réception des marchandises et identification des produits Levelflex FMP55 Autre agrément : (plusieurs choix possibles) Version spéciale, n° TSP à spécifier Construction de la sonde : (plusieurs choix possibles) Capteur séparé, câble de 3m, démontable + étrier de montage Version spéciale, n° TSP à spécifier Accessoires montés : (plusieurs choix possibles)
Page 21 Levelflex FMP55 Stockage, transport Stockage, transport Conditions de stockage • Température de stockage admissible : –40…+80 °C (–40…+176 °F) • Utiliser l' e mballage d' o rigine. Transporter le produit vers le point de mesure AVERTISSEMENT Le boîtier peut se détacher ! Risque de blessure ! ‣...
Page 22 Stockage, transport Levelflex FMP55 A0015471 Endress+Hauser...
Page 23 Levelflex FMP55 Montage Montage Dimensions de montage 6.1.1 Dimensions du boîtier de l'électronique 90 (3.54) 78 (3.07) A0015132  4 Boîtier GT18 (316L) ; dimensions en mm (in) 78 (3.07) 90 (3.54) A0015133  5 Boîtier GT19 (matière synthétique PBT) ; dimensions en mm (in) 90 (3.54)
Page 24 Montage Levelflex FMP55 6.1.2 Dimensions support de montage 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) Ø 42 ... 60 mm (inch) (1-1/4 ... 2) A0014793  7 Support de montage pour le boîtier de l' é lectronique Montage mural Montage sur mât...
Page 25 Levelflex FMP55 Montage 6.1.3 FMP55 : Dimensions du raccord process/de la sonde (4.8) = 100 (4) ø82.5 (ø3.25) ø59.8 (ø2.35) ø16 (ø 0.63) 2” ANSI B16.5 ø101 (ø3.98) DN50 EN1092 ø16 10K50 JIS B2220 (ø 0.63) 3” ANSI B16.5 ø131 (ø5.16)
Page 26 Montage Levelflex FMP55 Conditions de montage 6.2.1 Position de montage appropriée A0011281 • Sondes à tige/à câble : à monter dans un bypass/tube de mesure (→  28) • Sondes coaxiales : peuvent être montées à n' i mporte quelle distance de la paroi •...
Page 27 Levelflex FMP55 Montage 6 Nm 6 Nm = 100 mm (4”) = 100 mm (4”) 6 Nm 6 Nm A0014794 Connecteur coudé sur la sonde Connecteur coudé sur le boîtier de l' é lectronique • Version du Levelflex (voir structure du produit) : Caractéristique 600 "Construction de la sonde", option MB "Capteur déporté, 3m câble"...
Page 28 Les sondes coaxiales peuvent être fixées à n' i mporte quel endroit du tube de masse. 6.2.5 Conditions de montage particulières Bypass et tubes de mesure Pour plus d' i nformations sur les solutions de bypass d' E ndress+Hauser, veuillez vous adresser à votre agence Endress+Hauser. Endress+Hauser...
Page 29 Levelflex FMP55 Montage A0014129 Montage dans un tube de mesure Montage dans un bypass • Diamètre du tube : > 40 mm (1,6 in) (pour les sondes à tige). • Une sonde à tige peut être montée jusqu' à un diamètre de 100 mm. Pour des diamètres plus grands, il est recommandé...
Page 30 Montage Levelflex FMP55 Cuves enterrées A0014142 Pour les piquages à grand diamètre, utiliser une sonde coaxiale pour éviter les réflexions sur les parois du piquage. Cuves non métalliques En cas de montage dans des cuves non métalliques, il faut utiliser une sonde coaxiale.
Page 31 Levelflex FMP55 Montage Montage de l'appareil 6.3.1 Outil de montage nécessaire • Pour brides et autres raccords process : outil de montage approprié • Pour tourner le boîtier : clé à molette 8 mm 6.3.2 Montage de l'appareil Monter des appareils avec bride Pour le montage avec joint, utiliser des boulons métalliques non peints pour garantir un...
Page 32 Montage Levelflex FMP55 ATTENTION Les tensions mécaniques peuvent endommager les connecteurs du câble de raccordement ou entraîner un desserrage involontaire du connecteur. ‣ Dans un premier temps, monter la sonde et le boîtier de l' é lectronique en serrant fermement. Ensuite, raccorder le câble de raccordement.
Page 33 Levelflex FMP55 Montage 6 Nm 6 Nm = 100 mm (4”) = 100 mm (4”) 6 Nm 6 Nm A0014794  10 Raccordement du câble de raccordement. Les possibilités suivantes existent : Connecteur coudé sur la sonde Connecteur coudé sur le boîtier de l' é lectronique 6.3.4...
Page 34 Montage Levelflex FMP55 6.3.5 Tourner l'afficheur 3 mm A0013905 1. Si disponible (c' e st-à-dire pour les appareils avec agrément Ex poussières/DIP) : desserrer la griffe de sécurité du couvercle du compartiment de l' é lectronique à l' a ide d' u ne clé...
Page 35 Levelflex FMP55 Raccordement électrique Raccordement électrique Options de raccordement 7.1.1 PROFIBUS PA / FOUNDATION Fieldbus A0011341  11 Occupation des bornes PROFIBUS PA / FOUNDATION Fieldbus Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Blindage de câble : respecter la spécification de câble (→  36)
Page 36 Raccordement électrique Levelflex FMP55 7.1.2 Exemples de raccordement de la sortie tout ou rien Pour les appareils HART, la sortie tout ou rien est disponible en option. Voir structure de commande, caractéristique 20 : "Alimentation, sortie", option B: "2 fils ; 4-20mA HART, sortie tout ou rien".
Page 37 Levelflex FMP55 Raccordement électrique 7.2.3 Parafoudre Si l' a ppareil doit être utilisé pour la mesure de niveau de liquides inflammables, qui nécessite une protection contre les surtensions selon DIN EN 60079-14, standard d' e ssai 60060-1 (10 kA, impulsion 8/20 μs) : garantir une protection contre les surtensions par un parafoudre intégré...
Page 38 Raccordement électrique Levelflex FMP55 Raccorder l'appareil AVERTISSEMENT Risque d'explosion ! ‣ Respecter les normes nationales en vigueur. ‣ Respecter les instructions des Conseils de sécurité (XA). ‣ N' u tiliser que les presse-étoupe spécifiés. ‣ Vérifier que l' a limentation correspond aux indications de la plaque signalétique.
Page 39 Levelflex FMP55 Raccordement électrique A0013837 Raccorder le câble conformément à l' o ccupation des bornes (→  35). 8. En cas d' u tilisation d' u n câble blindé : raccorder le blindage du câble à la borne de terre.
Page 40 Raccordement électrique Levelflex FMP55 Contrôle du raccordement L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ? Les câbles utilisés satisfont-ils aux exigences ? Les câbles montés sont-ils exempts de toute traction ? Tous les presse-étoupe sont-ils montés, serrés et étanches ? La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ?
Page 41 Possibilités de configuration sur site Module d' a ffichage SD02, touches ; le couvercle doit être ouvert Possibilité d' u tilisation via interface CDI (= Endress+Hauser Common Data Interface) 2.1 Ordinateur avec outil de configuration (FieldCare) 2.2 Commubox FXA291, raccordé à l' i nterface CDI de l' a ppareil 8.1.2...
Page 42 Options de configuration Levelflex FMP55 PROFIBUS DP ENDRESS + HAUSER PROFIBUS PA Prosonic Micropilot Levelflex A0011275  16 Le dispositif de mesure se compose d' a ppareils et : Coupleur de segments Ordinateur avec Profiboard/Proficard et outil de service (FieldCare) API (automate programmable industriel) Autres fonctions (vannes, etc.)
Page 43 Levelflex FMP55 Options de configuration Le menu de configuration 8.2.1 Structure Language Affic./Fonction. Paramètre 1 Paramètre 2 Paramètre N Configuration Paramètre config. 1 Paramètre config. 2 Paramètre config. N Entrer code libération Config. étendue Paramètre 1 Paramètre N Sous-menu 1 Sous-menu N Paramètre 1...
Page 44 Options de configuration Levelflex FMP55 8.2.2 Sous-menus et profils utilisateur Certaines parties du menu sont affectées à des profils utilisateur définis. A chaque profil utilisateur correspondent des applications typiques au cours du cycle de vie de l' a ppareil. Rôle...
Page 45 Levelflex FMP55 Options de configuration 8.2.3 Verrouillage du menu Verrouillage du menu au moyen d'un commutateur de verrouillage (verrouillage hardware) Le commutateur de verrouillage sur l' a ppareil permet de bloquer l' a ccès à l' e nsemble du menu. Les valeurs de la plupart des paramètres sont visibles mais ne peuvent pas être modifiées.
Page 46 Options de configuration Levelflex FMP55 Afficheur 8.3.1 Apparence de l'affichage User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  18 Apparence de l' a ffichage sur l' a fficheur Affichage de la valeur mesurée (1 valeur) 1.1 En-tête avec tag et symbole d' e rreur (en cas d' e rreur) 1.2 Symboles de la valeur mesurée...
Page 47 Levelflex FMP55 Options de configuration Symboles d'affichage pour les sous-menus Symbole Signification Affic./Fonction. apparaît : • dans le menu principal à côté de la sélection "Affic./Fonction." A0011975 • à gauche dans l' e n-tête dans le menu "Affic./Fonction." Configuration apparaît : •...
Page 48 Options de configuration Levelflex FMP55 Symboles de la valeur mesurée Symbole Signification Val. mesurée Niveau A0011995 Distance A0011996 Sortie courant A0011998 Courant mesuré A0011999 Tension aux bornes A0012106 Température de l'électronique ou du capteur A0012104 Voies de mesure Voie de mesure 1...
Page 49 Levelflex FMP55 Options de configuration 8.3.2 Eléments de configuration Touche Signification Touche Moins Pour le menu, sous-menu Dans une liste de sélection : déplace la barre de sélection vers le haut. Pour l' é diteur de texte et numérique A0013969 Déplace dans le masque de saisie la barre de sélection vers la gauche (en...
Page 50 Options de configuration Levelflex FMP55 8.3.3 Entrer des chiffres et du texte Editeur numérique Editeur de texte A0013941 A0013999 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Eléments de configuration Masque de saisie Les symboles d' e ntrée et de configuration suivants sont disponibles dans le masque de saisie de l' é...
Page 51 Levelflex FMP55 Options de configuration Commuter • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection A0013985 Permet d' a ccéder à la sélection des outils de correction A0013987 Quitte l' e ntrée sans prendre en compte les modifications...
Page 52 Options de configuration Levelflex FMP55 Symboles de correction de texte sous A0013990 A0013991 A0013989 A0013988 Efface tous les caractères Décale la position du Décale la position du Efface un caractère à entrés curseur d' u ne position vers curseur d' u ne position vers...
Page 53 Levelflex FMP55 Options de configuration 8.3.4 Affichage de la courbe écho sur l'afficheur Pour évaluer le signal de mesure, la courbe écho et, si un mapping a été réalisé, la courbe de mapping sont représentées sur l' a fficheur :...
Page 54 Intégration dans un réseau PROFIBUS Levelflex FMP55 Intégration dans un réseau PROFIBUS Aperçu du fichier des données-mères (GSD) ID fabricant 17 (0x11) Ident number 0x1558 Version profil 3.02 Fichier GSD Informations et fichiers sous : • www.endress.com Version du fichier GSD •...
Page 55 Levelflex FMP55 Intégration dans un réseau PROFIBUS 3. Régler l' a dresse via le menu de configuration : Setup → Adresse appareil A0015903  21 Exemple pour l' a dresse software ; le commutateur 8 est en position "ON" ; l' a dresse est définie dans le menu de configuration (Setup →...
Page 56 Mise en service via le menu de configuration (afficheur local, FieldCare) Levelflex FMP55 Mise en service via le menu de configuration (afficheur local, FieldCare) 10.1 Contrôle de l'installation et du fonctionnement Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de mettre votre point de mesure en service : •...
Page 57 Levelflex FMP55 Mise en service via le menu de configuration (afficheur local, FieldCare) 10.4 Réglage de la langue de programmation 10.4.1 Réglage de la langue via l'afficheur local A0013637 10.4.2 Réglage de la langue via l'outil de configuration (FieldCare) A0015305-FR...
Page 58 Mise en service via le menu de configuration (afficheur local, FieldCare) Levelflex FMP55 10.5 Configuration de la mesure d'interface 100% DK (DC ) A0011177  24 Paramètres de configuration pour la mesure d' i nterface R = Point de référence de la mesure = Distance interface (distance bride à...
Page 59 Levelflex FMP55 Mise en service via le menu de configuration (afficheur local, FieldCare) AVIS Erreur de mesure à cause d'un mauvais coefficient diélectrique du produit inférieur ‣ Si, pour le mode de fonctionnement "Interface+capacitif", le produit inférieur n' e st pas de l' e au, il faut entrer le coefficient diélectrique (valeur CD) de ce produit inférieur :...
Page 60 Mise en service via le menu de configuration (afficheur local, FieldCare) Levelflex FMP55 Chemin de navigation Configuration → Configuration étendue → Sauvegarde données afficheur → Gestion données Fonctions des options de paramètre Options Description Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée dans le module d' a ffichage de l' a ppareil.
Page 61 Levelflex FMP55 Suppression des défauts Suppression des défauts 11.1 Recherche des défauts Erreurs générales Erreur Cause possible Remède L' a ppareil ne réagit pas. La tension d' a limentation ne Appliquer la tension correcte. correspond pas aux indications sur la plaque signalétique.
Page 62 Suppression des défauts Levelflex FMP55 Erreur Cause possible Remède Echo parasite Réaliser un mapping sur l' e nsemble de la longueur de sonde avec la cuve vide (→  97). Pente du niveau incorrecte Type de cuve mal réglé. Régler correctement le paramètre Type sur l' e nsemble de la gamme cuve(→...
Page 63 Levelflex FMP55 Suppression des défauts "Hors spécifications" L' a ppareil fonctionne : • En dehors de ses spécifications techniques (par ex. pendant le démarrage ou le nettoyage) A0013958 • En dehors du paramétrage effectué par l' u tilisateur (par ex. niveau en dehors de l' é...
Page 64 Suppression des défauts Levelflex FMP55 11.2.2 Appeler les mesures correctives Message relatif aux mesures correctives X X X X X X X X X X X X X X 20.50 S441 Sortie cour.1 Sortie cour.1 (ID:153) S441 2d11h05m55s 1.Vérifier process 2.Vérifier régl.sortie courant...
Page 65 Levelflex FMP55 Suppression des défauts A0014014-FR Appeler les mesures correctives 1. Naviguer vers le menu "Diagnostic".  Dans le paramètre "Diagnostic actuel", l' é vénement diagnostic est affiché avec un texte d' é vénement. 2. Placer le curseur à droite dans la zone d' a ffichage, au-dessus du paramètre "Diagnostic act.".
Page 66 Suppression des défauts Levelflex FMP55 2. Appuyer simultanément sur  + .  Le message relatif aux mesures d' é limination est fermé. Message relatif aux mesures d' é limination (→  64) 11.5 Aperçu des événements de diagnostic 11.5.1 Défauts du capteur...
Page 67 Levelflex FMP55 Suppression des défauts Evénement de diagnostic Mesure corrective Mode défaut Code Description F276 Défaut du module E/S 1. Redémarrer l' a ppareil. Alarme 2. Remplacer le module E/S F282 Mémoire des données 1. Redémarrer l' a ppareil. Alarme 2.
Page 68 Suppression des défauts Levelflex FMP55 Evénement de diagnostic Mesure corrective Mode défaut Code Description F941 Echo perdu Vérifier le réglage de la valeur CD. Alarme/ S941 avertissement S942 Dans la distance de 1. Vérifier le niveau. Avertissement sécurité 2. Vérifier la distance de sécurité.
Page 69 Levelflex FMP55 Suppression des défauts  Le message relatif aux mesures d' é limination de l' é vénement de diagnostic sélectionné s' o uvre. 2. Appuyer simultanément sur  + .  Le message relatif aux mesures d' é limination est fermé.
Page 70 Suppression des défauts Levelflex FMP55 11.7 Historique du software Date Version Modifications Documentation (FMP55, PROFIBUS) CD-ROM Manuel de mise en Description des Information technique software service paramètres de l'appareil 07.2011 01.00.zz Software d' o rigine CD00518F/00/ BA01008F/00/FR/ GP01001F/00/FR/ TI01003F/00/FR/13.11 A2/14.11 10.10...
Page 71 • Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le Service Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 72 Réparation Levelflex FMP55 12.2 Pièces de rechange • Certains composants d' a ppareil interchangeables sont identifiés par une plaque signalétique de pièce de rechange. Celle-ci comprend des informations sur la pièce de rechange. • Dans le couvercle du compartiment de raccordement de l' a ppareil, se trouve une plaque signalétique de pièce de rechange comprenant les indications suivantes :...
Page 73 Levelflex FMP55 Maintenance Maintenance En principe, l' a ppareil ne requiert pas de maintenance spécifique. 13.1 Nettoyage extérieur Lors du nettoyage extérieur, il faut veiller à ne pas utiliser de produit de nettoyage agressif pour la surface du boîtier et les joints.
Page 74 Accessoires Levelflex FMP55 Accessoires 14.1 Accessoires spécifiques à l'appareil Accessoires Description Capot de protection climatique mm (in) A0015466 298.5 (11.8) 273.8 (10.8) 164 (6.46) 255.1 (10) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Le capot de protection climatique peut être commandé en même temps que l' a ppareil (structure de commande, caractéristique 620 "Accessoires joints",...
Page 75 Levelflex FMP55 Accessoires Accessoires Description Support de montage pour le boîtier de l' é lectronique 122 (4.8) 140 (5.5) 158 (6.2) 175 (6.9) Ø 42 ... 60 mm (inch) (1-1/4 ... 2) A0014793 Montage mural Montage sur mât Pour la version d' a ppareil "Capteur séparé" (voir caractéristique 060 de la structure de produit), le support de montage est compris dans la livraison.
Page 76 Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser avec l' i nterface CDI (= Endress +Hauser Common Data Interface) et l' i nterface USB d' u n ordinateur de bureau ou portable. Pour les détails : document "Information technique" TI405C 14.3...
Page 77 Levelflex FMP55 Accessoires 14.4 Composants système Accessoires Description Enregistreur graphique L' e nregistreur graphique Memograph M fournit des informations sur toutes les Memograph M grandeurs importantes du process. Les valeurs mesurées sont enregistrées de façon sûre, les seuils sont surveillés et les points de mesure sont analysés. La sauvegarde des données est réalisée dans une mémoire interne de 256 Mo et en plus sur une...
Page 78 En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.
Page 79 Levelflex FMP55 Mise au rebut Mise au rebut Lors de la mise au rebut, il faut séparer les différents composants de l' a ppareil selon leurs matériaux. Endress+Hauser...
Page 80 Vue d' e nsemble du menu de configuration Levelflex FMP55 Vue d'ensemble du menu de configuration Language (→  86) Affic./Fonction. → Accès afficheur (→  87) Etat verrouill. (→  87) Format d' a ffich. (→  87) Affich. contraste (→...
Page 81 Levelflex FMP55 Vue d' e nsemble du menu de configuration Configuration → Config. étendue → Interface / Cal.aut.cste.dié Epais.inter.manu (→  105) → Const. diélectr. (→  105) Val.CD calculée (→  105) Uti.val.CDcal (→  106) Configuration → Config. étendue →...
Page 82 Vue d' e nsemble du menu de configuration Levelflex FMP55 Configuration → Config. étendue → Analog input 1...6 → Channel (→  122) PV filter time (→  122) Fail safe type (→  122) Fail safe value (→  123) Out value (→...
Page 83 Levelflex FMP55 Vue d' e nsemble du menu de configuration Nomb.décimales 4 (→  135) Affich. interval. (→  90) Amort. affichage (→  136) Ligne d' e n-tête (→  136) Texte ligne d' e n-tête (→  137) Carac.
Page 84 Vue d' e nsemble du menu de configuration Levelflex FMP55 Interface linéar. (→  149) Epai.interf.sup. (→  149) Etat commutation (→  120) Diagnostic → Val. mesurée → Analog input 1...6 → Channel (→  122) Out value (→  123) Out status (→...
Page 85 Levelflex FMP55 Vue d' e nsemble du menu de configuration Signal de niveau (→  157) Signal couplage (→  158) Signal interface (→  158) Diagnostic → Reset appareil → Reset appareil (→  159) Expert Le menu "Expert" est décrit dans la documentation GP01000F ("Description des paramètres de l' a ppareil").
Page 86 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description des paramètres de l'appareil (menu de configuration) • : Indique le chemin de navigation vers le paramètre via l' a fficheur • : Indique le chemin de navigation vers le paramètre via l' o util de configuration (par ex.
Page 87 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) 18.1 Menu "Affichage/Fonctionnement" Ce menu ne s' a ffiche que s' i l y a un affichage sur site. Affichage droits d'accès Navigation Affich./Fonction. → Affichage droits d' a ccès Configuration →...
Page 88 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Navigation Affich./Fonction. → Format affichage Configuration → Configuration étendue → Affichage → Format affichage Description Sélection du mode d' a ffichage sur l' a fficheur local. Le format de l' a ffichage (taille, bargraph) et le nombre de valeurs mesurées affichées (1...4) peuvent être réglés.
Page 89 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Information complémentaire1 valeur, taille max. A0011948-FR Bargraph + 1 valeur A0012011-FR 2 valeurs A0012013-FR Valeur taille max. + 2 valeurs A0012016-FR 4 valeurs A0012019-FR Affichage contraste Navigation Affich./Fonction. → Contraste affichage Description Adaptation du contraste de l' a ffichage aux conditions environnantes (par ex.
Page 90 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Réglage par défaut 30 % Intervalle affichage Navigation Affich./Fonction. → Intervalle affichage Configuration → Configuration étendue → Affichage → Intervalle affichage Description Réglage de la durée d' a ffichage des valeurs mesurées sur l' a fficheur local, lorsque celles-ci sont affichées en alternance.
Page 91 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Réglage par défaut Type de cuve Navigation Configuration → Type de cuve Configuration → Config. étendue → Interface → Type de cuve Description Détermination du type de cuve Sélection...
Page 92 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description Détermination du coefficient diélectrique relatif ε de la phase supérieure (DC A0013181 Entrée 0 ... 20 Réglage par défaut Information complémentaireLes coefficients diélectriques pour de nombreux produits utilisés dans l' i ndustrie sont indiqués dans la documentation SD106F, téléchargeable depuis le page Internet Endress...
Page 93 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Navigation Configuration → Plage de mesure Description Détermination de l' é talonnage plein F. F est la distance entre le niveau minimal (0%) et le niveau maximal (100%).
Page 94 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description Indique la hauteur mesurée L de l' i nterface (avant linéarisation) A0013197 Information complémentairePour l' a ffichage, c' e st l' " Unité de niveau" sélectionnée qui est utilisée .
Page 95 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Description Indique la distance mesurée D entre le point de référence (bord inférieur de la bride resp. du raccord fileté) et l' i nterface A0013202 Information complémentairePour l' a ffichage, c' e st l' " Unité de niveau" sélectionnée qui est utilisée .
Page 96 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description Dépend de la méthode d' a dressage : • Dans le cas de l' a dressage software (→  54) : Paramètre modifiable pour le réglage de l' a dresse bus de l' a ppareil •...
Page 97 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) 18.2.1 La séquence "Suppression" Confirmation distance Navigation Configuration → Suppression → Confirmation dist. Description Confirmation que la distance affichée correspond à la distance réelle. A l' a ide de l' e ntrée, l' a ppareil détermine la zone de suppression.
Page 98 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Entrée 0,1 m (0,33 ft) ... longueur de sonde (LN) Réglage par défaut 0,1 m (0,33 ft) Information complémentaireLa distance est mesurée à partir du point de référence, c' e st-à-dire à partir du bord inférieur de la bride de montage ou du raccord fileté.
Page 99 é dition à l' a ffichage de la valeur mesurée, l' a ppareil bloque les paramètres protégés en écriture automatiquement après 60 s supplémentaires. En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. Entrée 0…9 999...
Page 100 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description Entrée d' u n nom unique pour le point de mesure afin de pouvoir l' i dentifier rapidement dans l' i nstallation. Il est indiqué dans l' e n-tête :...
Page 101 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Sous-menu "Interface" Caractéristique process Navigation Configuration → Configuration étendue → Interface → Caract. process Description Détermination de la vitesse de variation de niveau typique Sélection • Rapide > 1 m (40")/min •...
Page 102 • Paramètre spécial : Interface + capacitif Remarque : Ne sélectionner cette option qu' a près avoir consulté Endress+Hauser. Condition : La capacité spécifique (pF/m) est connue. Evaluation du signal : Tant qu' i l y a une interface nette, le niveau total et la hauteur d' i nterface sont déterminés par le radar filoguidé.
Page 103 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Information complémentaire Les coefficients diélectriques pour de nombreux produits utilisés dans l' i ndustrie sont indiqués dans la documentation SD106F, téléchargeable depuis le page Internet Endress+Hauser (www.endress.com). Unité de niveau Navigation Configuration →...
Page 104 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Information complémentaireLes échos dans la distance de blocage ne sont pas pris en compte lors de l' é valuation du signal. La distance de blocage supérieure est utilisée pour •...
Page 105 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Séquence "Calcul CD automatique" Si, dans le cas de mesures d' i nterface, l' é paisseur du produit supérieur est connue à un instant donné (par ex. par une mesure manuelle), le coefficient diélectrique du produit supérieur peut être déterminé...
Page 106 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Utiliser CD calculé Navigation Configuration → Configuration étendue → Interface → Calcul CD auto. → Utiliser CD calculé Signification Confirmation que le CD calculé automatiquement doit être utilisé.
Page 107 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Sous-menu "Linéarisation" Type linéarisation Navigation Configuration → Configuration étendue → Linéarisation → Type linéarisation Description Détermination de la linéarisation Sélection • Aucun Le niveau est délivré sans conversion dans 100% l' u nité...
Page 108 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Condition Visible uniquement si une linéarisation a été sélectionnée (c' e st-à-dire Type linéarisation¹Aucun) Description Choix de l' u nité pour la valeur linéarisée Sélection • Texte libre •...
Page 109 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Description Entrée de la capacité maximale de la cuve (100%), mesurée dans l' U nité après linéarisation Entrée -50000 ... +50000 Réglage par défaut Diamètre Navigation Configuration → Configuration étendue → Linéarisation → Diamètre Condition Visible uniquement si l' u n des types de linéarisation suivants a été...
Page 110 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Mode tableau Navigation Configuration → Configuration étendue → Linéarisation → Mode tableau Condition Visible uniquement si le type de linéarisation "Tableau" a été sélectionné. Description Choix du mode d' e ntrée pour le tableau de linéarisation Sélection...
Page 111 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Entrée Dépend de la gamme de niveau paramétrée, voir paramètre Etalonnage vide(→  92) et Etalonnage plein(→  92). Réglage par défaut Information complémentairePour Mode tableau = Manuel : Le paramètre Niveau est un paramètre d' e ntrée.
Page 112 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Sous-menu "Réglages sécurité" Sortie perte écho Navigation Configuration → Configuration étendue → Réglages sécurité → Sortie perte écho Description Détermination du signal de sortie en cas de perte d' é cho Sélection...
Page 113 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Description Détermination de la pente de la rampe en cas de perte d' é cho 100% A0013269 Temporisation de la perte d' é cho Rampe de la perte d' é cho (valeur positive) Rampe de la perte d' é...
Page 114 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Séquence "Confirmation WHG" La séquence "Confirmation WHG" n' e st disponible que pour les appareils avec agrément WHG (caractéristique 590 : "Autre agrément", option LC : "Sécurité antidébordement WHG" ), tant qu' i ls ne sont pas verrouillés selon WHG.
Page 115 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Séquence "Correction longueur sonde" La séquence "Correction longueur sonde" permet de s' a ssurer que l' a ppareil affecte correctement le signal de l' e xtrémité de la sonde dans la courbe écho. L' a ffectation est correcte si la longueur de sonde affichée par l' a ppareil correspond à...
Page 116 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Sélection • Longueur sonde ok A sélectionner lorsque la longueur de sonde affichée est correcte. Il n' e st pas nécessaire de corriger. L' a ppareil quitte la séquence ("End of sequence" s' a ffiche).
Page 117 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Navigation Configuration → Config. étendue → Sortie commutation → Affec. sor état Description Définit la fonction de la sortie tout ou rien (sortie collecteur ouvert). Sélection • Arrêt La sortie est toujours ouverte (non conductrice).
Page 118 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Sélection • Arrêt Aucune grandeur mesurée n' e st affectée. • Niveau linéarisé • Distance • Interface linéarisée • Distance interface • Interface supérieure • Tension aux bornes •...
Page 119 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Information complémentaireLe comportement à la commutation se fait selon la position relative de ces deux points de commutation. Seuil d'enclenchement > Seuil de déclenchement : La sortie se ferme lorsque la valeur mesurée dépasse le point d' e nclenchement.
Page 120 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Condition Uniquement visible pour Affec. sor. état = Seuil et Affecter seuil ≠ ¹Arrêt. Description Définit la temporisation pour l' a ctivation de la sortie. Gamme de valeurs 0…100 s...
Page 121 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Signal sortie inversé Navigation Configuration → Config. étendue → Sortie commutation → Signal sor. inver. Description Permet l' i nversion du comportement à la commutation Sélection • Non La sortie tout ou rien se comporte selon la description ci-dessus.
Page 122 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Sous-menu "Analog input 1" ... "Analog input 6" Les sous-menus Analog input 1 ... Analog input 6 permettent de paramétrer les blocs AI de l' a ppareil. Channel Navigation Configuration →...
Page 123 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Navigation Configuration → Config. étendue → Analog input 1...6 → Fail safe type Description Définit la valeur de sortie du bloc AI en cas d' e rreur. Sélection •...
Page 124 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Out status HEX Navigation Configuration → Config. étendue → Analog input 1...6 → Out status HEX Diagnostic → Valeur mesurée → Analog input 1...6 → Out status HEX Description Indique le code hexadécimal pour l' é...
Page 125 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Sous-menu "Digital input 1" ... "Digital input 4" Les sous-menus Digital input 1 ... Digital input 4 permettent de paramétrer les blocs DI de l' a ppareil. Channel Navigation Configuration →...
Page 126 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Réglage par défaut Fail safe value Navigation Configuration → Config. étendue → Digital output 1...4 → Fail safe type Condition Uniquement visible pour Fail safe type = Fail safe value.
Page 127 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Information complémentaireLe code hexadécimal donne des informations plus précises sur l' é tat de l' a ppareil que le paramètre Out status. Pour la signification du code hexadécimal, voir BA00034S, "PROFIBUS DP/PA - Guidelines for planning and commissioning".
Page 128 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Fail safe type Navigation Configuration → Config. étendue → Analog output 1...4 → Fail safe type Description Définit le comportement de sortie du bloc AO en cas d' a pparition d' u ne erreur.
Page 129 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Affichage • Good • Uncertain • Bad Out status HEX Navigation Configuration → Config. étendue → Analog output 1...4 → Out status HEX Diagnostic → Valeur mesurée → Analog output 1...4 → Out status HEX Description Affichage de l' é...
Page 130 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description Définit si la valeur d' e ntrée doit être inversée avant d' ê tre traitée dans le bloc DO. Sélection • Arrêt • Marche Réglage par défaut Arrêt...
Page 131 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Out value Navigation Configuration → Config. étendue → Digital output 1...4 → Out value Diagnostic → Valeur mesurée → Digital output 1...4 → Out value Description Affichage de la valeur actuelle de la sortie bloc.
Page 132 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Le sous-menu "Affichage" Pour les outils de configuration : Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Format affichage (→...
Page 133 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Sélection • x • x.x • x.xx • x.xxx • x.xxxx Réglage standard x.xx Affichage valeur 2 Navigation Configuration → Configuration étendue → Affichage → Affichage valeur 2 Description Sélection d' u ne valeur mesurée représentée sur l' a fficheur local.
Page 134 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Sélection • x • x.x • x.xx • x.xxx • x.xxxx Réglage standard x.xx Affichage valeur 3 Navigation Configuration → Configuration étendue → Affichage → Affichage valeur 3 Description Sélection d' u ne valeur mesurée représentée sur l' a fficheur local.
Page 135 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Sélection • x • x.x • x.xx • x.xxx • x.xxxx Réglage standard x.xx Affichage valeur 4 Navigation Configuration → Configuration étendue → Affichage → Affichage valeur 4 Description Sélection d' u ne valeur mesurée représentée sur l' a fficheur local.
Page 136 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Sélection • x • x.x • x.xx • x.xxx • x.xxxx Réglage standard x.xx Intervalle affichage (→  90) Amortissement affichage Navigation Configuration → Configuration étendue → Affichage → Amortissement affichage Description Réglage du temps de réaction de l' a fficheur local lors de fluctuations de la valeur mesurée...
Page 137 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Texte en-tête Navigation Configuration → Configuration étendue → Affichage → Texte en-tête Condition L' o ption Texte libre est sélectionnée dans le paramètre En-tête(→  136). Description Entrée d' u n texte personnalisé pour les en-têtes de l' a fficheur local. Il n' a pparaît qu' e n mode mesure normal.
Page 138 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Réglage par défaut Décimal Menu décimales Navigation Configuration → Configuration étendue → Affichage → Menu décimales Description Nombre de décimales pour les nombres dans le menu de configuration.
Page 139 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Sous-menu "Affichage sauvegarde données" Le sous-menu Sauvegarde données n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 140 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Sélection • Annuler Aucune action n' e st réalisée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 141 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) 18.3 Menu "Diagnostic" Diagnostic actuel Navigation Diagnostic → Diagnostic actuel Description Affichage du message de diagnostic actuel. S' i l y a plusieurs messages de diagnostic simultanément, seul le message avec la plus haute priorité est affiché.
Page 142 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Temps de fonctionnement (→  139) Endress+Hauser...
Page 143 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) 18.3.1 Sous-menu "Liste diagnostic" Dans ce sous-menu, jusqu' à 5 messages de diagnostic en cours peuvent être affichés. S' i l y a plus de 5 messages de diagnostic, ce sont les messages avec la plus haute priorité qui sont affichés.
Page 144 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 18.3.2 Sous-menu "Journal événements" Options de filtre Navigation Diagnostic → Journal événements → Options de filtre Description Sélection de la catégorie (signal état) dont les messages d' é vénement sont affichés dans la liste des événements.
Page 145 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Information complémentaireAffichage Exemple 1 de format d' a ffichage : I 1091 24d12h13m00s Configuration modifiée Exemple 2 de format d' a ffichage : S441 01d4h12min30s Sortie courant 1 HistoROM Un HistoROM est une mémoire d' a ppareil "non volatile"...
Page 146 Affichage du numéro de série de l' a ppareil. Il se trouve également sur la plaque signalétique. Utilisation du numéro de série • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Affichage Chaîne de max.
Page 147 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Code commande Navigation Diagnostic → Info appareil → Code commande Description Affichage de la référence de commande de l' a ppareil. EIle se trouve également sur la plaque signalétique. La référence est générée par transformation réversible de la référence de commande étendue, qui indique les options de toutes les caractéristiques de l' a ppareil...
Page 148 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description Indique le numéro d' i dentification PROFIBUS. A l' a ide de ce numéro, un maître PROFIBUS peut identifier le type de l' a ppareil. Endress+Hauser...
Page 149 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) 18.3.4 Sous-menu "Valeur mesurée" Distance (→  94) Niveau linéarisé Navigation Diagnostic → Valeur mesurée → Niveau linéarisé Description Affichage du niveau linéarisé Distance d'interface (→  94) Interface linéarisée...
Page 150 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Sous-menu "Analog input 1" ... "Analog input 6" Channel (→  122) Out value (→  123) Out status (→  123) Out status HEX (→  124) Sous-menu "Digital input 1"...
Page 151 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Out status (→  131) Out status HEX (→  131) Endress+Hauser...
Page 152 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 18.3.5 Sous-menu "Mémoire valeurs mesurées" Ce menu n' e st affiché que si la fonction étendue de l' H istoROM est activée dans l' a ppareil. Affectation voie 1...voie 4 Navigation Diagnostic →...
Page 153 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) Description Définition de l' i ntervalle t de sauvegarde des valeurs mesurées. Il détermine l' i ntervalle de temps entre chaque point de données dans la mémoire des données et ainsi le temps de...
Page 154 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description Affichage de l' é volution des valeurs mesurées pour la voie de sauvegarde sous la forme d' u ne courbe. A0013859 • Axe x : Indique, en fonction du nombre de voies sélectionnées, 250 à 1000 valeurs mesurées d' u ne grandeur de process.
Page 155 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) 18.3.6 Sous-menu "Simulation" Affectation simulation grandeur mesure Navigation Diagnostic → Simulation → Aff.sim.gran.mes. Description Sélection d' u ne grandeur de process pour la simulation qui est activée. Tant que la simulation est active, l' a ffichage alterne entre la valeur mesurée et un message de...
Page 156 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Description Active ou désactive la simulation de la sortie tout ou rien. Sélection • Arrêt • Marche Réglage par défaut Arrêt Etat de commutation Navigation Diagnostic → Simulation → Etat de commutation Condition Visible uniquement pour Simulation sortie commutation = Marche.
Page 157 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) 18.3.7 Sous-menu "Test appareil" Démarrer test appareil Navigation Diagnostic → Test appareil → Démarrer test appareil Description Démarrage d' u n test de l' a ppareil. Sélection • Non L' a ppareil quitte le paramètre sans qu' u n test de l' a ppareil n' a it eu lieu.
Page 158 Description des paramètres de l' a ppareil (menu de configuration) Levelflex FMP55 Navigation Diagnostic → Test appareil → Signal de niveau Condition Visible uniquement après qu' u n test de l' a ppareil a été réalisé. Description Affichage du résultat du test de l' a ppareil, spécialement pour le signal de niveau Affichage •...
Page 159 Levelflex FMP55 Description des paramètres de l' a ppareil (menu de configuration) 18.3.8 Sous-menu "Reset appareil" Reset appareil Navigation Diagnostic → Reset appareil → Reset appareil Description Réinitialisation de l' e nsemble de la configuration de l' a ppareil ou d' u ne partie de la configuration d' u n état défini.
Page 160 Index Levelflex FMP55 Index Code commande (paramètre) ....147 Composants système ......77 Accessoires Concept de réparation .
Page 161 Levelflex FMP55 Index Distance interface (paramètre) ....94 Liste événements (paramètre) ....144 Domaine d' a pplication .
Page 162 Index Levelflex FMP55 Plage de mesure (paramètre) ....92 Sondes coaxiales Plaque signalétique ......16 Capacité...
Page 163 Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
Page 164 *71235535* 71235535 www.addresses.endress.com...

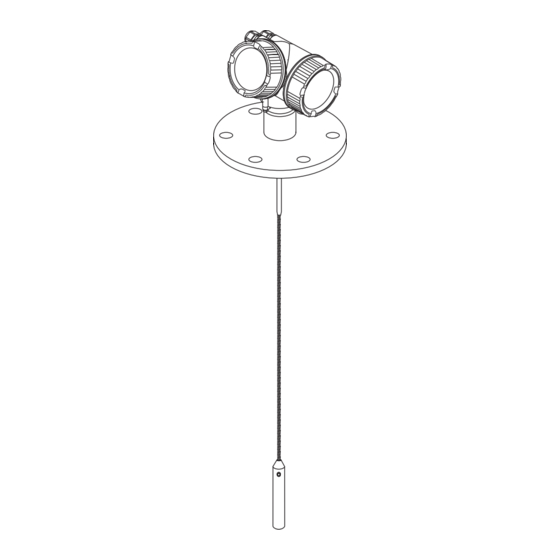

Endress+Hauser Levelflex FMP55 Manuel De Mise En Service

Liens rapides

Manuels Connexes pour Endress+Hauser Levelflex FMP55

Sommaire des Matières pour Endress+Hauser Levelflex FMP55
