  • Page 2 Bitronics DualBus Switch Kit User Manual Kit du commutateur Bitronics DualBus Guide de l’utilisateur Bitronics DualBus Switch Set Benutzerhandbuch Bitronics DualBus Switch Kit Handleiding F1U128-KIT P73046...
  • Page 4 Table of Contents English ......... 1 Français .
  • Page 6 P72009 Other Parts Needed (if necessary) • IEEE 1284 printer cable, Belkin Part# F2A046-XX. You will need this cable to connect a printer to the autoswitch. Your current printer cables may work, but IEEE-compliant cables are recommended. • IEEE 1284 device cable, Belkin Part# F2A047-XX. You will need this cable to connect a computer to the autoswitch.

  • Page 7: Technical Specifications

    Technical Specifications Compatible Standards: IEEE 1284-1994 Parallel Port Communication Standard Electrical: Input Voltage 9VDC Max Input Current 600mA Max Power Consumption 5.4W Max Heat Dissipation 0.31 BTU/min Dimensions: Width: 7.0” (17.8cm) Height: 3.75” (9.5cm) Depth: 1.25” (3.2cm) Weight: 7.1 oz. (202 g) Storage Temperature: -10ºC to 50ºC (14ºF to 122ºF)

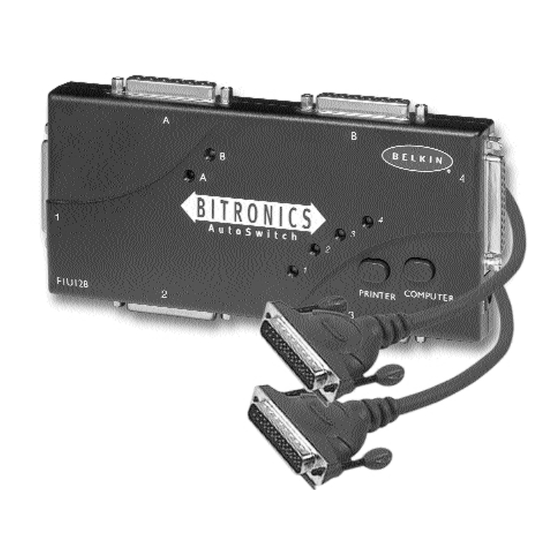

  • Page 8 Product Detail Device activity LEDs Connector to Device B Connector to Device A Connector Connector to PC1 to PC4 DC power jack (side) Connector to PC2 Connector to PC3 Computer button Printer button PC activity LEDs DIP switch settings (located underneath switch): SW1: Reset Switch To reset, OFF¡ON¡OFF...
  • Page 9 Manual Mode and Port Monitoring In manual mode, you can select a port manually through the buttons on the Bitronics switch. You can also use this mode in conjunction with software to see your switch in action! • Press COMPUTER to select which computer port you wish to configure or monitor.
  • Page 10 Choose your operating system Windows ® 3.x ......... Page 6 MS-DOS .

  • Page 11: Software Installation: Windows

    Software installation: Windows ® Insert the diskette labeled P27236 in your floppy drive. In the Program Manager, click on FILE then click RUN. In the space, type in "a:\setup.exe". Follow the installation instruction prompts. After the setup program is done, simply double-click on the correct icon to run the port selection program.
  • Page 12 Software installation: MS-DOS To switch port, simply click on the port letter of your choice, and your computer will be connected to the device on the port chosen. Software-Installation: MS-DOS Enter the following at the DOS prompt and press ENTER: Copy a:\dos\swport.com c:\SWPORT.com SWPORT.com is a command-line executable.
  • Page 13 Instructions on how to do this differs from one computer to the next. Please consult your computer manufacturer’s manual, tech support, or website for information on how to do this. Please do not call Belkin Tech Support regarding this because each computer’s BIOS setup routine is different.
  • Page 14 Windows 95 / 98 and NT ® ® (continued) Connect four computers and the devices to be shared to the Bitronics Switch as shown below. Two cables that connect computers to the Bitronics switch are included. Take note of which port each device is connected to: Device A Device B...
  • Page 15 Windows ® 95 / 98 and NT ® (continued) In order for all computers to properly share the devices, the software must be installed on all four computers. 4.1. Insert the disk into your floppy drive. Click on Start, then click Run. Enter a:\BITRONIX.exe, then click OK.
  • Page 16 Windows 95 / 98 and NT ® ® (continued) 4.4. Select the model of the Bitronics Switch you have, which is the F1U127 / F1U128. Click Next. 4.5. Select Destination Folder. The default folder is recommended. Click Next.
  • Page 17 ® ® (continued) 4.6. Select Program Folder. The default, Belkin Bitronics Switch, is the recommended. Click Next. 4.7. When done installing, the program will ask you to restart your computer. You must restart in order to activate the software properly.
  • Page 18 Windows 95 / 98 and NT ® ® (continued) Once your computer has rebooted, the Bitronics icon will appear in your system tray. This is how you can easily control and configure the Bitronics Switch. 6. Double-click on the icon to open up the setup program: Select the correct LPT port the Bitronics switch is connected to.
  • Page 19 Windows 95 / 98 and NT ® ® (continued) Click on Settings. This is where you tell the software what devices are connected to each port: Device Type gives you a pull-down menu showing the types of printers installed on your computer and other possible parallel device types as well. Here, you must select the correct type for the device connected to that port.
  • Page 20 Windows 95 / 98 and NT ® ® (continued) Display Name is a free text field. You can enter any description here for the attached devices. For instance, Port A has the Zip ® Drive connected and Port B has the InkJet connected. You can rename these fields to say "My Zip Drive"...
  • Page 21 Windows 95 / 98 and NT ® ® (continued) Change printer port from LPT1 to AutoSwitch port: If one or both of the devices being shared is a printer, you must follow the procedure below to reconfigure the port connected to the printer. If both devices are printers, then this must be done for both printers.
  • Page 22 Windows 95 / 98 and NT ® ® (continued) 8.3. Click on the Details tab. In the pull-down menu Print to the following port:, select the correct port this printer is connected to on the Bitronics switch: • LPx1 – PA (autoswitch) – Select this if the printer is connected to Port A of the Bitronics switch.
  • Page 23 Windows ® 95 / 98 and NT ® (continued) 8.5. If NOT grayed out, click on Disable bi-directional support for this printer. Otherwise, ignore. 8.6. Click OK in the Spool Settings window. Click OK again in the main properties window. Using the Bitronics Software Example: Two Printers Shared Between Two Computers...

  • Page 24: How Does It Work

    Windows 95 / 98 and NT ® ® (continued) How does it work? With the Bitronics Software loaded and the ports properly configured for the printers as shown in step 8 above, when you print in Windows ® , the print job goes to the Bitronics software first.
  • Page 25 Windows ® 95 / 98 and NT ® (continued) All you have to do is pick your printer, and the software does everything else. But remember, ALL THE SETTINGS MUST BE CORRECT, otherwise you may print garbage out of the wrong printer! Below, the user has chosen the LaserJet ™...
  • Page 26 Windows 95 / 98 and NT ® ® (continued) EXAMPLE: Sharing One Printer and a Zip ® drive (or any other mass storage device) When dealing with a mass storage device (devices that add a drive letter to your system like E:) such as a Zip ®...
  • Page 27 Windows 95 / 98 and NT ® ® (continued) Click on the port that has the mass storage device connected. In this case, it is a Zip drive on Port A. As you can see, the Display Name ® entered above appears below as you had entered it. Click OK. Now, the Bitronics switch will always keep your computer connected to the Zip ®...
  • Page 28 Windows 95 / 98 and NT ® ® (continued) Visual Feedback – How do I know what port I am on? When the Bitronics switch is in its normal scanning mode, the LEDs are moving back and forth across the computer ports. To see the software in action, simply press the COMPUTER button so you can see a computer port’s connection.
  • Page 29 To remove the icon, simply right click on it, and answer Yes to the prompt. • To reload the icon back into the system tray, click on Start, select Programs, select Belkin Bitronics Switch and select AutoSwitch-Multi PCs. ADVANCED USER TIP: If you are using devices with pass-through ports (like Zip ®...
  • Page 30 Windows 95 / 98 and NT ® ® (continued) Using the File Transfer Feature The file transfer feature of the Bitronics switch allows both computers to connect as if there were a file transfer cable connected between them. To do this, double-click on the Bitronics switch system tray icon, click on File Transfer, and click OK.

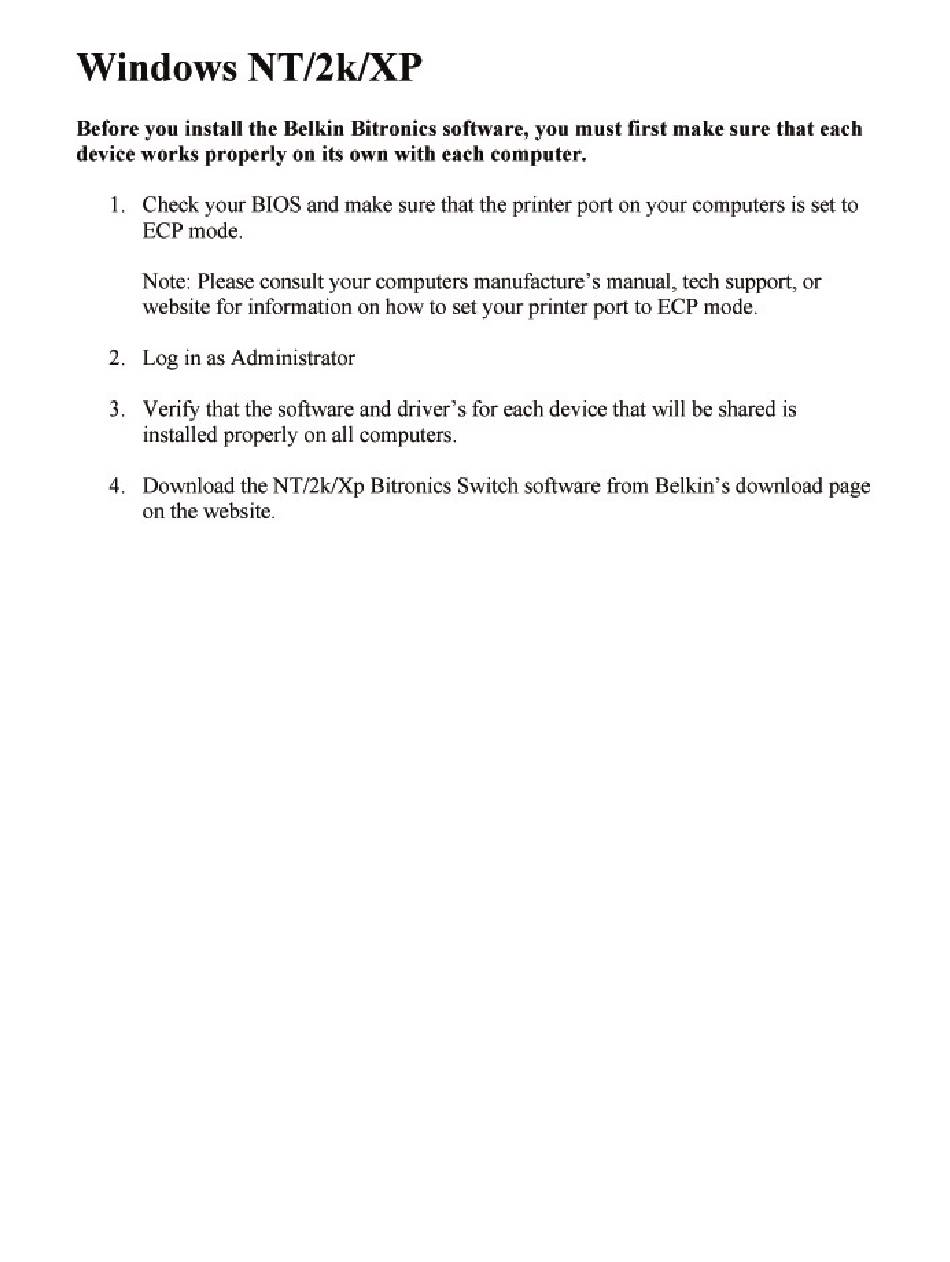

  • Page 31 Windows ® 95 / 98 and NT ® (continued) Usage in Windows NT ® In Windows NT , you can perform the same installation as in the Windows ® ® 98 procedure above. Make sure the power supply is connected to the Bitronics switch, otherwise, there may be a significant delay in the processing of requests from NT ®...
  • Page 32 Windows 95 / 98 and NT ® ® (continued) To set the spool settings correctly, click on the SCHEDULING tab. Make sure "Start printing after last page is spooled" is selected. Also, set "Priority" to highest: Click OK when done.
  • Page 33 First UNINSTALL the Bitronics software. You can do this by right-clicking on the taskbar icon and answering YES to the prompt. Then, click on START, PROGRAMS, BELKIN BITRONICS SWITCH, then UNINSTALLSHIELD. After restarting your computer, you can install the older NT version of the software located in the second disk (part# P72736).

  • Page 34: Changing Your Pc's Parallel Port Mode To Ecp

    Do this on all the computers connected to the switch. If your computer is not listed here, please check their website, or call their technical support. Please do not call Belkin Tech Support on this particular issue. ACER While the computer is booting, follow the directions on the screen: To enter Setup, press CTRL+ALT+ESC.
  • Page 35 Appendix (continued) Hewlett-Packard Steps for HP Pavillion PC Models At the HP Blue Screen, press F1 to enter Setup. Select Advanced from the menu bar. Following the legend directions, select Peripheral Configuration and then use the arrow-down key to move to Parallel Port Mode. Select the mode with the highest performance (e.g.
  • Page 36 Appendix (continued) Steps for IBM Aptiva 2176-C33, IBM BIOS v BSTUS4B NOTE: The steps for this computer are not included in the document received in the box. While the computer is booting, follow the directions on the screen: Press F1 to enter Setup.
  • Page 37 Appendix (continued) Sony Models PCV-70/90/100/120: Restart your computer. During the first black and white Sony screen, press F3 to enter the boot screen. Press F1 to enter the BIOS Setup. Use right arrow to reach the Advanced menu. Scroll down and highlight Peripheral Configuration and press ENTER. Scroll down and highlight Parallel Port Type.
  • Page 38 Appendix (continued) 1. Normal (Output only) 2. Bi-directional (default) 3. ECP (requires IEEE 1284 printer/parallel cable) Select ECP and click OK to save results and close the window. Click Yes to restart the computer. NOTE: Changes made in the Sony Notebook Utility are also made in the BIOS. Sony PCG-729: In Windows 95, open the Start Menu.
  • Page 39 Belkin Components warrants this product against defects in materials and workmanship for one year. If a defect is discovered, Belkin will, at its option, repair or replace the product at no charge provided it is returned during the warranty period, with transportation charges prepaid, to the authorized Belkin dealer from whom you purchased the product.

  • Page 40: Caractéristiques

    IEEE. • Câble de périphérique IEEE 1284, pièce Belkin n° F2A047fXX. Vous aurez besoin de ce câble pour raccorder un ordinateur à l’autocommutateur. REMARQUE : « XX » indique la longueur du câble en pieds.

  • Page 41: Spécifications Techniques

    Spécifications techniques Normes compatibles: Norme de communication port parallèle IEEE 1284-1994 Électrique: Tension électrique à l’entrée 9VDC Courant maximum à l’entrée 600mA Consommation maximale de courant 5,4W Dissipation maximale de chaleur : 0,31 BTU / min Dimensions: Largeur : 17,8cm Hauteur : 9,5cm Profondeur :...

  • Page 42: Détails Relatifs Au Produit

    Détails relatifs au produit Voyants indiquant l’activité des périphériques. Connecteur – Périphérique A Connecteur – Périphérique B Connecteur – Connecteur – Prise courant continu (côté) Bouton de l’ordinateur Connecteur – PC2 Connecteur – PC3 Bouton de l’imprimante PC activity LEDs Positionnement des interrupteurs DIP (situés sous le commutateur) : SW1 : Réinitialisation du commutateur...

  • Page 43: Mode Manuel Et Contrôle Du Port

    Mode manuel et contrôle du port En mode manuel, vous pouvez sélectionner un port manuellement grâce aux boutons du commutateur Bitronics. Vous pouvez également utiliser ce mode en lien avec le logiciel pour voir votre commutateur en action ! • Appuyez sur COMPUTER (Ordinateur) pour sélectionner le port de l’ordinateur que vous souhaitez configurer ou contrôler.

  • Page 44: Sélection Du Mode De Fonctionnement

    Sélection du mode de fonctionnement Windows ......... . .Page 7 ®...

  • Page 45: Installation Du Logiciel : Windows

    Installation du logiciel : Windows ® Insérez la disquette portant la référence P27236 dans votre lecteur de disquettes. Dans le gestionnaire de programmes, cliquez sur FICHIER, puis sur EXÉCUTER. Dans la case, tapez "a:\setup.exe": Suivez les instructions relatives à l’installation. Une fois le programme d’installation terminé, il vous suffit de double cliquer sur l’icône appropriée pour lancer le programme de sélection du port :...

  • Page 46: Installation Du Logiciel : Ms-Dos

    Installation du logiciel : MS-DOS Pour changer de port, il vous suffit de cliquer sur la lettre du port de votre choix et votre ordinateur sera relié au périphérique du port choisi : Installation du logiciel : MS-DOS Tapez la commande suivante à l’invite DOS et appuyez sur ENTER : copy a:\dos\swport.com c:\SWPORT.com.
  • Page 47 Veuillez consulter le manuel, le support technique ou le site web du fabricant de votre ordinateur pour savoir comment procéder. Nous vous remercions de ne pas appeler le support technique de Belkin à ce sujet car le programme d’initialisation BIOS diffère selon les ordinateurs.
  • Page 48 Windows ® 95 / 98 et NT ® (suite) Raccordez les quatre ordinateurs et les périphériques à partager au commutateur Bitronics comme indiqué ci-dessous. Deux câbles raccordant les ordinateurs au Bitronics sont fournis. Notez à quel port chaque périphérique est raccordé : Périphérique A Périphérique B relié...
  • Page 49 Windows 95 / 98 et NT ® ® (suite) Afin que tous les ordinateurs partagent comme il se doit les périphériques, le logiciel doit être installé sur les quatre ordinateurs. 4.1. Insérez la disquette dans votre lecteur de disquettes. Cliquez sur Start (Démarrer), puis sur Run (Exécuter).
  • Page 50 Windows ® 95 / 98 et NT ® (suite) 4.4. Sélectionnez le modèle de commutateur Bitronics que vous possédez, à savoir le F1U127f / F1U128f. Cliquez sur Next (Suivant). 4.5. Sélectionnez un dossier de destination. Nous vous recommandons d’opter pour le dossier par défaut. Cliquez sur Next (Suivant).
  • Page 51 4.6. Sélectionnez leProgram Folder (Dossier programme). Nous vous recommandons d’opter pour la valeur par défaut, à savoir Belkin Bitronics Switch. Cliquez sur Next (Suivant). 4.7. Une fois l’installation terminée, le programme vous demandera de redémarrer votre ordinateur. Vous devez redémarrer pour activer correctement le logiciel.
  • Page 52 Windows ® 95 / 98 et NT ® (suite) Une fois que vous avez redémarré l’ordinateur, l’icône Bitronics apparaît sur l’écran système. Vous pouvez commander et configurer aisément le commutateur Bitronics en procédant comme suit : 6. Double-cliquez sur l’icône pour ouvrir le programme d’installation : Sélectionnez le port LPT approprié...
  • Page 53 Windows 95 / 98 et NT ® ® (suite) Cliquez sur Settings (Paramètres). Vous devez indiquer ici au logiciel quels périphériques sont raccordés à chaque port : Device Type (Type de périphériques) fait apparaître un menu déroulant répertoriant les types d’imprimantes installés sur votre ordinateur ainsi que d’autres types de périphériques parallèles possibles.
  • Page 54 Windows ® 95 / 98 et NT ® (suite) Display Name (Nom d’affichage) est un champ de texte libre. Vous pouvez décrire les périphériques raccordés. Par exemple, le port A est relié au lecteur Zip ® ‚ et le port B à l’imprimante à jet d’encre.
  • Page 55 Windows 95 / 98 et NT ® ® (suite) 8. Changez le port de l’imprimante en remplaçant LPT1 par AutoSwitch : Si l’un des périphériques partagé (ou les deux) est une imprimante, vous devez suivre les instructions ci-dessous pour reconfigurer le port raccordé à...

  • Page 56: Cliquez Sur Spool Settings (Paramètres Du Spouler) Et Sur Start

    Windows ® 95 / 98 et NT ® (suite) 8.3. Cliquez sur l’onglet Details. Dans le menu déroulant Print to the following port : (Imprimer vers :), sélectionnez le port auquel est reliée cette imprimante sur le commutateur Bitronics : •...

  • Page 57: Utilisation Du Logiciel Bitronics

    Windows 95 / 98 et NT ® ® (suite) 8.5. Cliquez sur Disable bi-directional support for this printer (Désactiver le support bidirectionnel) pour cette imprimante si cette option N’EST PAS déjà sélectionnée. 8.6. Dans la fenêtre Paramètres du spouleur, cliquez sur OK. Cliquez à nouveau sur OK dans la fenêtres des propriétés.

  • Page 58: Comment Cela Fonctionne T-Il

    Windows ® 95 / 98 et NT ® (suite) Comment cela fonctionne t-il ? Une fois que le logiciel Bitronics est chargé et que les ports sont dûment configurés pour les imprimantes, comme indiqué à l’étape 8 ci-dessus, lorsque vous imprimez sous Windows ®...
  • Page 59 Windows 95 / 98 et NT ® ® (suite) Vous n’avez qu’à choisir l’imprimante et le logiciel se charge du reste. Néanmoins, n’oubliez pas que TOUS LES PARAMETRES DOIVENT ETRE CORRECTS. Faute de quoi, peut-être imprimerez-vous des données erronées sur la mauvaise imprimante ! Dans l’exemple ci-dessous, l’utilisateur a sélectionné...
  • Page 60 Windows ® 95 / 98 et NT ® (suite) EXEMPLE : PARTAGE D’UNE IMPRIMANTE ET D’UN LECTEUR ZIP (OU DE ® TOUT AUTRE UNITÉ DE STOCKAGE À GRANDE CAPACITÉ) Lorsqu’il s’agit d’une unité de stockage à grande capacité (périphériques ajoutant une lettre de lecteur à votre système, E: par exemple), tel qu’un lecteur Zip ®...
  • Page 61 Windows 95 / 98 et NT ® ® (suite) Cliquez sur le port auquel est raccordé une unité de stockage à grande capacité. Dans ce cas, il s’agit d’un lecteur Zip ® sur le port A. Comme vous pouvez le constater, le nom d’affichage plus haut apparaît au dessous tel que vous l’aviez saisi.
  • Page 62 Windows ® 95 / 98 et NT ® (suite) Informations visuelles : Comment puis-je savoir sur quel port je suis ? Lorsque le commutateur Bitronics est en mode de balayage normal, les voyants lumineux clignotent alternativement sur les ports de l’ordinateur. Pour voir le logiciel en action, il vous suffit d’appuyer sur le bouton COMPUTER (Ordinateur) afin de voir la connexion du port d’un ordinateur.

  • Page 63: Si Aucune Imprimante N'est Installée

    Oui à l’invite. • Pour réinsérer l’icône sur l’écran système, cliquez sur Start (Démarrer), Programs, sélectionnez Belkin Bitronics Switch (Commutateur Bitronics de Belkin) et Autoswitch-Multi PCs. ASTUCE POUR USAGER EXPERIMENTE : Si vous utilisez des périphériques avec des ports pass-through (comme les...

  • Page 64: Utilisation De La Fonction Transfert De Fichiers

    Windows ® 95 / 98 et NT ® (suite) Utilisation de la fonction Transfert de fichiers La fonction Transfert de fichiers du commutateur Bitronics permet aux deux ordinateurs de se connecter comme si un câble de transfert de fichiers les reliait entre eux.

  • Page 65: Utilisation Sous Windows

    Windows ® 95 / 98 et NT ® (suite) Utilisation sous Windows ® Sous Windows ® NT, vous pouvez suivre les mêmes instructions d’installation que sous Windows 95 /98 (cf. ci-dessus). Vérifiez que l’alimentation est bien ® reliée au commutateur Bitronics. Faute de quoi, il peut y avoir un retard important dans le traitement des requêtes à...
  • Page 66 Windows 95 / 98 et NT ® ® (suite) Pour configurer correctement les paramètres du spouleur, cliquez sur l’onglet SCHEDULING. Vérifiez que l’option START PRINTING AFTER LAST PAGE IS SPOOLED (Commencer l’impression après la dernière page) est sélectionnée. Optez pour la plus haute priorité. Cliquez sur OK lorsque vous avez terminé.

  • Page 67: Si Les Problèmes Persistent En Utilisant Le Logiciel Bitronix.exe Sous Windows

    Oui à l’invite. Cliquez ensuite sur START (Démarrer), PROGRAMS (Programmes), sélectionnez BELKIN BITRONICS SWITCH (Commutateur Bitronics de Belkin) et enfin UNINSTALLSHIELD (Désinstallation). Après avoir redémarré votre ordinateur, vous pouvez installer l’ancienne version NT du logiciel se trouvant sur la deuxième disquette (pièce n°...

  • Page 68: Annexe

    Nous vous remercions de ne pas appeler le support technique de Belkin à ce sujet. ACER Lors du démarrage de votre ordinateur de votre ordinateur, suivez les instructions qui s’affichent à...
  • Page 69 Annexe (suite) Dell Lors du démarrage de votre ordinateur de l’ordinateur, suivez les instructions qui s’affichent à l’écran : Pour accéder à l’écran Setup (initialisation), appuyez sur DEL. (Si vous possédez un ordinateur 486, peut-être serez vous invité à appuyer sur F2). Appuyez sur ALT+P et choisissez Parallel Mode (mode parallèle).
  • Page 70 Annexe (suite) Utilisez les touches flèches pour sélectionner Parallel Port Mode (mode port parallèle). Suivez les instructions pour modifier les options. Sélectionnez le mode de port garantissant la meilleure performance (par exemple ECP). Suivez les instructions pour enregistrer les paramètres et quitter l’écran Setup (initialisation).
  • Page 71 Annexe (suite) Lors du démarrage de votre ordinateur, suivez les instructions qui s’affichent à l’écran : Appuyez sur F1 pour accéder à l’écran Setup (initialisation). Suivez les instructions pour faire défiler les options d’installation jusqu’à ce qu’apparaissent Input/Output Ports (Ports d’entrée / sortie). Sélectionnez Parallel Port Mode (Mode port parallèle).
  • Page 72 Annexe (suite) Instructions pour Force 443 CD, AMBIOS BIOS v 1.00.12.1313oe Lors du démarrage de votre ordinateur, suivez les instructions qui s’affichent à l’écran : Appuyez sur F1 pour accéder à l’écran Setup (initialisation). Dans la barre de menu, sélectionnez Advanced (Avancés). Utilisez la touche flèche bas pour sélectionner Peripheral Configuration (Configuration de périphériques) et appuyez sur Enter.
  • Page 73 Annexe (suite) 11. Appuyez deux fois sur Enter pour quitter l’écran en enregistrant les modifications. Le système redémarrera sous Windows ® Modèles PCV-200/210/220/230/240 : Redémarrez votre ordinateur. Lorsqu’apparaît le premier écran Sony noir et blanc, appuyez sur F3 pour accéder à...
  • Page 74 Annexe (suite) Vérifiez que l’option Use as printer connector (Utiliser comme connecteur imprimante) est sélectionnée et choisissez le mode port requis par l’imprimante. Trois options sont disponibles sur cet écran : 1. Normal (sortie uniquement) 2. Bidirectionnel (par défaut) 3. ECP (nécessite un câble IEEE 1284 imprimante / parallèle) Sélectionnez ECP, cliquez sur OK pour enregistrer ces paramètres et fermez la fenêtre.
  • Page 75 La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.
