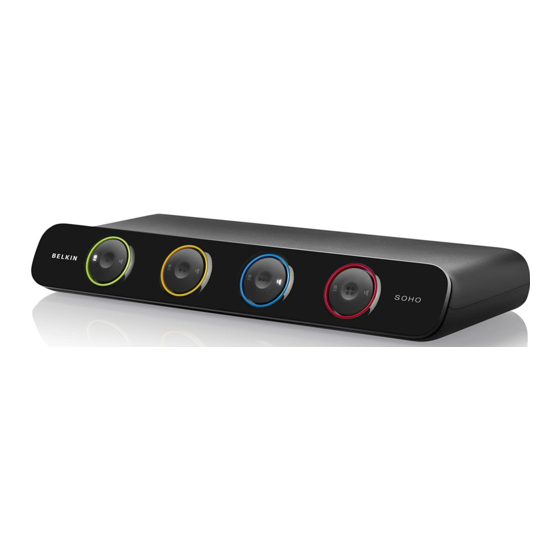

- Page 1 Switch OmniView ® SOHO avec audio Console PS/2/USB et support d'hôte Manuel de l'utilisateur F1DS102Jea F1DS104Jea...
-
Page 2: Table Des Matières
Table des matières 1. Introduction ................1 Contenu de l'emballage............. 1 Présentation ................2 Caractéristiques ..............2 Matériel requis ..............3 Illustrations de l'appareil ........... 4 Spécifications ..............5 Installation du switch KVM ............6 Préconfiguration ............... 6 Raccordement du switch KVM ........... 7 Branchement de l'audio et du microphone ...... -
Page 3: Introduction
Introduction Merci d'avoir choisi le Switch KVM OmniView SOHO avec audio de Belkin. Notre gamme variée de solutions KVM vous montre comment Belkin s'engage à fournir des produits de grande qualité et résistants à un prix compétitif. Conçus pour vous donner le contrôle de plusieurs ordinateurs et/ou serveurs à... -
Page 4: Présentation
Présentation Caractéristiques Résolution vidéo prise en charge Le switch KVM SOHO peut prendre en charge des résolutions vidéo jusqu'à 2048 x 1536. Vous pouvez ainsi utiliser les technologies d'affichage les plus récentes pour tous vos ordinateurs. Mise à niveau Flash La fonction de mise à... -
Page 5: Matériel Requis
Présentation Matériel requis Systèmes d'exploitation Les switchs KVM OmniView SOHO avec audio s'utilisent avec des ordinateurs sous : Plates-formes Windows 2000, XP, Vista , Server 2003 ® ® Linux ® Novell NetWare 4.x/5.x ® ® Mac OS * X v10.x ®... -
Page 6: Illustrations De L'appareil
Présentation back panel front panel M Soho DVI 4 Port Enclosure Illustrations de l'appareil t Graphics v.2.1 F1DD102L, F1DD104L back panel Vue de face Switch KVM M Soho VGA T-type 4 Port Enclosure front panel Graphics v.2.1 F1DS102J, F1DS104J front panel back panel Commutateur audio/micro... -
Page 7: Spécifications
F1DS102Jea, F1DS104Jea Alimentation : Adaptateur de courant 9 VCC 1,1 A avec polarité positive sur la broche centrale PC pris en charge : 2 (F1DS102Jea), 4 (F1DS104Jea) Clavier de console : PS/2, USB Souris de console : PS/2, USB Moniteur pris en charge : VGA et SVGA MultiSync, LCD Résolution maximale :... -
Page 8: Installation Du Switch Kvm
à votre ordinateur, assurez-vous que tout votre équipement est hors tension. Le branchement ou le débranchement de câbles lorsque les ordinateurs sont allumés risque d'endommager les ordinateurs ou le Switch de façon irrémédiable. Belkin n'est pas responsable des dommages causés par ces actions. -
Page 9: Raccordement Du Switch Kvm
Installation du switch KVM Raccordement du switch KVM Remarque : Si vous utilisez un ordinateur PS/2 : Assurez-vous que tous vos ordinateurs PS/2 sont éteints avant de les raccorder au switch KVM. Sinon, le switch KVM peut ne pas être installé correctement. Les ordinateurs USB, quant à eux, ne sont pas concernés par cette limitation. -
Page 10: Branchement De L'audio Et Du Microphone
Installation du switch KVM Branchement de l'audio et du microphone Remarque : Il n'est pas nécessaire d'utiliser des haut-parleurs et des microphones avec votre switch KVM. Branchements audio À l'aide du câble audio relié à vos haut-parleurs, branchez la fiche 3,5 mm dans la prise audio vert lime de la console, sur le switch KVM. -
Page 11: Mise En Route Des Systèmes
Installation du switch KVM Mise en route des systèmes Le switch KVM doit être mis sous tension avant les ordinateurs. Une fois les câbles branchés, allumez toutes les unités centrales reliées au switch KVM. Tous les ordinateurs peuvent être allumés simultanément. Le switch KVM émule une souris et un clavier sur chaque port et permet l'amorçage normal de votre ordinateur. -
Page 12: Utilisation Du Switch Kvm
Utilisation du switch KVM Sélection d'un ordinateur avec les sélecteurs de port à accès direct Vous pouvez choisir directement l'ordinateur à contrôler en appuyant sur le sélecteur de port à accès direct correspondant situé à côté du port. Le voyant lumineux s'allume afin d'indiquer que le port est sélectionné. -
Page 13: Configuration De La Séquence D'amorce Des Raccourcis Clavier
Utilisation du switch KVM Configuration de la séquence d'amorce des raccourcis clavier Pour les utilisateurs qui souhaitent utiliser une séquence d'amorce autre que deux Arrêt défil successifs, il est possible de la configurer aisément. Appuyez sur « Arrêt défil » + « Arrêt défil » + H et une tonalité signale que l'appareil est prêt pour la configuration d'une nouvelle séquence d'amorce [ou maintenez votre doigt appuyé... -
Page 14: Raccourcis Clavier - Référence Rapide
Utilisation du switch KVM Pour modifier la séquence d'amorce de raccourci clavier par défaut avec Arrêt défil, vous pouvez soit utiliser la séquence de touches de raccourci : arrêt défil – arrêt défil – H – (y), y = y = ARRÊT DÉFIL, VERR MAJ, ÉCHAP, F12 ou VERR NUM (comme décrit dans le Guide d'installation rapide). -
Page 15: Commutation Audio/Micro
Utilisation du switch KVM 2. Lorsque l'association de la commutation du PC et de l'audio/micro est activée par le raccourci clavier : Arrêt Défil+ Arrêt Défil+ Q, la commutation de tout PC et de l'audio/micro par raccourci clavier sont reliées. (Toutefois, l'association n'affectera pas le fonctionnement autonome du bouton de la face avant.) Pour retirer cette association, utilisez le raccourci clavier : Arrêt Défil + Arrêt Défil + W. -
Page 16: Guide De Mise À Jour Du Micrologiciel
Guide de mise à jour du micrologiciel Ce switch KVM intègre une fonction permettant de mettre le micrologiciel à jour lorsque cela est nécessaire pour améliorer sa compatibilité avec d'autres appareils ou son fonctionnement et ses performances. L'utilitaire de mise à niveau est disponible à... -
Page 17: Activation De L'utilitaire De Mise À Jour Du Micrologiciel
Étape 3. Mettez le PC hôte sous tension et copiez ou téléchargez l'utilitaire de mise à jour du micrologiciel « Belkin Soho.exe » ainsi que le fichier de mise à jour « *.blk » à partir de belkin.com/support. Activation de l'utilitaire de mise à jour du micrologiciel Remarque : Fermez tous les programmes en cours qui ne sont pas nécessaires, tels que les antivirus, les programmes de surveillance système... -
Page 18: Connexion Du Switch Kvm Au Pc Hôte
Guide de mise à jour du micrologiciel Connexion du switch KVM au PC hôte Étape 5. Ensuite, appuyez sur le premier bouton du panneau avant du switch KVM jusqu'à entendre deux tonalités. Le switch KVM est maintenant en mode de mise à jour. Étape 6. -
Page 19: Début Du Chargement Du Fichier
Guide de mise à jour du micrologiciel Début du chargement du fichier SFlbRemarque : Avant d'appuyer sur le bouton « Upgrade » [Mettre à jour] de l'utilitaire, vérifiez que la commutation est établie sur le port 1 du switch KVM où l'ordinateur est connecté. Dans le cas contraire, commutez sur cet ordinateur avant d'appuyer sur le bouton «... -
Page 20: Mise À Niveau À L'aide De Mac Version Utility
Le cordon d'alimentation doit aussi rester branché sur le switch KVM. Étape 2. Mettez l'hôte Mac sous tension et copiez ou téléchargez l'utilitaire de mise à jour du micrologiciel, « Belkin Soho.pkg », ainsi que le fichier de mise à jour, « *.blk ». -
Page 21: Installation Et Activation De L'utilitaire De Mise À Jour Du Micrologiciel
à jour. Étape 3. Double cliquez sur l'icône de « Belkin Soho.pkg », l'utilitaire de mise à jour du logiciel, et l'écran affiche un message qui vous guidera lors de l'installation. Cliquez sur « Continue » et l'écran affiche une boîte de dialogue de sélection de fichier. - Page 22 Après l'installation du programme, vous pouvez trouver l'icône de l'utilitaire de mise à jour dans le dossier « Application ». Étape 4. Double cliquez ensuite sur l'icône « Belkin Soho FW » pour activer l'utilitaire de mise à jour. L'utilitaire de mise à jour est maintenant prêt.
- Page 23 Guide de mise à jour du micrologiciel Connexion du switch KVM à l'hôte Mac Étape 5. Appuyez sur le premier bouton du panneau avant du switch KVM jusqu'à entendre deux tonalités. Le switch KVM est maintenant en mode de mise à jour. Étape 6.
- Page 24 Guide de mise à jour du micrologiciel Étape 7. Cliquez sur le bouton « Browse » [Parcourir] et localisez le fichier de mise à jour du micrologiciel, reconnaissable à son extension « *.blk ». Sélectionnez le fichier de mise à jour (par exemple : « UCF-30-11-07.blk ») et cliquez sur «...
- Page 25 Guide de mise à jour du micrologiciel Le chargement du fichier est terminé lorsque la barre de progression atteint 100 %. Un message vous signale alors que la mise à jour a correctement été effectuée. Cliquez sur « OK ». La procédure de mise à jour du micrologiciel est terminée. Étape 9.
-
Page 26: Questions Fréquentes
Lorsque c'est nécessaire, le micrologiciel du switch KVM peut être mis à niveau à l'aide de mises à jour flash, en surfant sur belkin.com. Cette fonction garantit que votre switch KVM fonctionnera avec la plupart des ordinateurs et périphériques récents. - Page 27 Questions fréquentes Dois-je installer un logiciel pour pouvoir utiliser le switch KVM ? Non. Le switch KVM ne demande aucune installation de pilote ou de logiciel sur vos ordinateurs. Il vous suffit de relier tous vos ordinateurs aux ports PC du KVM, puis de brancher un clavier, un moniteur et une souris au port de la console et vous êtes prêt à...
-
Page 28: Dépannage
Dépannage VIDÉO Problème : J'obtiens des images floues, ombragées ou dédoublées sur le moniteur. Solution : • Vérifiez que tous les câbles vidéo sont correctement installés. • V érifiez sur votre ordinateur que le moniteur utilisé prend bien en charge la résolution et le taux de rafraîchissement. • V érifiez sur votre ordinateur que la carte graphique utilisée prend bien en charge la résolution et le taux de rafraîchissement. • B ranchez le moniteur directement sur l'ordinateur qui vous pose problème afin de savoir si ce problème se produit toujours. Problème : J'obtiens un écran noir. - Page 29 Dépannage CLAVIER Problème : L'ordinateur ne détecte aucun clavier et j'obtiens une erreur de clavier au démarrage. Solution : • V érifiez que le câble du clavier entre le switch et l'ordinateur est correctement branché. Si cela n'est pas le cas, resserrez-la. • Essayez de changer de clavier. • Branchez l'ordinateur sur un autre port. • S i vous utilisez le logiciel fourni avec votre clavier, désinstallez-le, puis réinstallez le pilote de clavier Microsoft standard. Problème : Certaines touches multifonctions ne fonctionnent pas avec l'utilisation d'un clavier PS/2.
- Page 30 Dépannage Problème : La souris n'est pas détectée au démarrage. Solution : • V érifiez les câbles et assurez-vous qu'ils sont correctement insérés. Problème : L'ordinateur démarre, mais la souris ne fonctionne pas. Solution : • Assurez-vous que la souris est correctement branchée. • A ssurez-vous que la souris fonctionne lorsqu'elle est directement branchée sur l'ordinateur. Il peut être nécessaire de redémarrer le serveur pour effectuer cette vérification.
- Page 31 Dépannage Problème : Certaines touches de mon clavier ne fonctionnent pas correctement lorsque j'utilise un ordinateur Mac. Solution : • É tant donné que vous utilisez un clavier pour PC sur un ordinateur Mac, il se peut que quelques touches d'options du clavier PC soient inversées. Les touches principales fonctionnent selon l'inscription qu'elles portent. AUDIO ET MICROPHONE Problème : J'ai branché...
-
Page 32: Dépannage Pour La Mise À Jour Du Micrologiciel
Dépannage Dépannage pour la mise à jour du micrologiciel Problème : La barre de progression s'arrête pendant une durée prolongée sans avancer. Solution : Maintenez le premier bouton du panneau avant enfoncé jusqu'à entendre deux tonalités, puis cliquez sur le bouton de mise à jour de l'utilitaire de mise à niveau. La procédure de mise à... -
Page 33: Information
Déclaration de conformité à la réglementation FCC en matière de compatibilité électromagnétique Belkin International, Inc., dont le siège se situe 501 West Walnut Street, Compton, CA 90220, États-Unis, déclare sous sa propre et unique responsabilité que les produits : F1DS102J, F1DS104J, auxquels se réfère la présente déclaration :... - Page 34 Si Belkin n'est pas en mesure de réparer ou de remplacer le produit (par exemple, parce que sa production a été arrêtée), Belkin proposera soit un remboursement ou une note de crédit pour l'achat d'un autre produit de Belkin.com, pour...
- Page 35 Belkin se réserve le droit d'examiner le produit Belkin endommagé. Tous les frais d'expédition du produit Belkin à l'adresse de Belkin en vue de son inspection seront entièrement à la charge de l'acheteur. Si Belkin détermine, à son entière discrétion, qu'il serait impossible d’expédier l’équipement endommagé...
-
Page 36: Switch Kvm Omniview Soho Avec Audio
SOHO avec audio Console PS/2/USB et support d'hôte Assistance technique gratuite Vous trouverez des informations techniques sur le site www.belkin.com dans la zone d'assistance technique. Pour contacter le service d'assistance technique par téléphone, veuillez composer le numéro correspondant dans la liste ci-dessous*.
