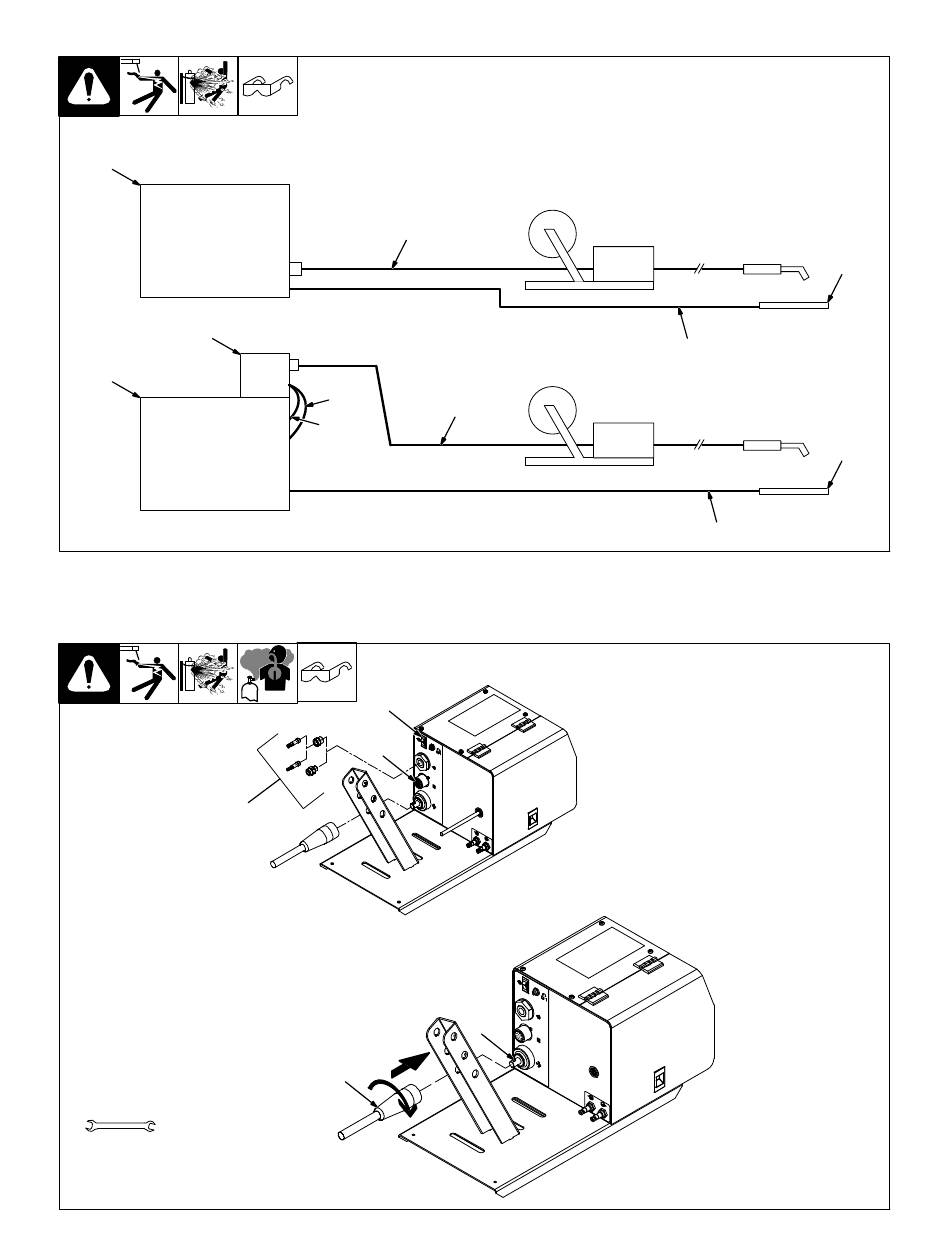

3-5. Schémas de raccordement de l'équipement
1
3
2
3-6. Prise à 14 broches, gaz de protection et raccord du câble de soudage
1
Outils nécessaires:
5/8, 11/16 pouce
4
115VAC
4
Contacteur
3
2
4
5
1 Source d'alimentation de soudage CV
avec une alimentation 24 V AC
2 Source d'alimentation de soudage CV
sans alimentation 24 V AC
3 Adaptateur d'alimentation 115 volts AC
/24 volts AC
4 Câble de commande à 14 broches
5 Câble de soudage (nécessaire)
6 Pièce
5
5
1 Raccords de gaz
.
La pression du gaz de protec-
tion ne pas exéder 0.500 Mpa
2 )
(72 lb/po
2 Prise à 14 broches RC9
Utiliser un câble pour raccorder le
dévidoir à la source.
3 Interrupteur de mise sous
tension
4 Borne du câble de soudage
5 Câble de soudage de la
source de courant
Enfoncer le câble sur la borne
et tourner.
805 233-A / 805 227-A
OM-238 172 Page 13
