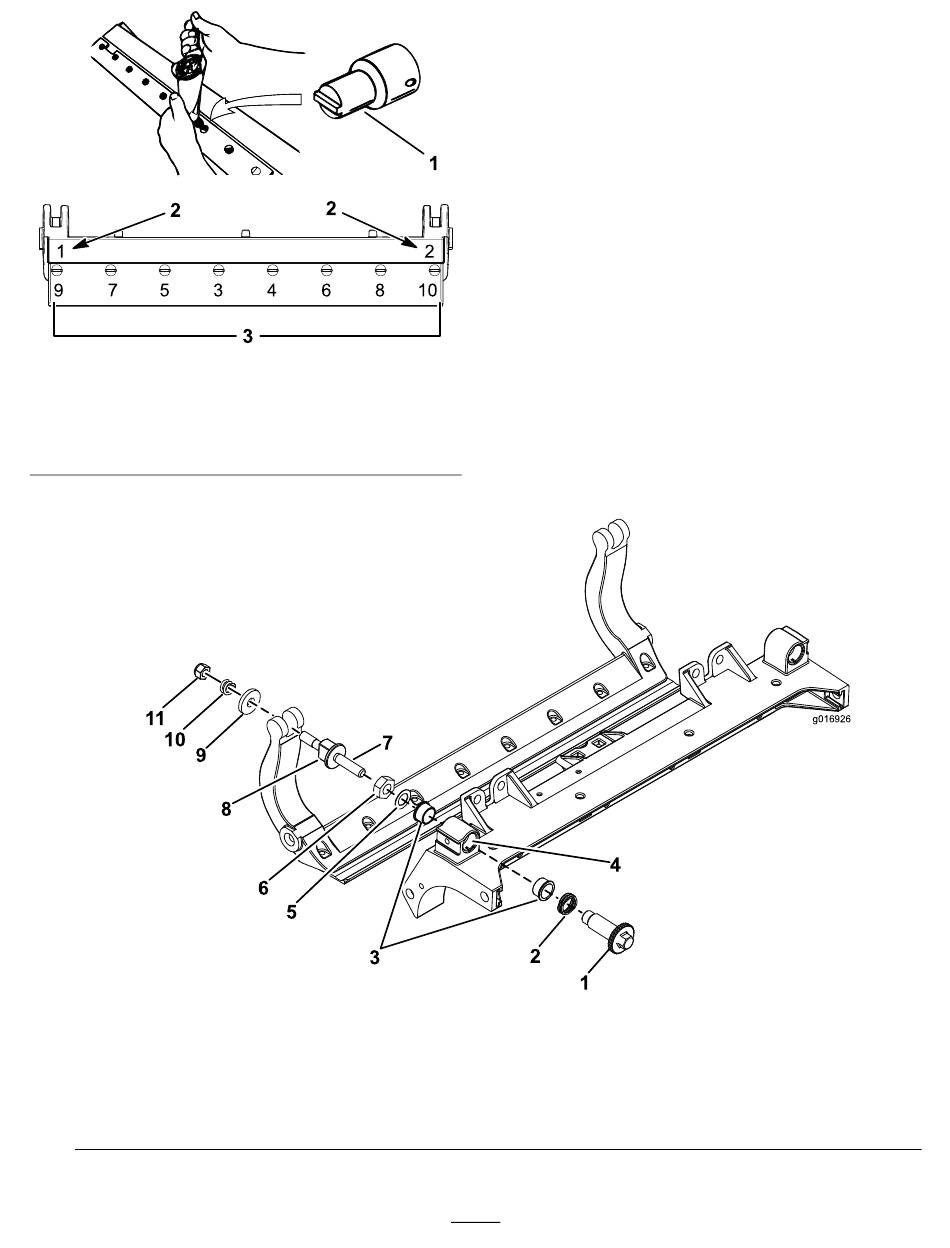

Figure 33
1. Outil de vissage de
contre-lame
2. Commencer par installer
et serrer ces vis à 1 N·m
4.
Meulez la contre-lame.
1. Axe de réglage
2. Rondelle ondulée
3. Douille à embase
g279162
3. Serrer à un couple de 23
à 28 N·m
4. Appliquer du composé
antigrippant ici
5. Rondelle plate
6. Contre-écrou
Entretien des dispositifs de
réglage double point (DPA)
renforcés
1.
Enlevez toutes les pièces (voir les Instructions
d'installation du kit DPA renforcé et la
2.
Appliquez du produit antigrippage à l'intérieur du
logement des douilles sur le cadre central de
l'unité de coupe
3.
Alignez les clavettes des douilles à embase sur
les fentes dans le cadre, et insérez les douilles
en place
(Figure
4.
Posez une rondelle ondulée sur l'axe de réglage
et insérez l'axe dans les douilles à embase sur
le cadre de l'unité de coupe
5.
Fixez l'axe de réglage avec une rondelle plate
et un contre-écrou
6.
Serrez le contre-écrou à un couple de 20 à
27 N·m.
Remarque:
d'appui est doté d'un filetage à gauche.
Figure 34
7. Appliquer du composé
antigrippant ici
8. Vis de réglage de barre
d'appui
9. Rondelle en acier trempé
20
(Figure
34).
34).
(Figure
34).
(Figure
34).
L'axe de réglage de la barre
10. Ressort de compression
11. Écrou de tension de ressort
Figure
34).
g016926
