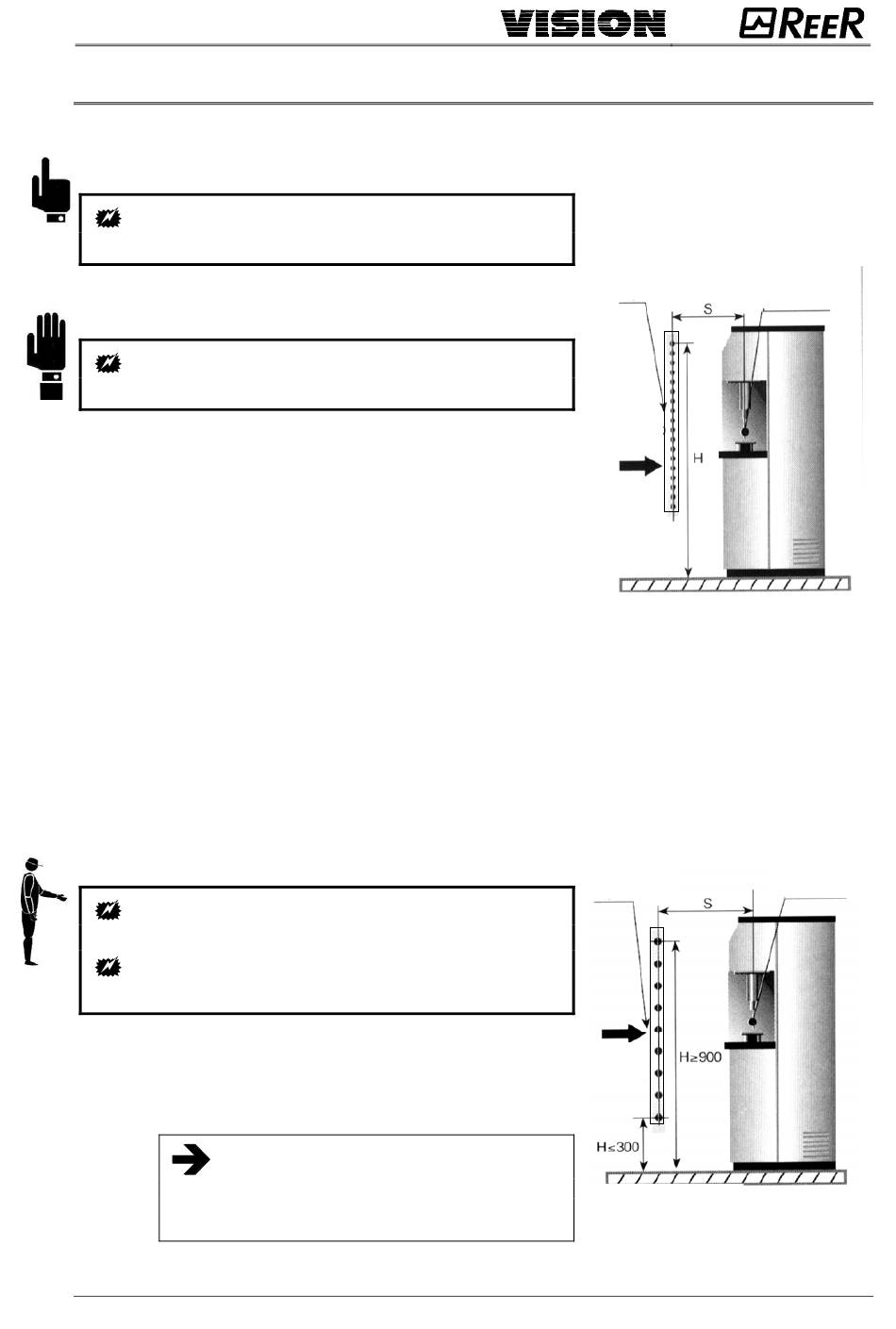

POSITIONNEMENT VERTICAL DE LA BARRIÈRE
Modèles avec une résolution de 20 mm
Ces modèles conviennent pour la détection des
doigts.
Modèles avec une résolution de 30 mm et 40 mm.
Ces modèles conviennent pour la détection des
mains.
La distance minimale de sécurité S est calculée
selon la formule suivante:
S = 2000 (t
Cette formule est valable pour des distances S allant
de 100 mm à 500 mm. Si la distance S ainsi
calculée est supérieure à 500 mm, elle peut être
réduite en utilisant la formule suivante:
S = 1600 (t
Si la configuration particulière de la machine permet
d'atteindre la zone dangereuse par le haut, le
faisceau supérieur de la barrière doit être placé à
une hauteur H de minimum 1800 mm au-dessus du
plan d'appui G de la machine.
Modèles avec une résolution de 50 mm et 90 mm
Ces modèles conviennent pour la détection des
bras et jambes.
Ces modèles ne doivent pas être utilisés pour
la détection des doigts et des mains.
La distance minimale de sécurité S est calculée
selon la formule suivante:
Dans tous les cas, la hauteur H doit être
supérieure ou égale à 900 mm, tandis que
la hauteur P du faisceau le plus proche du
sol doit être inférieure ou égale à 300 mm.
•
•
8540488
17/10/2007
+ t
+ t
) + 8(D-14)
1
2
3
(D=résolution)
+ t
+ t
) + 8(D-14)
1
2
3
S = 1600 (t
+ t
+ t
) + 850
1
2
3
Rev.6
barrière de sécurité
direction
d'approche
plan de référence
Figure 4
barrière de
sécurité
direction
d'approche
plan de référence
Figure 5
point de
danger
point de
danger
