FONCTION DE TEST

La barrière de sécurité VISION n'est pas pourvue d'un circuit de verrouillage et
interverrouillage (start/restart interlock). Le plus souvent cette fonction de sécurité
est nécessaire. Le relais de sécurité VISION ADSR1 permet de réaliser cette fonction
en sécurité, sélon la norme IEC 61496-1. A ce propos, il faut tenir compte de l'analyse
des risques de votre application.
Grâce à un système automatique de détection des pannes, la barrière Vision est en mesure
de vérifier de manière autonome une panne en un délai inférieur à 500 msec. Ce système
de détection reste actif en permanence et aucune intervention extérieure n'est nécessaire.
Au cas où l'utilisateur désire vérifier les appareils branchés en aval de la barrière (mais sans
intervenir physiquement à l'intérieur de la zone protégée), il peut employer la commande de
TEST (en mettant la tension sur la broche 2 de l'émetteur à 0 Vcc)
La fonction de test simule une occupation de la zone protégée et permet ainsi un contrôle
éventuel du fonctionnement de la totalité du système par un superviseur extérieur (par ex.
un automate, un module de contrôle, etc.).
La durée minimale de la commande de TEST doit être de 80 msec au moins.
Cette commande permet de commuter les OSSD de l'état de ON à l'état de OFF tant que la
commande demeure active.

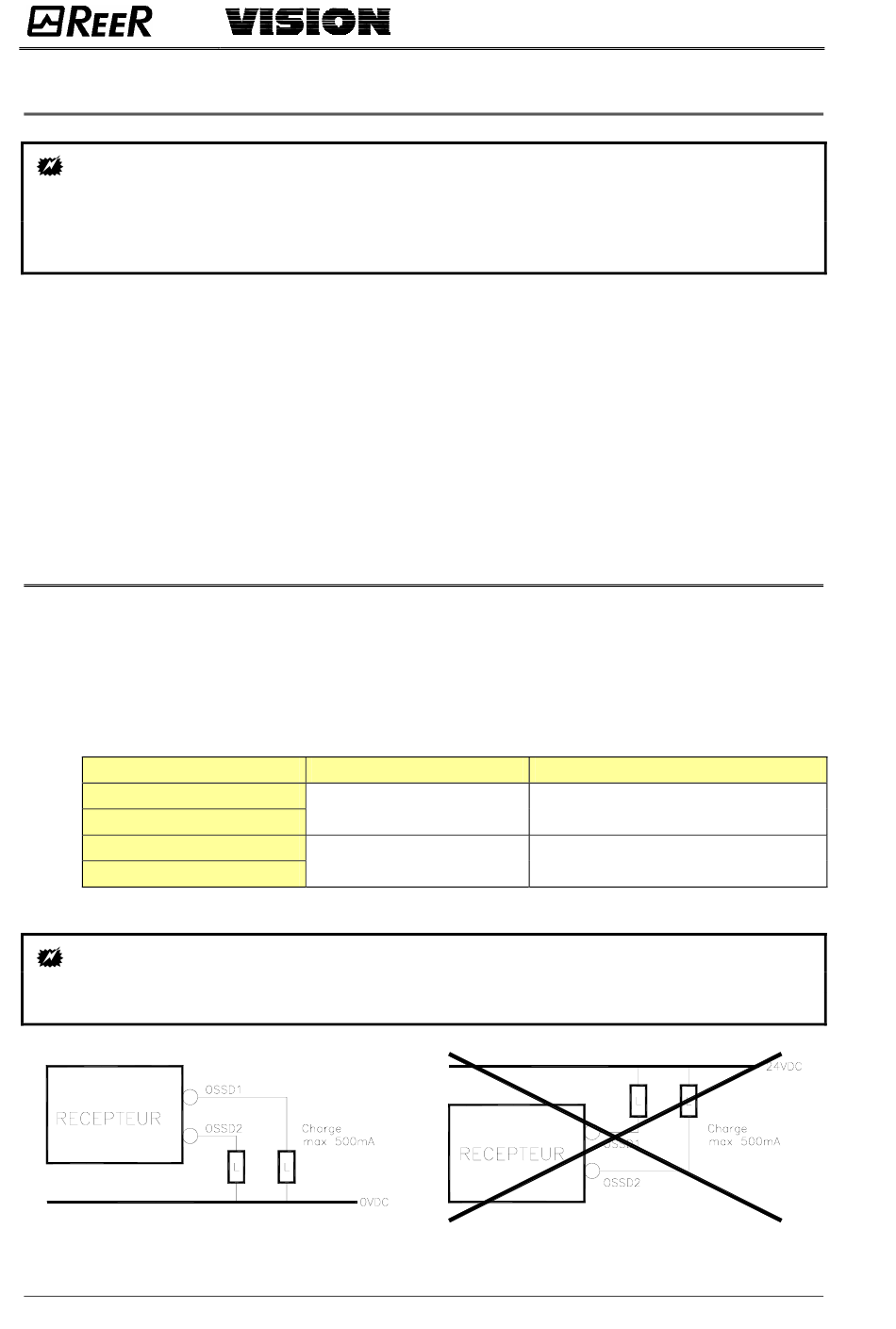

TABLEAU DES SORTIES

Le récepteur d'VISION est doté de deux sorties statiques PNP dont l'état dépend de la
condition du champ protégé.
Les sorties supportent un courant de 500 mA (24Vdc) correspondant à une charge résistive
de 48Ω. La charge capacitive maximale est de 2.2µF. Le tableau ci-dessous indique la
signification des états des sorties. Les éventuels courts-circuits entre les sorties ou entre les
sorties et les alimentations 24Vdc et 0Vdc sont détectés par la barrière.
NOM DU SIGNAL
OSSD1
OSSD2
OSSD1
OSSD2
En cas de champ libre, le récepteur fournit aux deux sorties une tension égale à
24Vdc. La charge prévue doit donc être connectée entre les bornes de sortie et
le 0Vdc (Figure 17).
18
CONDITION
24Vdc
0Vdc
Tableau 3
Figure 17
EXPLICATION
Champ libre
Champ occulté ou condition anormale
•
8540488 17/10/2007
•
Rev.6
