EMPLOI DE MIROIRS DE RENVOI
Pour la protection ou le contrôle de zones ouvertes sur plusieurs côtés, outre l'émetteur et le
récepteur il est possible d'utiliser un ou plusieurs miroirs de renvoi. Les miroirs de renvoi
permettent de renvoyer sur plusieurs côtés, les faisceaux provenant de l'émetteur.
Si l'on veut dévier de 90° les faisceaux émis par l'émetteur, la perpendiculaire à la surface
du miroir doit former un angle de 45° avec la trajectoire des faisceaux.
La fig.14 montre une application utilisant deux miroirs de renvoi pour réaliser
une protection en U.
Précautions liées à l'utilisation des miroirs de renvoi:
•
Monter les miroirs de sorte que la distance minimale de sécurité S soit respectée
sur chaque côté de la zone dangereuse.
•
La distance de travail (portée) est donnée par la somme des longueurs de tous les
côtés d'accès à la zone contrôlée. Tenir compte du fait que la portée utile
maximale entre émetteur et récepteur est réduit de 15% par miroir utilisé!
•
Pendant l'installation faire attention de ne pas créer de torsions le long de l'axe
longitudinal du miroir.
•
Contrôler, en se plaçant à proximité et dans l'axe du récepteur, que la totalité de
l'émetteur est visible sur le premier miroir.
•
Il est conseillé d'utiliser au maximum trois miroirs.
•
•
8540488
17/10/2007
Rev.6

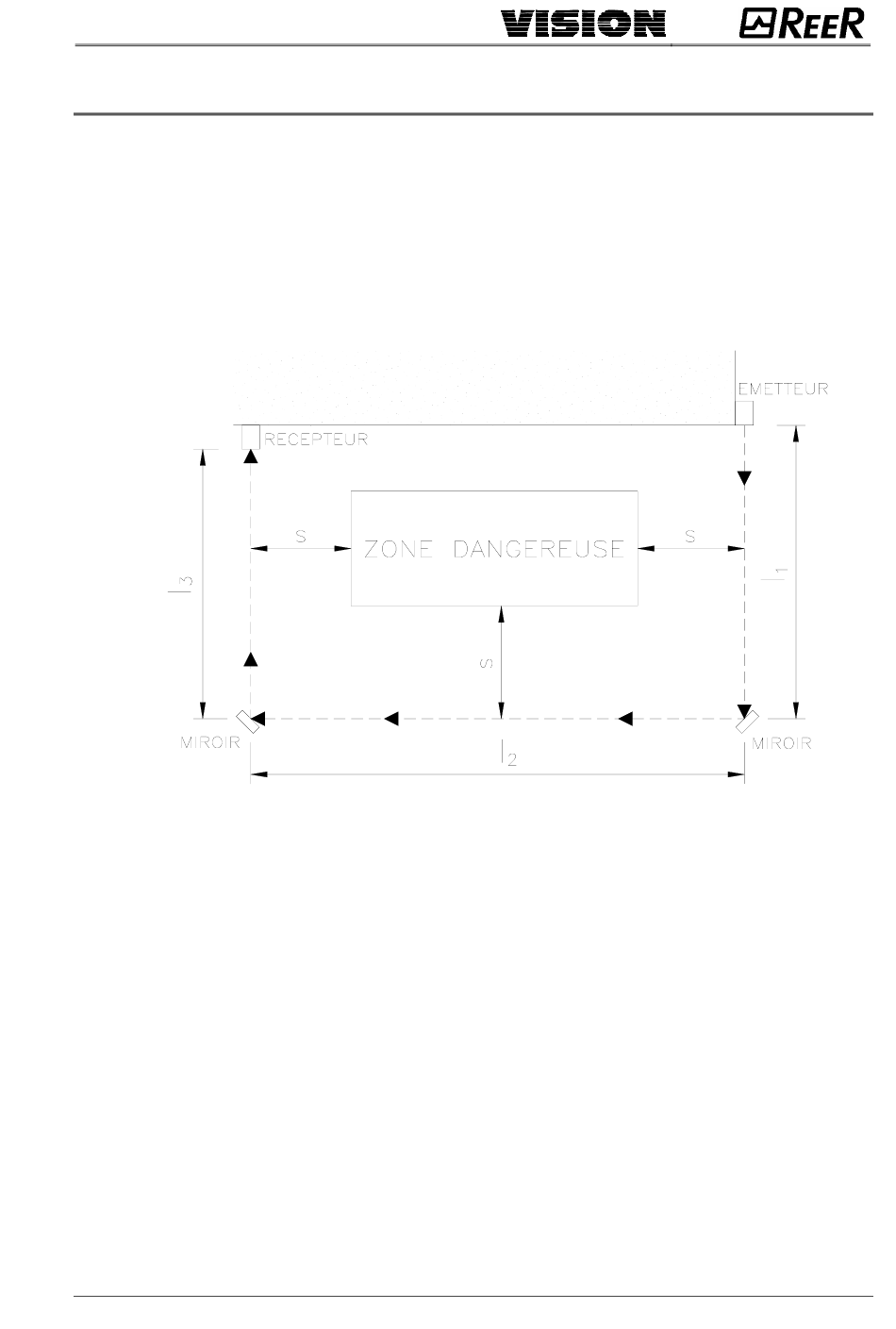

Figure 14
