SYSTÈMES MULTIPLES
Lorsque l'on utilise plusieurs systèmes VISION, il est nécessaire d'éviter leur interaction
optique : positionner les éléments de façon que le rayon émis par un l'émetteur d'un système
ne soit reçu que par son propre récepteur.

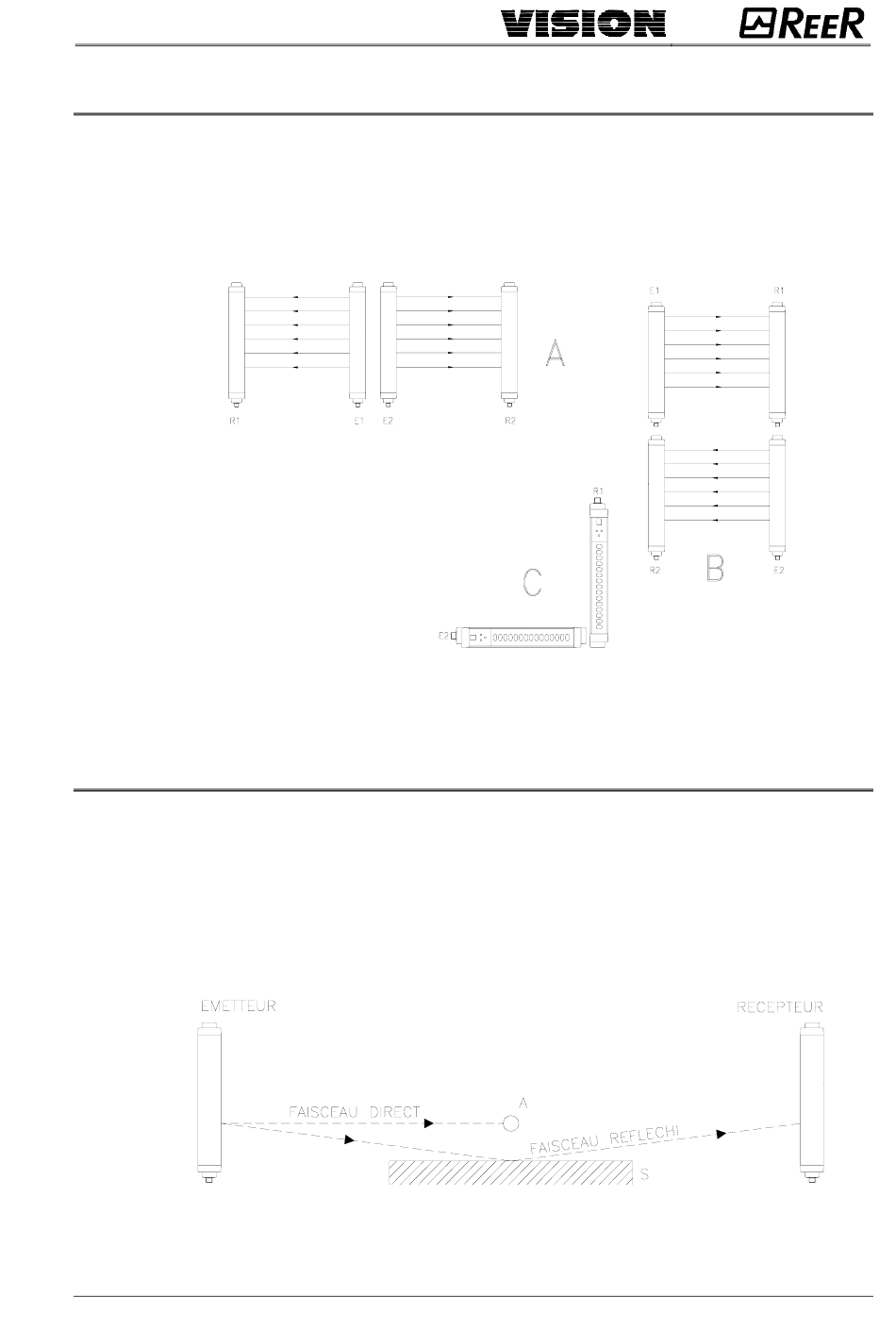

La Figure 11 illustre quelques exemples de positionnement entre les deux systèmes
photoélectriques. Un positionnement erroné pourrait engendrer des interférences et
entraîner un fonctionnement anormal.
Montage côte à côte: A
Positionnement côte à côte des deux projecteurs
Montage superposé: B
Montage à angle droit: C
Positionnement croisé entre projecteurs et
récepteur.
Si cela est possible, il est toujours conseillé d'employer des modèles possédant une
portée de 6 m.
DISTANCE DES SURFACES RÉFLÉCHISSANTES
La présence de surfaces réfléchissantes à proximité de la barrière photoélectrique peut
entraîner des réflexions et gêner la détection. Comme l'illustre la Figure 12, l'objet A n'est
pas détecté à cause du plan S qui, en réfléchissant le rayons, coupe de chemin optique
entre émetteur et récepteur.
C'est la raison pour laquelle il est nécessaire de respecter une distance minimale d entre les
surfaces réfléchissantes et la zone protégée. La distance minimale d doit être calculée en
fonction de la distance I entre émetteur et.
•
•
