Worldcast Systems SOLAR FM Mise En Route page 30

Version española

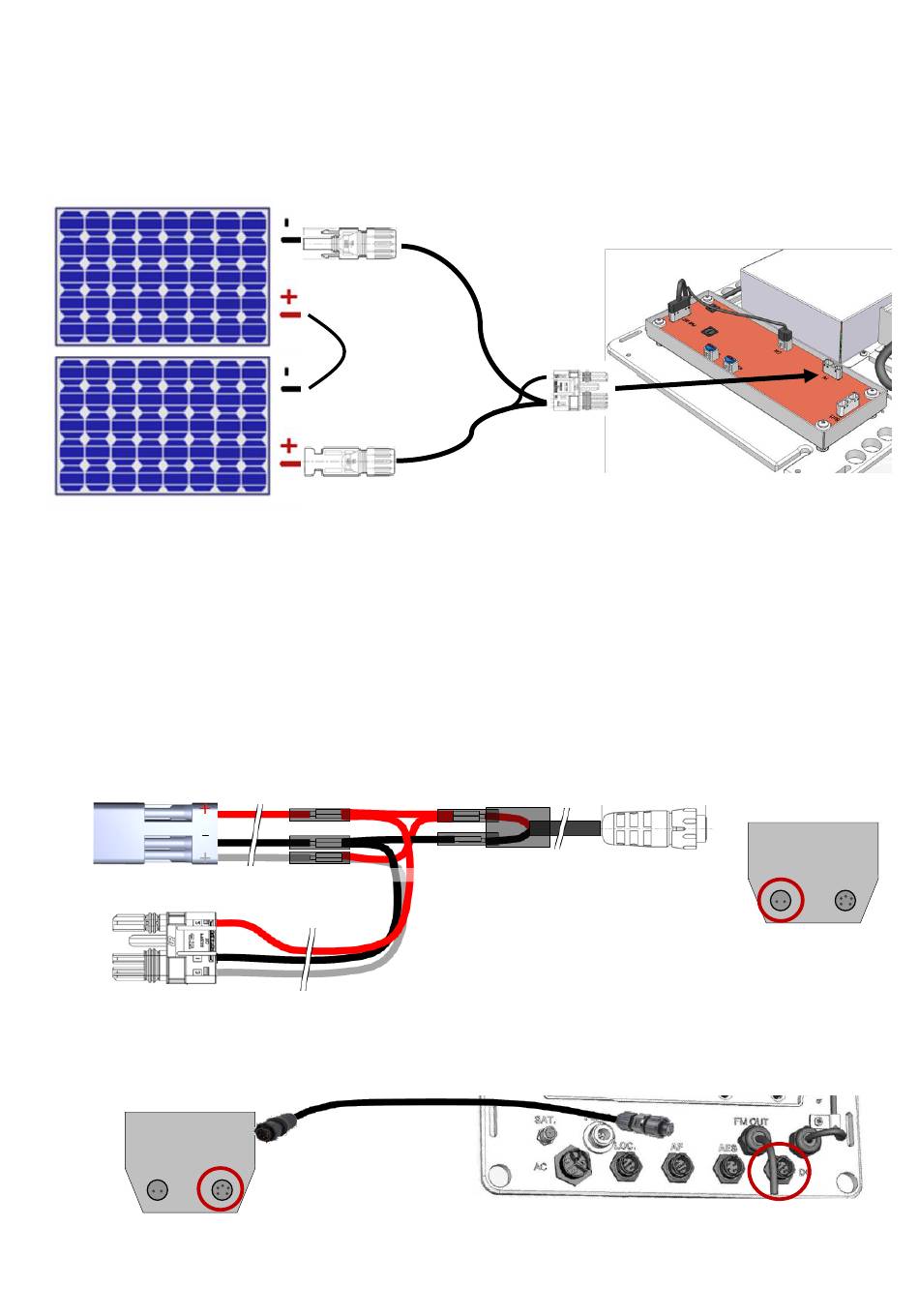

 Utilice el cable suministrado con el panel solar para conectar el terminal negativo (-) del primer
panel solar al terminal positivo (+) del segundo panel solar
 Conecte el enchufe macho de MC4 al terminal negativo (-) del segundo panel solar
 Conecte el conector macho estanco de tres pines al conector de entrada de sistema de gestión
de batería
Paneles fotovoltaicos
Conexion con la batería opcional:
 Desenchufe el enchufe
Cable Y entre los paneles fotovoltaicos y las baterías
 Conecte el enchufe hembra estanco de tres pines
enchufado a los paneles fotovoltaicos
 Conecte el enchufe macho estanco de tres pines
gestión de batería
 Conecte el enchufe hembra estanco
opcional .
①
②
Cable entre la batería y el SOLAR FM
 Conecte el enchufe de cinco pines
 Conecte el enchufe de cinco pines
Batería opcional
30
All manuals and user guides at all-guides.com
del conector
①
②
④
(diagrama de arriba).
②
al conector macho estanco de tres pines
①
①
al conector de entrada de sistema de
②
al conector de dos pines de entrada de la batería
③
al conector de cinco pines de la batería opcional ..
④
a la entrada DC del Solar FM
⑤
BMS
③
Batería opcional
⑤
Solar FM
