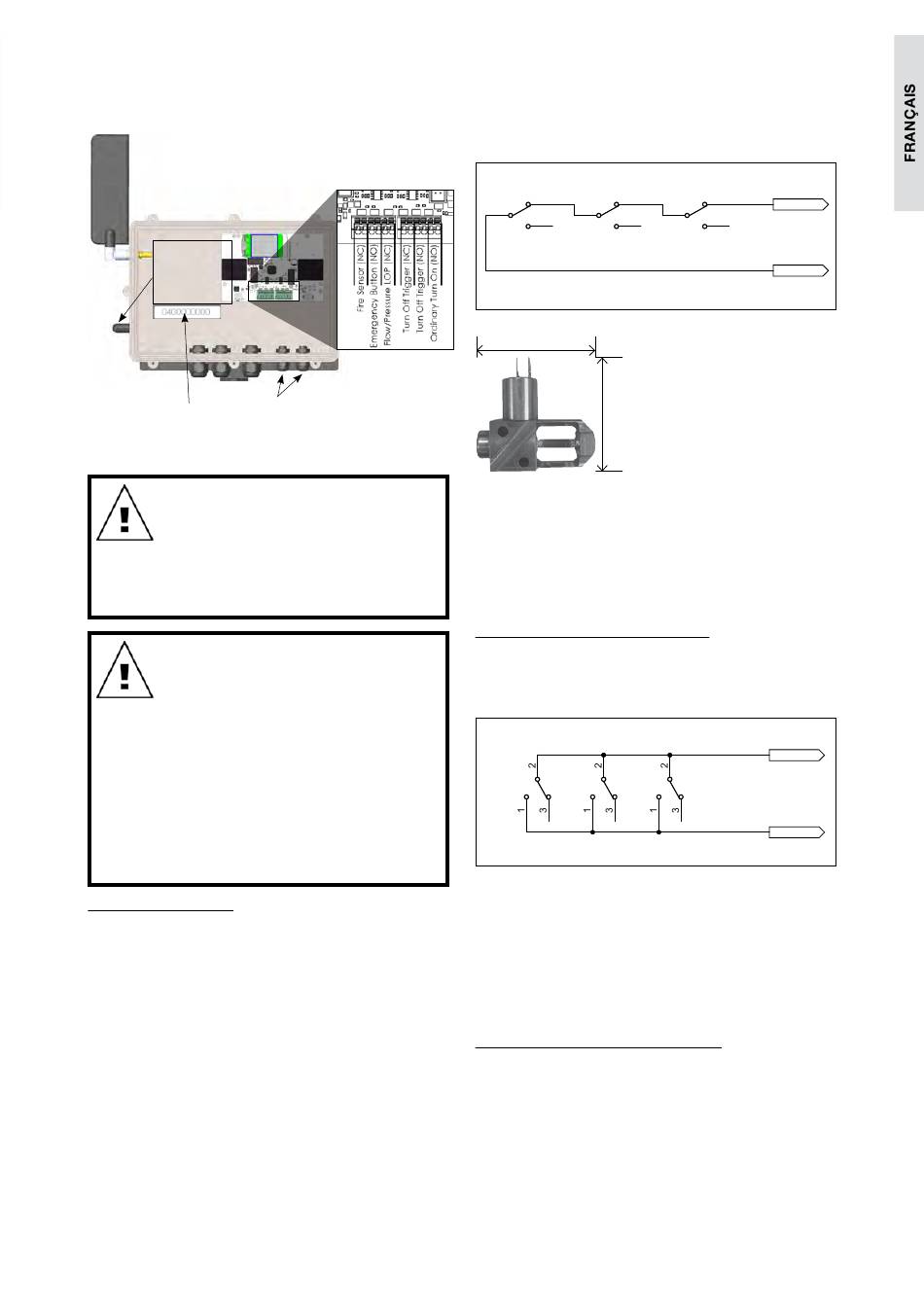

7.8 Centre de contrôle automatique / à
distance avec couvercle retiré
Réglage de vitesse
Interrupteur
UP = augmentation
de la vitesse
DOWN = réduction de
la vitesse
Numéro de
téléphone
portable
Figure 7.3
REMARQUE : Pour permettre le
démarrage automatique ou à distance (p.
ex. par SMS) la clé doit être laissée dans la
position "ON". Le fonctionnement via SMS
n'est possible que lorsque le Centre de
contrôle à distance/Automatique de votre
pompe est dans la zone de
AVERTISSEMENT : Toujours débrancher
la batterie du moteur avant de travailler
sur la pompe, le moteur ou le contrôleur.
Mettre l'interrupteur de démarrage sur
la position « OFF », permet d'obtenir un
signal de démarrage à distance pour
permettre le lancement du moteur, mais
pas son démarrage.
Le fil noir de la batterie doit être connecté
à la borne négative (-ve) de la batterie.
Seulement une fois cette étape réalisée et
après avoir effectué toutes les connexions
de câblage externe (voir section 7.8), il
convient de connecter le fil rouge à la
borne positive (+ve) de la batterie
Capteurs d'incendie : Numéro de pièce 402939
(Davey). Ceux-ci doivent être connectés en série.
Le câblage en boucle est relié à la borne du capteur
d'incendie (NC) et au terminal « GND » adjacent
dans le centre de contrôle à distance/automatique.
Le câblage de type « pont » inclus doit être retiré si
les capteurs d'incendie sont installés.
Le câblage utilisé pour connecter les capteurs doit
être adapté à une utilisation à très basse tension en
extérieur. Le câblage tel que celui utilisé pour les
vannes de commande de l'irrigation automatique
est parfaitement adapté. Les dimensions 7/0,30 ou
7/0,43 sont plus que suffisantes pour l'application
prévue. Il convient de veiller à une protection
contre les dommages dans la mesure où un circuit
ouvert (p. ex. fil cassé ou fil rompu) entraînera
automatiquement le démarrage de la pompe.
Passe-câble pour
capteur anti incendie
ou capteurs externes
réception.
Les capteurs doivent être installés aux coins de
l'immeuble ou de la propriété pour être protégés
tous les 10 à 20 mètres. Le câble de connexion doit
être dans une boucle continue.
Fire Sensors
3
3
2
2
1
1
Normally closed, stay on when open - only SMS can turn off
Bridge if not used.
Figure 7.4
Emergency Button(s)
60mm
60mm
Normally open, stay on when closed - only SMS can turn off.
Figure 7.5
Flow/Pressure LOP Switch
Une fois la pompe mise en marche par un capteur
d'incendie, elle peut uniquement être arrêtée via
3
2
l'arrêt manuel (tourner la clé de contact sur « off »)
1
ou un SMS de commande « stop » ou si le réservoir
Fire Sensors
de carburant de la pompe est vide / en cas d'arrêt
3
3
du fait de l'alerte d'huile.
2
2
At turn on, check closed within 4 minutes - otherwise LOP fault
1
1
Once running, if opens fault after 30 seconds Bridge if not used.
Interrupteur ou bouton d'urgence : Ils sont utilisés
pour le démarrage à distance localisé via un bouton
poussoir ou un interrupteur normalement ouvert.
Ce n'est pas un interrupteur de type « On / Off »
Normally closed, stay on when open - only SMS can turn off
Bridge if not used.
(marche/arrêt), seulement un bouton « On ».
Emergency Button(s)
Normally open, stay on when closed - only SMS can turn off.
Figure 7.6
Flow/Pressure LOP Switch
Une fois la pompe mise en marche par un
interrupteur / bouton d'urgence, elle peut
3
2
uniquement être arrêtée via l'arrêt manuel (tourner
1
la clé de contact sur « off ») ou un SMS de
commande « stop » ou si le réservoir de carburant
de la pompe est vide / en cas d'arrêt du fait de
At turn on, check closed within 4 minutes - otherwise LOP fault
l'alerte d'huile.
Once running, if opens fault after 30 seconds Bridge if not used.
Interrupteur de débit/pression LOP : Cette fonction
permet à un interrupteur de débit ou de pression
d'être connecté afin de détecter le fonctionnement
correct de la pompe et de l'arrêter en cas de circuit
fermé (interrupteur de débit en option seulement) ou
de désamorçage (pas de débit ou pas de pression
en fonction du capteur utilisé).
Cette option fonctionne mieux avec un interrupteur
de débit de base, dans la mesure où la durée de
retardement avant mise en service de 4 minutes a
69
3
Input 1
2
1
GND 1
Input 2
GND 2
Input 3
3
Input 1
GND 3
2
1
GND 1
Input 2
GND 2
Input 3
GND 3
Pre
No
Pres
No
