Changement de l'orientation des
orifices d'entrée et de sortie de
fluide
Lors de l'expédition de la pompe, les orifices d'entrée
(R) et de sortie (S) de fluide sont orientés dans le même
sens. Voir F
. 4. Pour modifier l'orientation des orifices
IG
d'entrée et/ou de sortie :
1. Observez la Procédure de décompression,
page 14.
2. Retirez les vis (106, 112 pour les pompes en poly.)
maintenant le collecteur d'entrée (102) et/ou de
sortie (103) sur les capots (101).
3. Retournez le collecteur et rattachez-le. Placez les
vis et serrez-les selon les indications de couple.
Consultez également la section Séquence de
serrage, à la page 29.

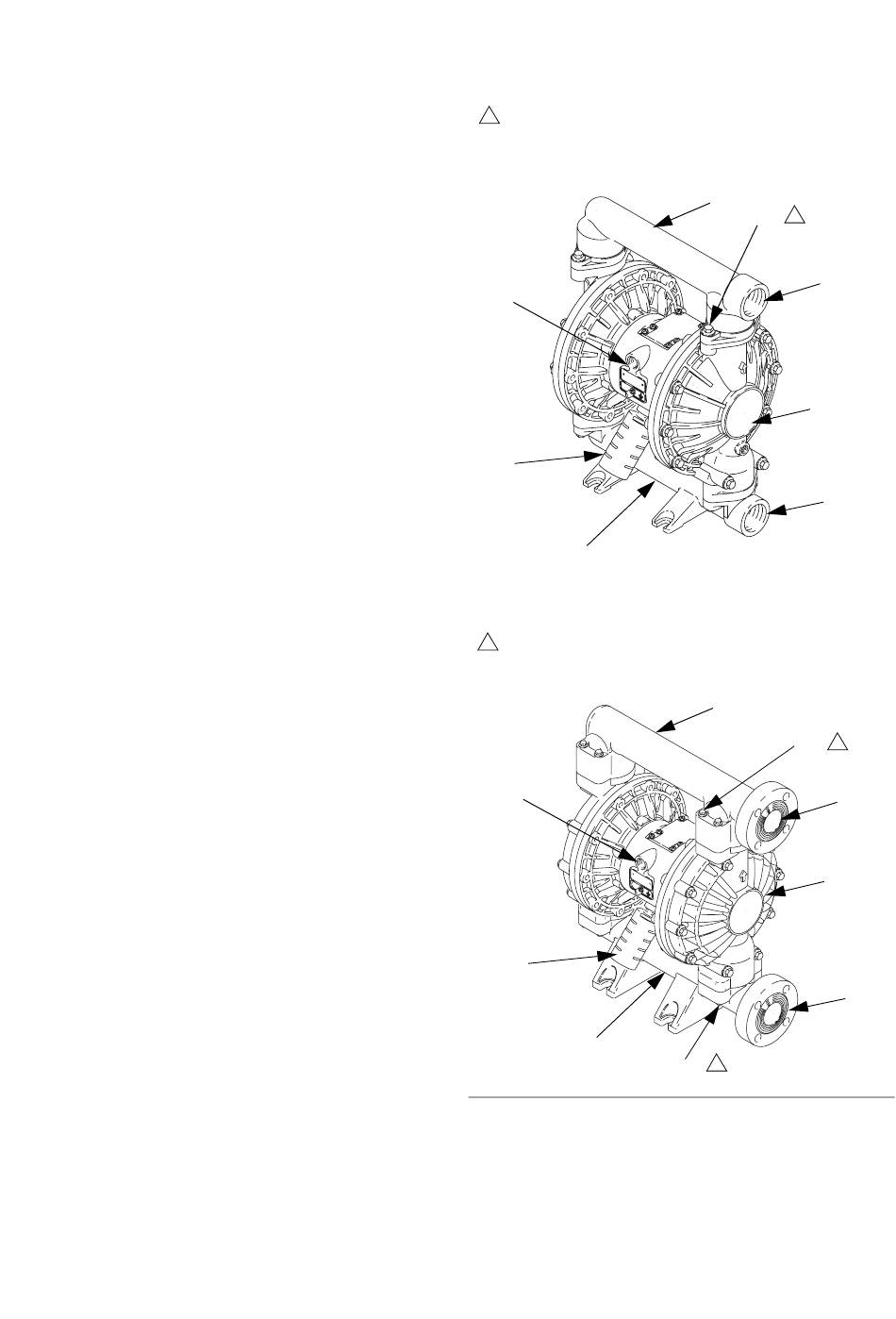

Légende :
N
Orifice d'entrée d'air 1/2 npt(f)
P
Silencieux - l'orifice d'échappement d'air est de
3/4 npt(f)
R
Orifice d'entrée de fluide
Aluminium : 40 mm (1,5 po.) bspt (f)
Polypropylène : bride de 40 mm (1,5 po.)
S
Orifice de sortie de fluide
Aluminium : 40 mm (1,5 po.) bspt (f)
Polypropylène : bride de 40 mm (1,5 po.)
101 Capots
102 Collecteur d'entrée de fluide
103 Collecteur de sortie de fluide
106 Vis des collecteurs
Aluminium : entrée et sortie
Polypropylène : sortie
112 Vis des collecteurs
Polypropylène : entrée
332532D
Aluminium
1
Appliquez un adhésif frein-filet de force moyenne (bleu) sur les
filetages. Serrez à un couple de 14 à 17 N
Voir Séquence de serrage à la page 29.
N
P
102
Polypropylène
2
Serrez à un couple de 9 à 10 N
Voir Séquence de serrage à la page 29.
N
P
102
F
. 4
IG
Installation
•
m (120 à 150 po-lb).
103
106
1
S
101
R
03263B
•
m (80 à 90 po-lb).
103
106
2
101
04700B
112
2
S
R
