Principe
L'interface de commande et de retour se trouve dans la mémoire image des entrées et des
sorties du module d'alimentation PM E-DC24..48V ou PM-E DC24..48V/AC24..230V. Elle
n'est disponible que si vous avez choisi dans le logiciel de configuration pour le module
d'alimentation concerné les entrées se terminant par ...O ou ...SO.
Il y a un bit pour chaque emplacement des modules électroniques de l'ET 200S :
● Interface de commande : emplacements 1 à 63
● Interface de retour : emplacements 1 à 63
Interface de commande MIS (AB x à AB x+7) :
Vous faites savoir à l'IM151-1 à l'aide de l'interface de commande quels modules sont
réellement présents ou quels emplacements ont été omis. L'IM151-1 n'est en mesure
d'évaluer la configuration que lorsqu'il a reçu cette information.
Tableau 3- 5 Interface de commande
Emplacement
Interface de retour MIE (EB x à EB x+7)
L'interface de retour (8 octets) vous indique quel module se trouve effectivement à
l'emplacement concerné.
Tableau 3- 6 Interface de retour
Emplacement
La configuration est correcte quand le résultat fourni par l'interface de retour est identique
aux indications de l'interface de commande.
Module d'interface IM151-1 HIGH FEATURE (6ES7151-1BA02-0AB0)
Manuel, 03/2008, A5E01075976-02

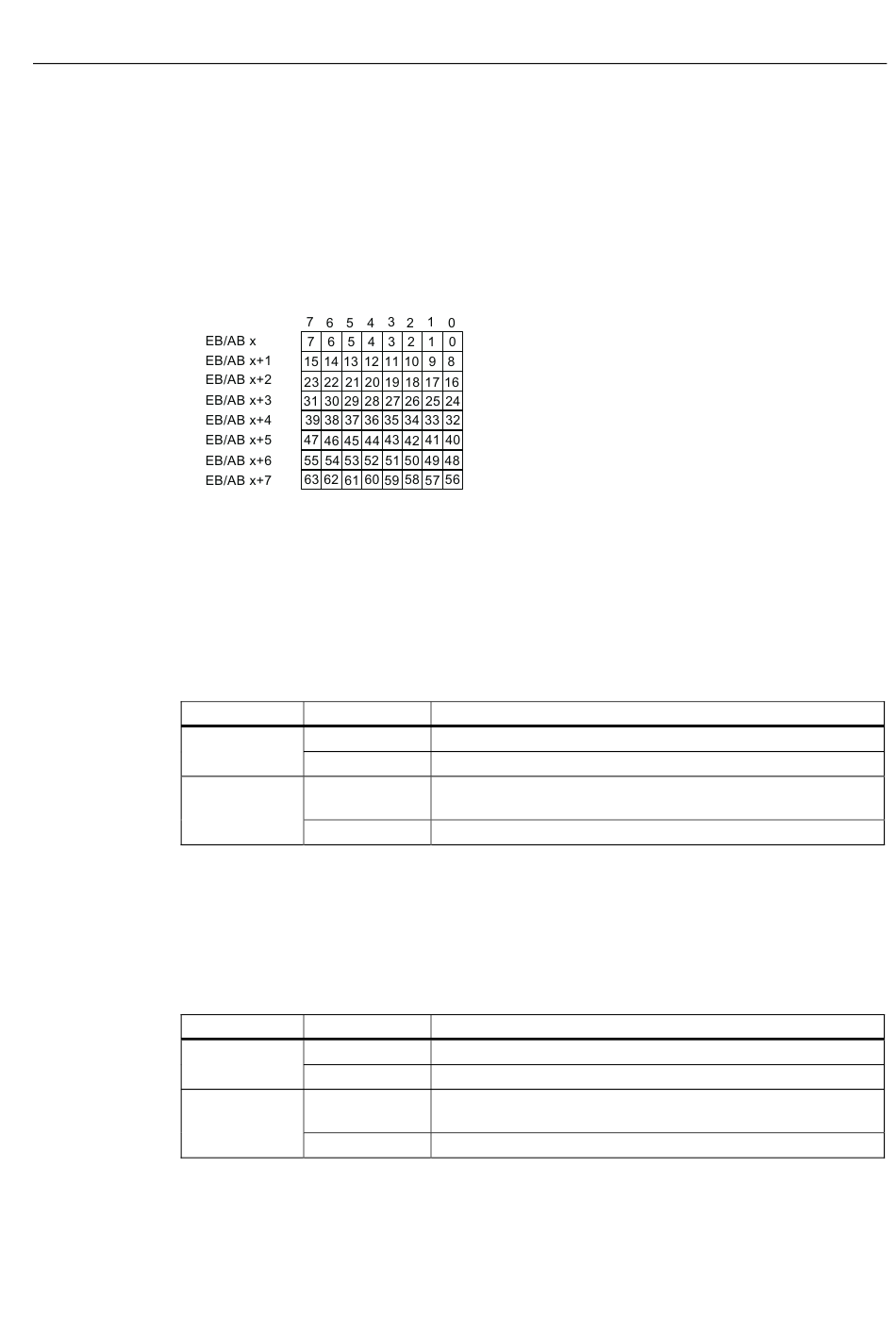

Figure 3-9
Interface de commande (MIS) et de retour (MIE)
Valeur du bit
0
0
1
1 à 63
0
1
Valeur du bit
0
0
1
1 à 63
0
1
3.3 Traitement des options sans modules RESERVE
Le contenu du signal est sans importance
Le signal est valable
Cet emplacement n'est pas présent dans la configuration sur
site
Cet emplacement est présent dans la configuration sur site
Le traitement des options est inactif
Le traitement des options est actif
Cet emplacement appartient à une option non existante ou l'état
du module n'est pas correct
Cet emplacement est présent et en état de marche
Réaction
Réaction
Fonctions
41
