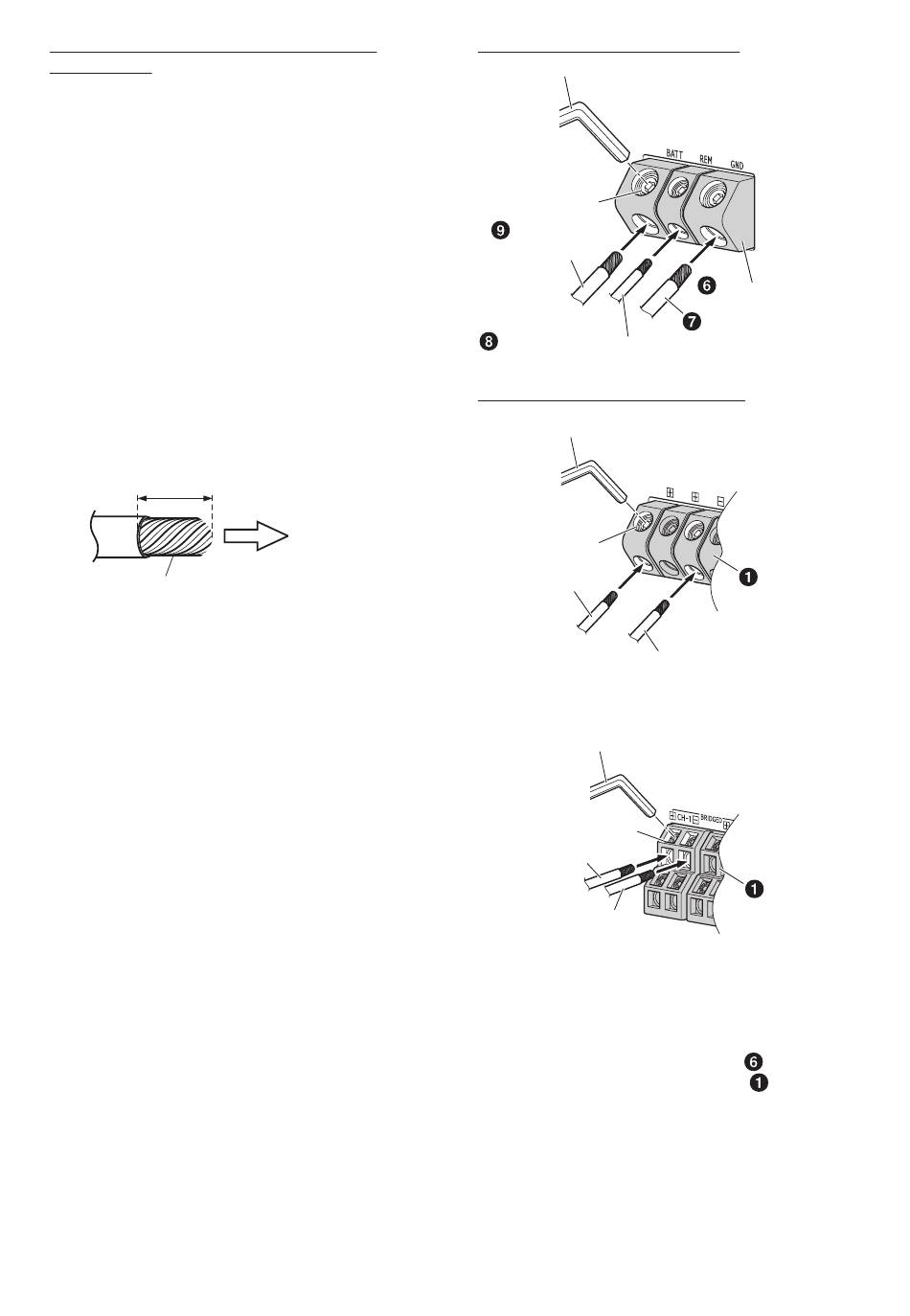

Précautions avec les connexions des fils
conducteurs
En cas d'utilisation des câbles conducteurs d'autres
fabricants (câble d'alimentation), utiliser les vis
fournies pour simplifier la connexion. Faire
correctement les connexions en se référant à la
description suivante. En cas de doute, contacter
votre revendeur.
1. Vérifier le calibre des fils.
• Pour plus d'informations sur la taille des câbles
à utiliser, reportez-vous aux rubriques
« Précautions concernant le raccordement des
câbles d'alimentation » et « Précautions
concernant les câbles d'alimentation »
(page 20), et utilisez la taille de câble
spécifiée.
• Si le calibre des fils utilisés est inconnu, se
renseigner auprès du revendeur.
2. Retirer l'isolation des bouts des fils de connexion
de 7 – 10 mm (9/32" – 13/32").
7 – 10 mm
(9/32" – 13/32")
Entortillez l'extrémité des fils conducteurs
REMARQUES :
• Si la longueur des conducteurs avec l'isolation
retirée est trop courte, une connexion incorrecte
risque de se produire et cela peut provoquer une
panne de fonctionnement ou l'interruption du
son.
• D'autre part, si la longueur du conducteur est
trop longue, un court-circuit électrique risque de
se produire.
3. Serrer la vis à tête hexagonale avec la clé
hexagonale (grande ou petite) (fournie) pour
fixer le conducteur.
Avant de faire cette connexion, utiliser la
gaine rétrécissable isolante afin de couvrir
les câbles dénudés dépassant la borne.
6
-FR
Côté extrémité
du conducteur
du produit
Borne d'alimentation électrique
Clé hexagonale (fournie)
Vis à tête
hexagonale
Conducteur de
la batterie
Conducteur de mise sous
tension télécommandée
Bornes de sortie du haut-parleur
Clé hexagonale (fournie)
Vis à tête
hexagonale
Fil de sortie du
haut-parleur (+)
Fil de sortie du haut-parleur (–)
Clé hexagonale (fournie)
Vis à tête
hexagonale
Fil de sortie du
haut-parleur (+)
Fil de sortie du
haut-parleur (–)
REMARQUES :
• Veillez à utiliser la vis à tête hexagonale fixée à la
borne d'alimentation électrique ( ) ou aux
bornes de sortie du haut-parleur ( ).
• Par mesure de sécurité, connecter les fils de la
batterie en dernier.
• Pour éviter le débranchement des conducteurs
ou de faire tomber l'appareil, ne pas saisir les
conducteurs lors du transport de l'appareil.
Borne d'alimentation
électrique
Conducteur de mise à la
terre
Bornes de
sortie du
haut-parleur
R2-A75M
Bornes de
sortie du
haut-parleur
R2-A60F
