4.12 Graisseurs

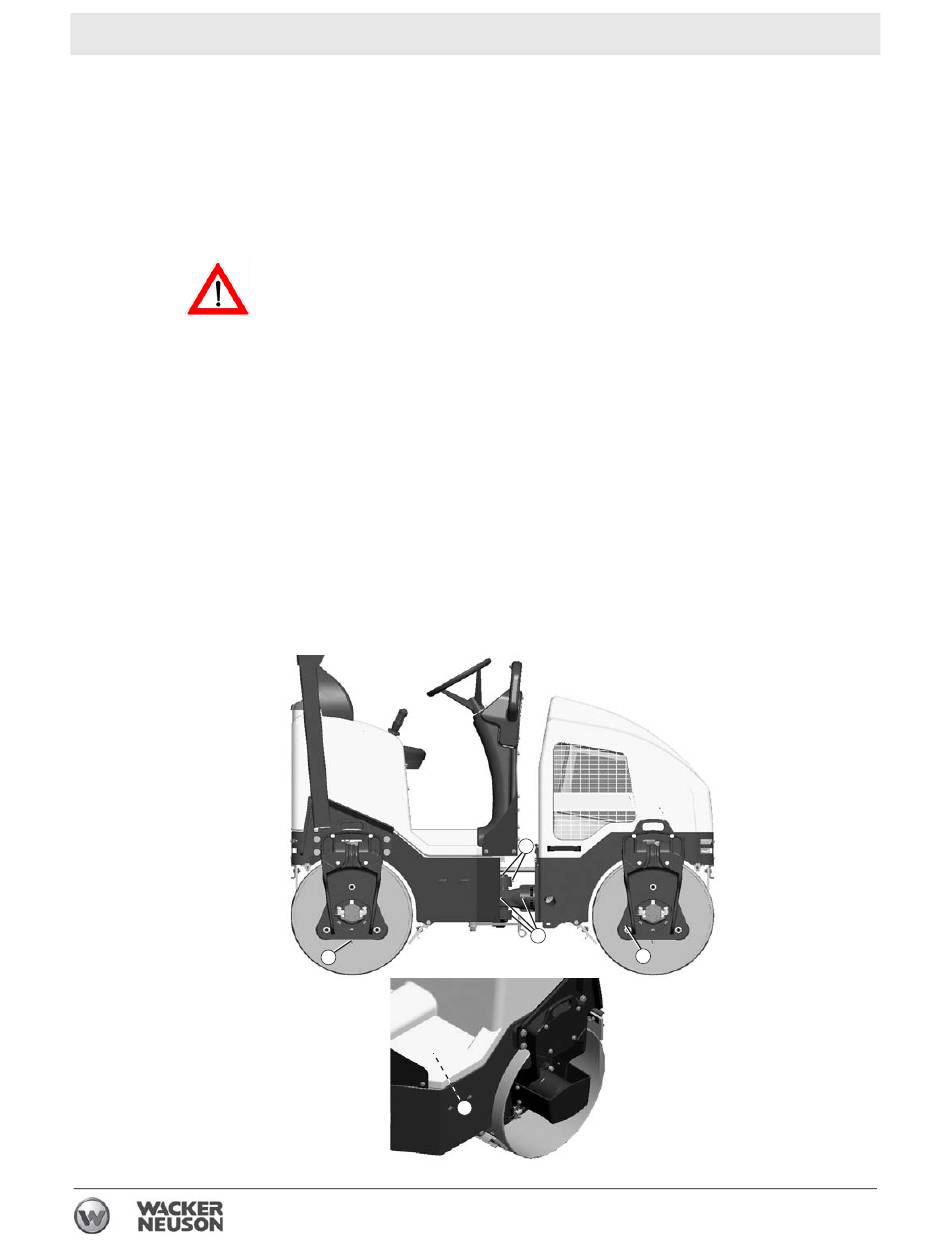

Voir Dessin : wc_gr003457
Voir Caractéristiques techniques pour connaître la quantité et le type
d'huile.
Goujon de blocage du joint articulé :
Le joint articulé est équipé de graisseurs (a) pour la lubrification.
Pour éviter d'être pincé par les deux moitiés de la machine, mettre en
place le bras de verrouillage avant de graisser le joint articulé !
AVERTISSEMENT
Tambour arrière :
Le roulement d'entraînement du tambour arrière est équipé d'un
graisseur (b) situé au centre du tambour derrière le support du
tambour arrière droit.
Excitatrice :
l'excitatrice est lubrifiée à la graisse. Il y a deux graisseurs (c), un de
chaque côté de la machine, situés derrière les supports du tambour
avant.
Vérin de direction :
Le vérin de direction est situé sous la plate-forme de l'opérateur. Il y a
un graisseur près de la base et des extrémités de la tige du vérin (d).
