CHAPITRE 4 : FIXATIONS ET OUTILS D'ASSEMBLAGE

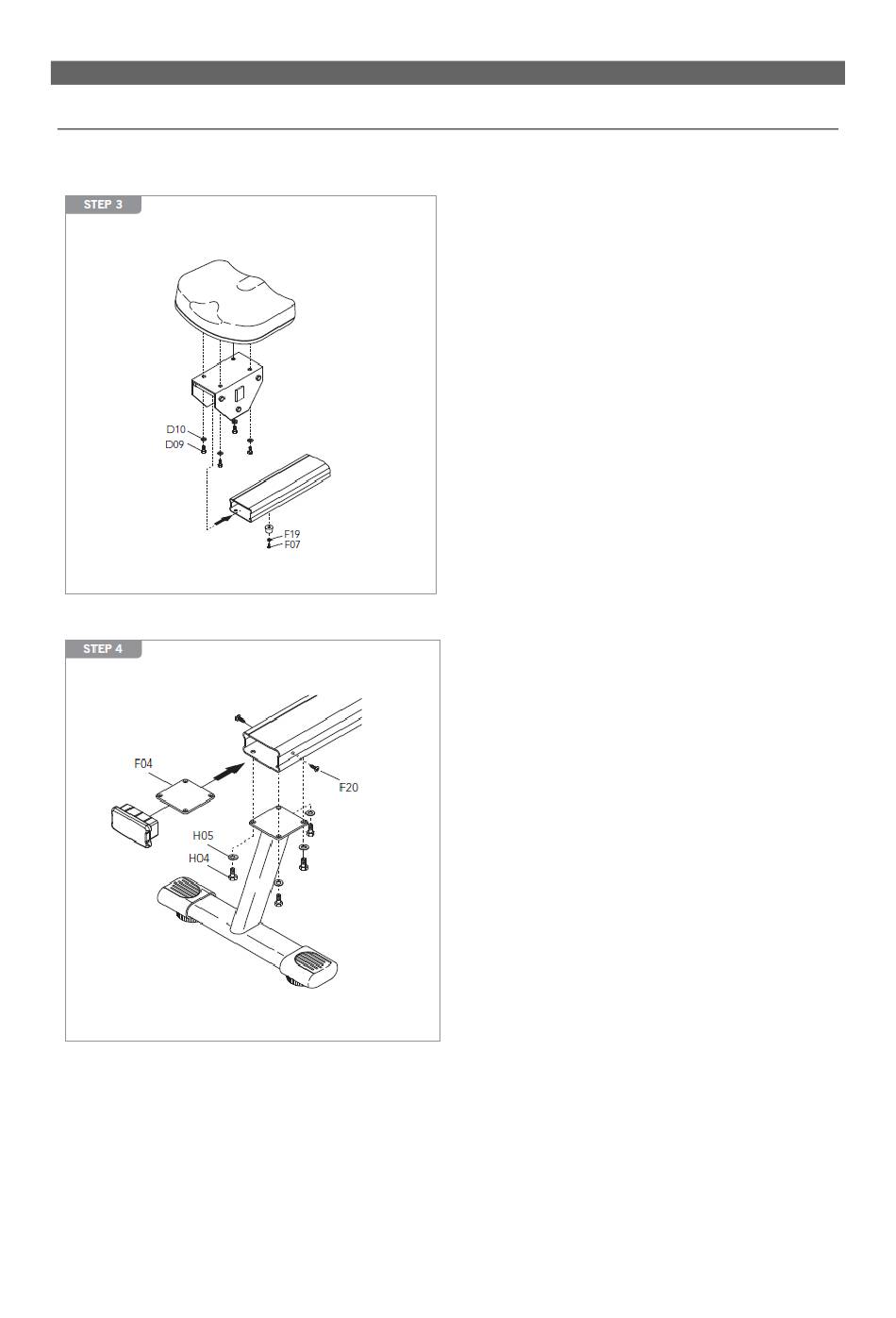

4.3 ETAPES D'ASSEMBLAGE
1/ Monter le siège sur le support de siège à
l'aide des 4 vis (D09) et des rondelles (D10).
2/ Faire glisser l'assemblage siège sur le rail en
aluminium.
3/ Fixer la butée de siège au rail en aluminium à
l'aide des vis (F07) et de la rondelle (F19).
1/ Placer la plaque de positionnement du pies
arrière (F04) dans le rail en aluminium près du
bord. Fixer le pied arrière au rail en aluminium
et aligner les 4 trous du rail en aluminium avec
les 4 trous du pied arrière. Vissez les boulons
(H04) avec les rondelles d'arrêt (H05) à travers
le pied arrière, dans la plaque de
positionnement du pied arrière.
2/ Installer l'embout dans le rail en aluminium à
l'aide des 2 vis (F20).
3/ Fixer la butée de siège au rail en aluminium à
l'aide des vis (F07) et de la rondelle (F19).
