CHAPITRE 4 : FIXATIONS ET OUTILS D'ASSEMBLAGE
4.3 ETAPES D'ASSEMBLAGE

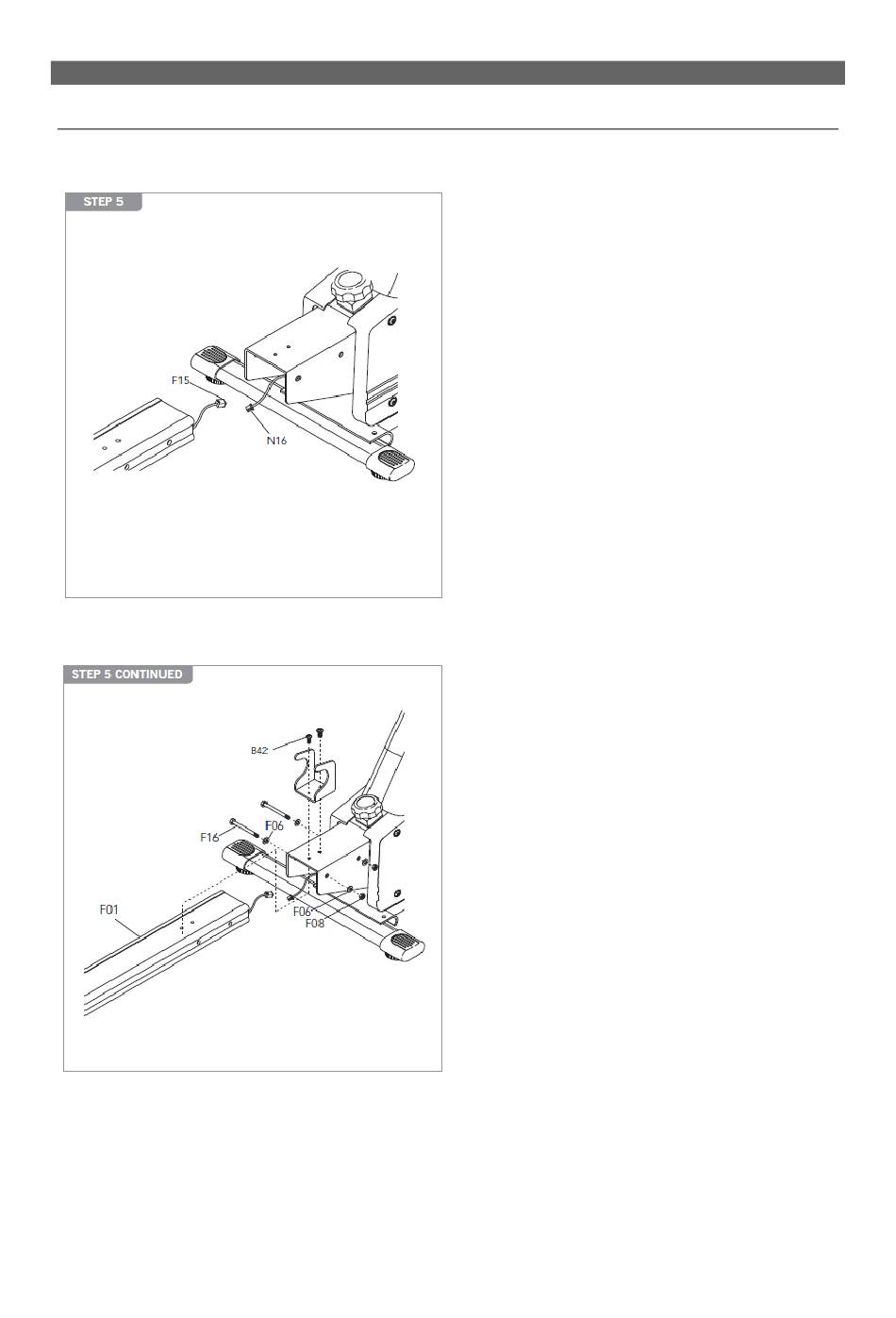

1/ Connecter les câbles capteurs au cadre
principal et au rail en aluminium.
1/ Placer le rail en aluminium dans le support de
rail du cadre principal et fixer les à l'aide des 2
boulons (F18), des 4 rondelles (F06) et des 2
écrous (F08).
2/ Monter le support de poignée sur le support
de rail à l'aide des 2 boulons (B42).
10
