CHAPITRE 4 : FIXATIONS ET OUTILS D'ASSEMBLAGE

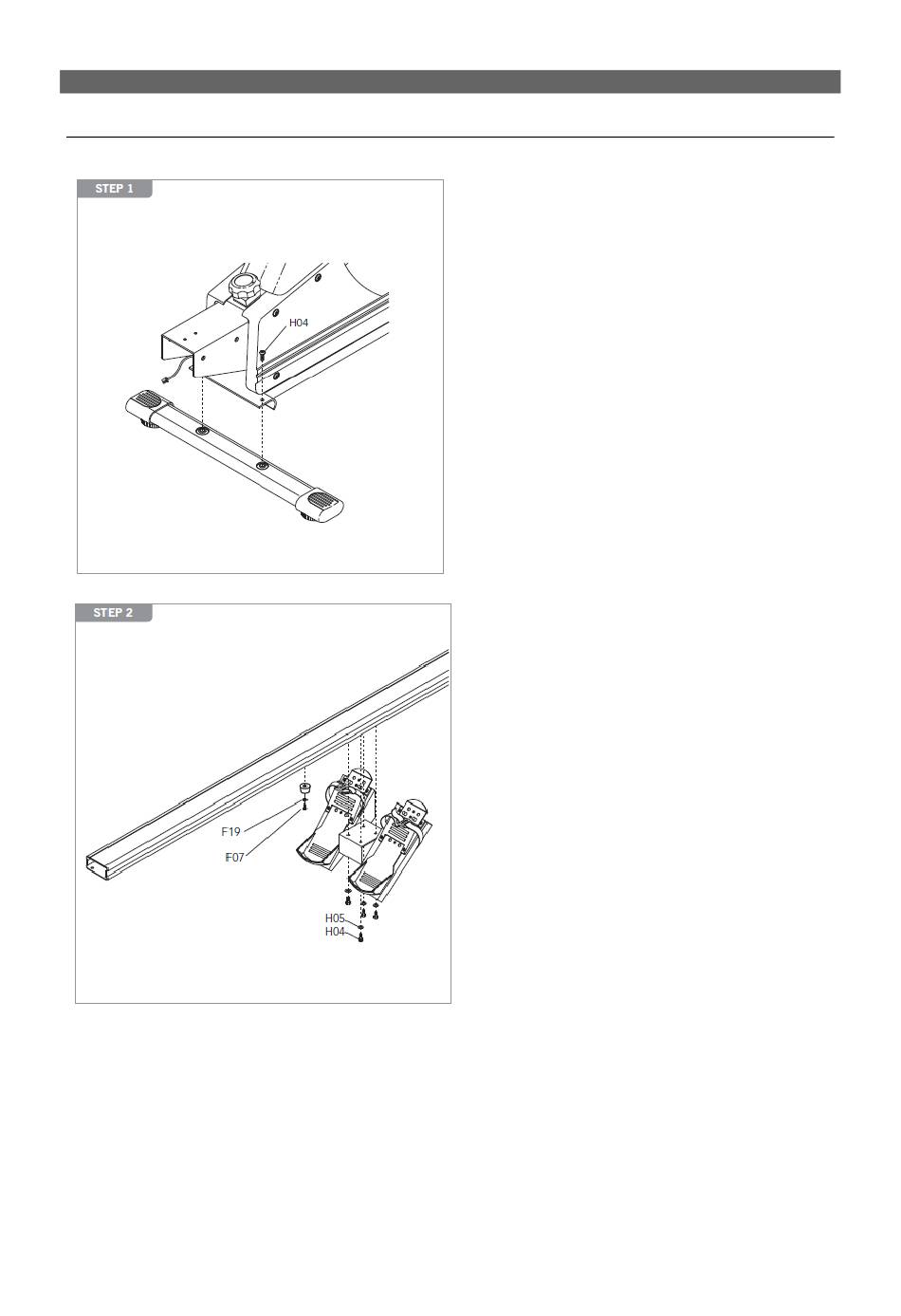

4.3 ETAPES D'ASSEMBLAGE
1/ Fixer le pied avant au support de cadre à
l'aide des 2 boulons (H04).
1/ Fixer la pédale d'assemblage au rail en
aluminium à l'aide des 4 boulons (H04) et des
rondelles d'arrêt (H05).
2/ Fixer la tige du rail du siège au rail en
aluminium à l'aide de la vis (F07) et de la
rondelle d'arrêt (F19).
